方形法兰安装式轴承座三维结构设计

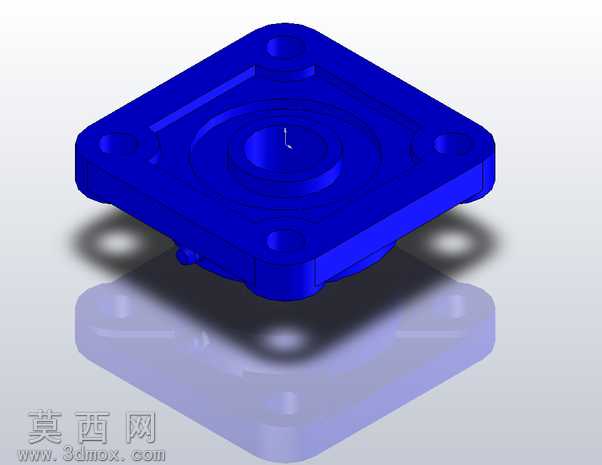

本轴承座采用SolidWorks软件进行全参数化三维建模设计，整体采用方形法兰式安装结构，建模过程中首先绘制主体方形底座的草图，通过拉伸凸台命令生成基座实体，随后在底座四个角位置绘制安装通孔草图，采用拉伸切除命令生成螺栓安装孔，孔位采用对称式布局，保证安装时的受力均匀性。主体轴承容纳腔部分采用同轴心回转结构设计，通过旋转凸台命令生成腔体主体，腔体内部设置有轴承定位台阶，可实现对应规格轴承的轴向定位，避免轴承工作时发生轴向窜动。建模过程中对所有棱边进行了圆角处理，既消除了应力集中隐患，也提升了零件的工艺性，避免加工过程中出现锐边割手的问题。材质渲染部分采用工程塑料质感的深蓝色哑光材质，搭配地面反射效果，清晰展现零件的轮廓结构与表面特征，底座底部设置有浅凹槽结构，可减少安装面的加工面积，提升安装贴合度。设计过程中充分考虑零件的加工工艺性，所有结构均采用规则几何特征，无复杂异形曲面，适配常规铣削、钻削加工工序，安装孔位尺寸与轴承腔体尺寸均按照通用机械传动的配套标准进行参数匹配，可直接适配对应规格的滚动轴承，用于支撑旋转轴类零件，广泛应用于各类传动设备中。整体结构紧凑，法兰式安装结构具备安装稳固、对中性好的特点，腔体周边设置有环形加强结构，提升了轴承座的整体刚性，可承受一定的径向与轴向复合载荷，建模过程中对各特征参数进行关联设置，修改对应尺寸即可快速生成不同规格的同系列轴承座模型，大幅提升同系列零件的设计效率。
