卧式直联离心泵结构三维设计

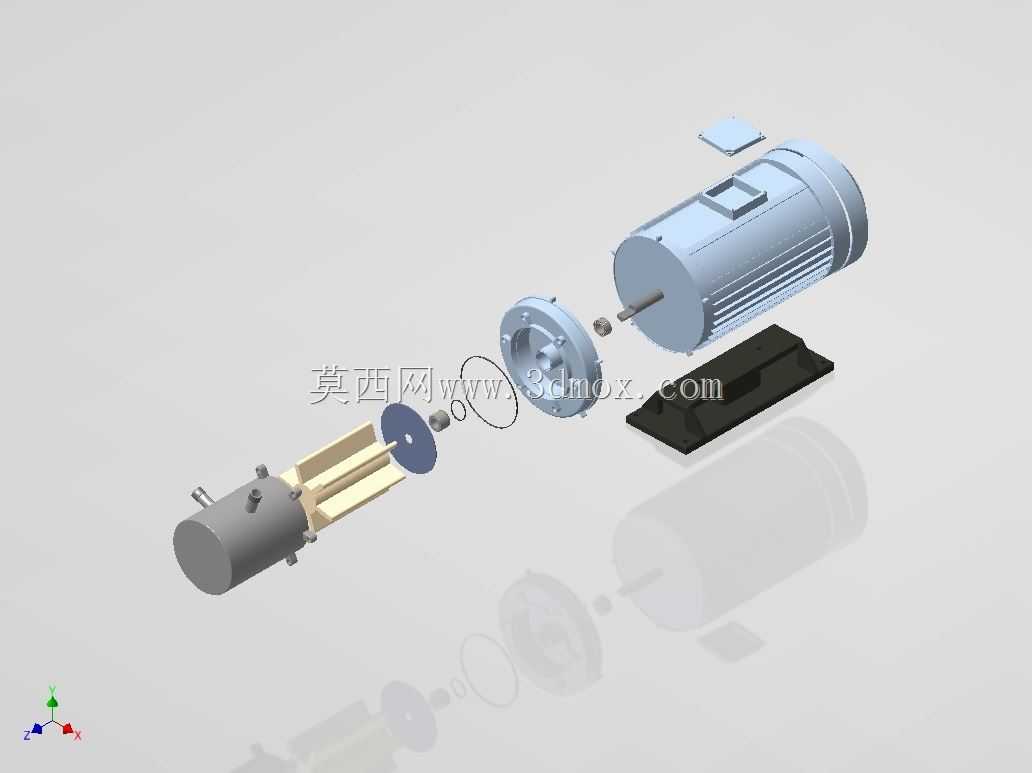

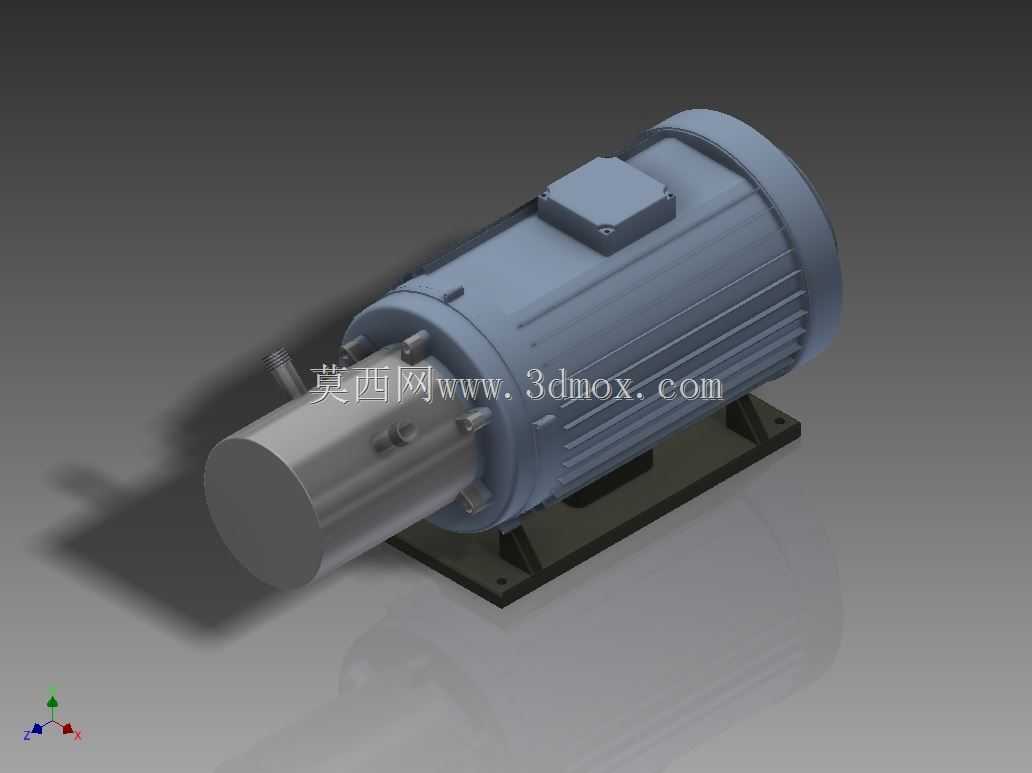

这款卧式直联离心泵的三维结构设计，首先围绕民用供水、小型工业循环水输送、设备冷却系统供水这类常见应用场景展开，在建模阶段就充分考虑了现场安装的实际边界约束。从安装维度来看，模型完整还原了铸铁底座的安装孔位分布，底座采用一体式铸造支撑结构，四个地脚螺栓孔的孔距、孔径都按照常规小型工业泵的安装规范设定，适配多数现有泵组安装基座的预留尺寸，不需要额外做基座改造就能直接替换同功率等级的老旧泵组，这点在设备技改选型时能大幅降低现场施工的工作量。泵体过流端采用不锈钢材质的腔体结构，和驱动端的电机采用直联式同轴设计，取消了传统联轴器连接的中间传动环节，既缩减了整机的轴向总长度，也消除了联轴器对中偏差带来的振动、传动损耗问题，这种结构在空间局促的设备夹层、小型机房内布置时优势格外明显。建模过程中对电机外壳的散热筋结构做了细节还原，沿电机壳体轴向均匀分布的散热筋高度、间距都参考了同功率等级异步电机的实际参数，能保证电机在连续运行时的散热面积符合温升要求，接线盒的位置设置在电机壳体顶部侧方，预留了足够的线缆弯折空间，方便现场布线操作，不会出现线缆过度弯折导致的绝缘层破损问题。泵体的进出水口采用标准法兰连接结构，法兰的密封面形式、螺栓孔分布都匹配通用管路法兰标准，对接现场管路时不需要单独加工过渡接头，进出口的流道做了圆弧过渡处理，能减少流体在腔体内的沿程阻力，降低泵组运行时的气蚀风险。从功能特性上看，这款泵的设计定位是小流量高扬程的清水输送场景，叶轮采用闭式结构，和泵腔的配合间隙按照实际加工公差做了预留，建模时还原了叶轮和泵轴的配合定位结构，包括轴端的锁紧螺母、机械密封的安装腔体，机械密封腔的尺寸适配常规标准件规格，后期维护更换密封件时不需要对泵体做额外加工。整个模型的装配关系完全按照实际生产的装配顺序搭建，从转子组件的动平衡预留结构，到轴承端盖的密封槽、油嘴位置都做了完整呈现，结构设计人员可以直接参考这个模型做安装布局校核、管路干涉检查，也能在此基础上根据不同输送介质的特性调整过流部件的材质、密封形式，比如输送弱腐蚀性介质时可以将过流腔材质更换为氟塑料或者316不锈钢，输送高温介质时可以调整密封件的耐温等级，适配不同工况的使用需求。
