单缸四冲程内燃机结构剖切展示设计

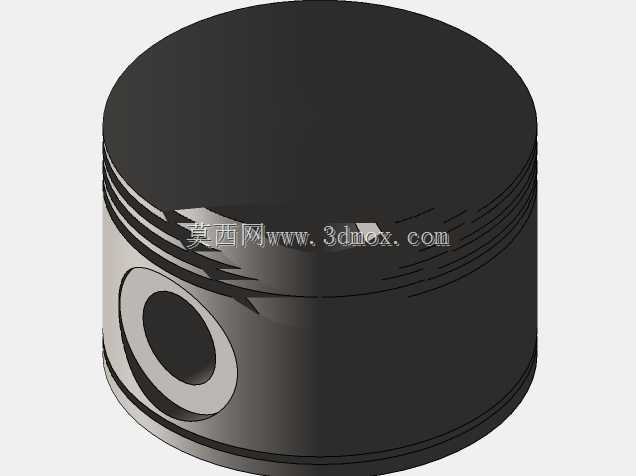

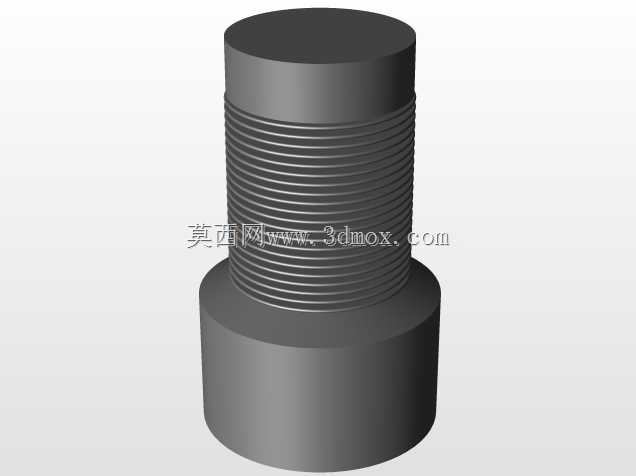

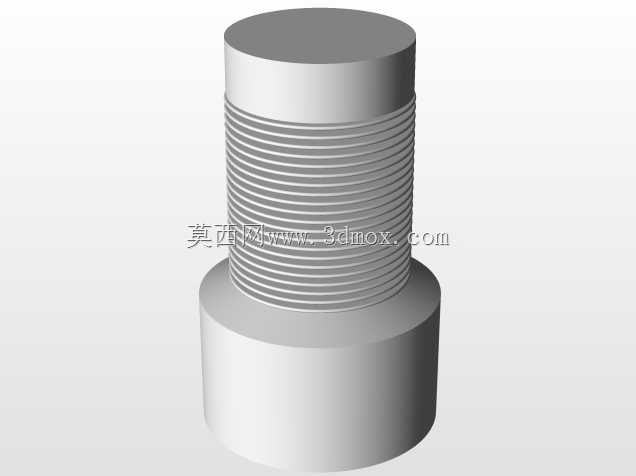

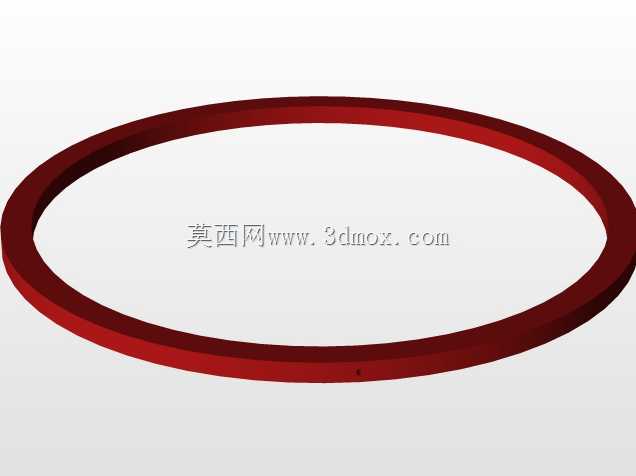

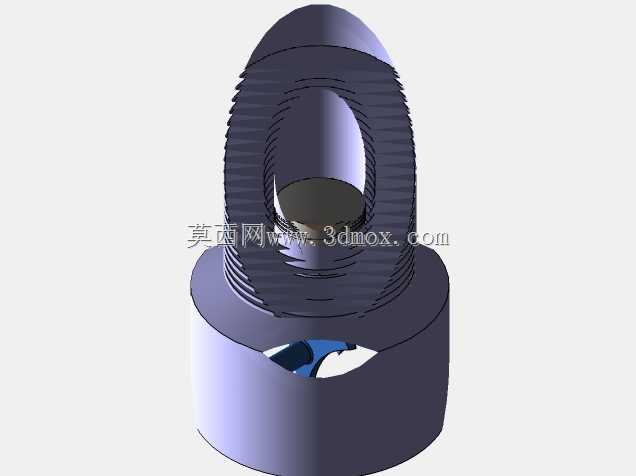

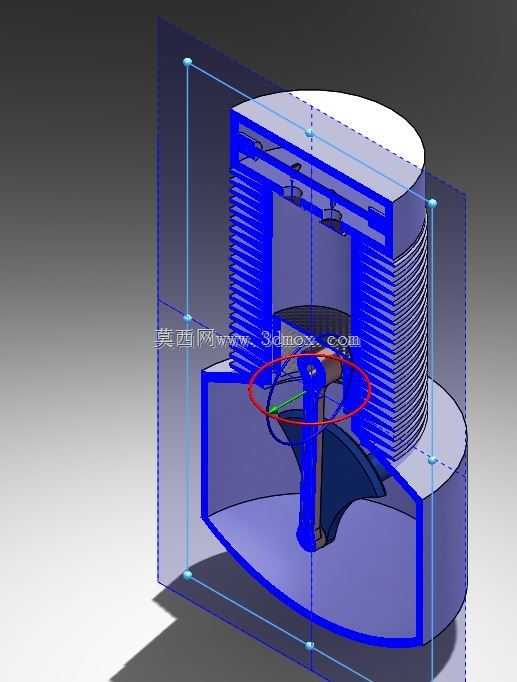

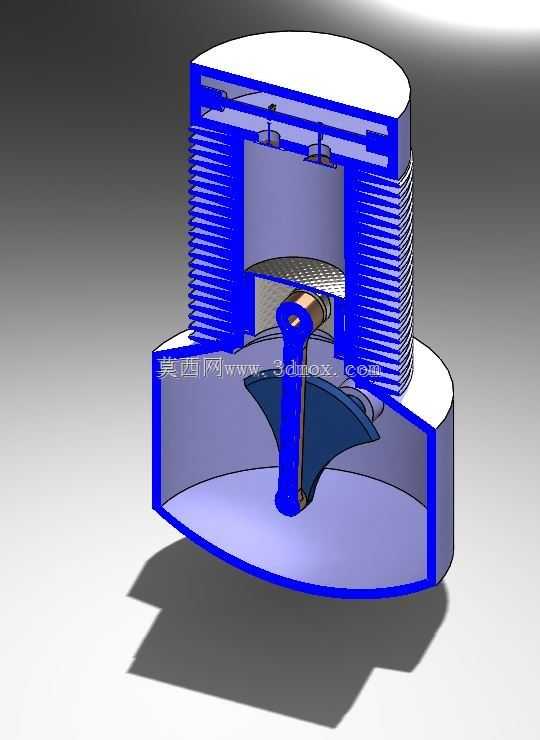

本次呈现的单缸四冲程动力单元剖切结构，可直观展现内燃机核心工作腔室的布局逻辑，这类结构广泛应用于小型通用动力、摩托车、低功率农用机械以及教学演示场景中，是理解往复式内燃机工作原理的典型载体。从结构设计逻辑来看，该剖切模型保留了缸体散热鳍片的完整排布，缸体外壁的环形散热结构直接与外界空气接触，可满足风冷工况下的热量导出需求，无需额外搭建水冷循环管路，适配小型动力设备轻量化、低维护成本的使用要求。缸盖部分集成了进排气门的安装位，剖切视角下可清晰看到气门与缸内燃烧室的位置对应关系，燃烧室采用平顶活塞匹配浅盆形燃烧室的设计，压缩比设定适配常规民用汽油燃料的燃烧特性，可在保证动力输出平顺性的同时降低爆震风险。活塞组件通过活塞销与连杆小头连接，连杆大头与曲轴曲柄销配合，模型中完整还原了活塞环的安装槽位，气环与油环的排布位置清晰可见，气环负责密封缸内燃烧高压气体，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。曲轴的支撑位在缸体下部曲轴箱内，曲轴箱采用分体式结构设计，下壳体与上缸体通过结合面定位，可满足装配过程中曲轴、连杆组件的安装操作需求，安装边界上，缸体上部的散热鳍片最大外径为常规单缸125排量级别的通用尺寸，曲轴输出端的轴伸长度、键槽规格均符合通用小型动力的安装匹配标准，可直接对接离合器、发电机等负载端接口。从功能特性来看，四冲程结构通过进气、压缩、做功、排气四个行程完成一个工作循环，模型剖切后可直观观察到活塞在上止点、下止点运动时与气门开闭动作的对应关系，对于教学场景而言，可帮助学习者快速理解配气相位、曲柄连杆机构的运动传递逻辑；对于结构设计从业者而言，该模型可作为小型风冷内燃机方案设计的参考蓝本，可在此基础上调整缸径、行程参数匹配不同功率输出需求，也可调整散热鳍片的密度、高度适配不同高温工况下的散热要求，还可优化曲轴平衡块的配重参数降低整机运行振动。在实际选型适配过程中，这类单缸结构的整机安装孔位通常布置在曲轴箱下部的四个凸台位置，凸台的中心距、螺纹孔深度均有通用行业标准可依，无需额外定制安装支架即可适配多数通用动力机架，缸盖上部的火花塞安装位位于燃烧室中心位置，可保证点火时火焰传播距离均匀，提升燃烧效率。
