微型涡轮喷气发动机TJE200FH反转结构

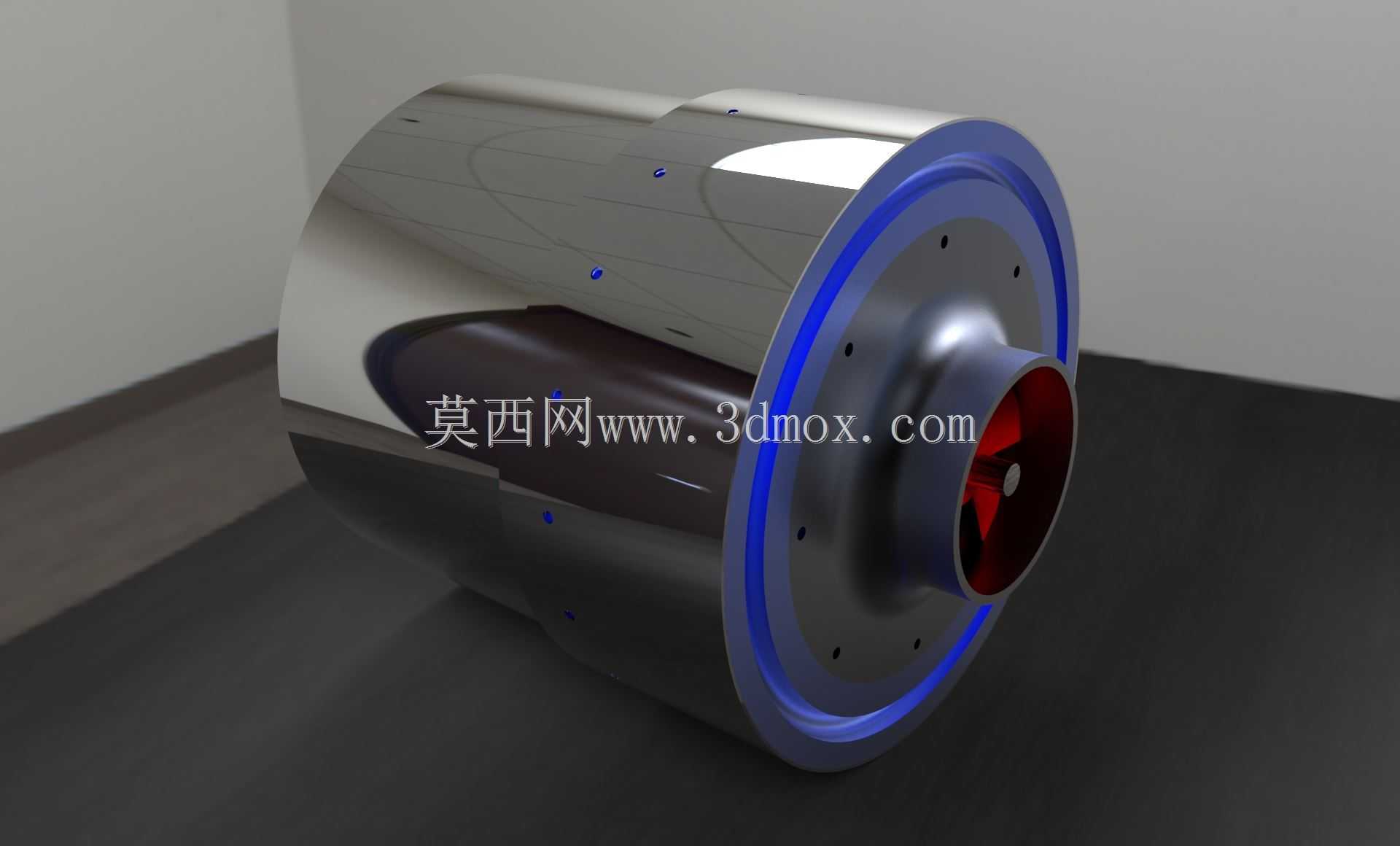

在航模动力、小型无人机推进、教学实验台架搭建这类场景里，微型涡喷发动机的结构合理性直接决定了整套系统的运行稳定性，这款反转结构的TJE200FH机型，在结构布局上做了针对性的适配调整。从实际使用场景来看，这类微型涡喷常被用于10-20kg级固定翼航模、小型靶机的动力输出，也会作为高校航空发动机原理课程的实物演示载体，反转结构的设计核心，是通过对转叶轮抵消部分转动惯量，降低设备高速运转时的陀螺效应，减少载体飞行过程中的姿态控制负担。从功能特性上看，这款机型的进气端采用圆弧过渡的唇口设计，能在高速来流状态下减少进气紊流，保证压气机段的气流均匀性，外壳采用薄壁金属结构做承力主体，表面的环形蓝色标识区实际是装配定位基准，对应内部静子叶片的安装对齐标记，机匣上分布的小孔是机匣安装定位孔，用于和试验台架、载机安装架的螺栓固定，安装时需要保证孔位同轴度偏差不超过0.05mm，避免运转时出现偏心振动。设计思路上，这款机型没有采用传统微型涡喷的单转子悬臂结构，而是将反转级的支撑轴承布置在机匣中部位置，缩短了转子的悬臂长度，能将最高转速下的轴端挠度控制在允许范围内，同时尾部的喷口采用收敛型结构，匹配高温燃气的膨胀做功需求，喷口内部的红色结构是涡轮导向器的外露段，负责将高温燃气的内能转化为驱动涡轮转动的动能。从安装边界来看，这款发动机的最大外径集中在机匣中部的蓝色环带位置，安装时需要预留至少15mm的周边散热间隙，避免机匣热量传递到安装架上的电子元器件，进气端前方不能有遮挡结构，保证进气流畅，尾部喷口后方300mm范围内不能布置不耐高温的部件，防止高温燃气烧蚀附属结构。在实际台架测试场景中，这类反转结构的微型涡喷相比同推力级的单转子机型，怠速到全油门的响应速度更快，因为对转结构抵消了部分转子的转动惯量，油门调整时的转速爬升速率更平稳，不会出现单转子机型常见的陀螺力矩突变问题，在做横滚、急转弯这类大机动动作时，载机的姿态修正难度更低。同时机匣表面的光滑曲面设计，除了降低外部飞行阻力外，也能减少运转过程中的表面风阻损耗，机匣上的定位点同时兼顾了维护拆解时的对齐需求，拆解重装后不需要额外做标记就能保证各段机匣的同轴度，降低日常维护的操作难度。
