内燃机用工程连接杆三维结构设计

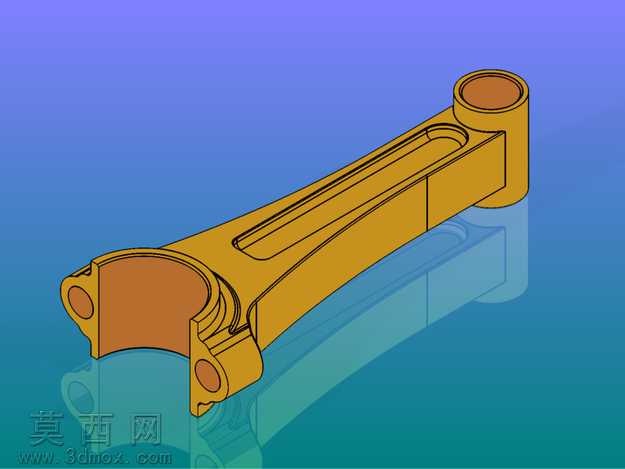

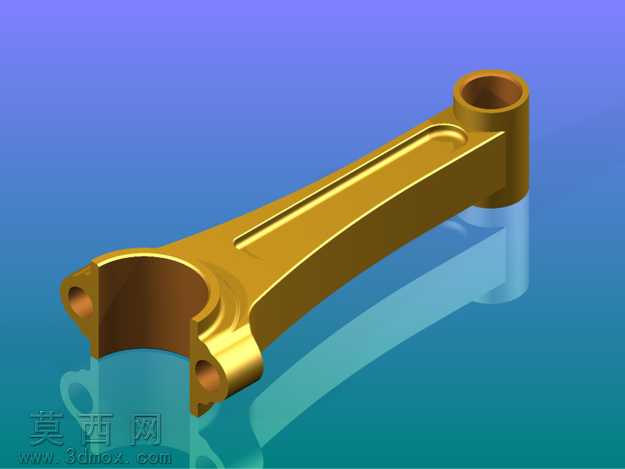

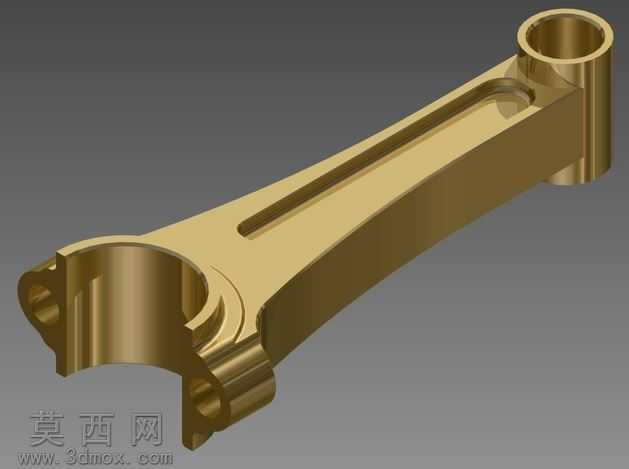

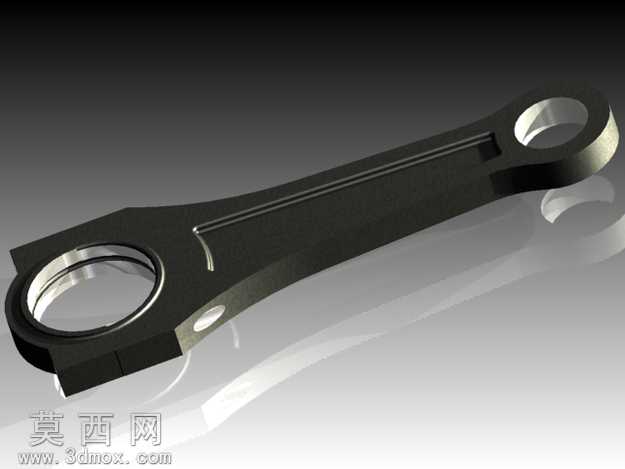

本作品为内燃机动力传输核心部件连接杆的三维参数化建模成果，建模阶段以实际工程应用中的连杆受力工况为设计依据，先通过草绘绘制连杆大小头的中心距基准、两端环形孔的轮廓尺寸，结合连杆工作过程中承受交变冲击载荷的特性，对杆身部分采用变截面工字型结构设计，在保证整体结构强度、抗弯曲抗扭转性能的前提下，尽可能降低构件自身重量，减少动力传输过程中的惯性损耗。建模过程中对连杆大小头的过渡区域做了平滑圆角处理，避免应力集中导致的部件疲劳损坏，小头端的定位孔、大头端的分合连接结构都严格按照机械设计规范做了尺寸约束，保证各装配位置的公差符合实际装配要求。材质渲染阶段采用金属质感的黄铜色金属材质，调整材质的反光度、粗糙度参数，模拟经过精加工后的金属构件表面光泽效果，搭配蓝紫渐变的展示背景，通过三点布光的渲染设置，打亮杆身的加强筋结构、大小头的环形端面，清晰呈现构件的曲面过渡细节与结构特征。设计过程中充分考虑了连接杆的实际装配场景，大小头的孔径尺寸、杆身的厚度参数都经过受力模拟验证，既可以满足内燃机高速运转时的动力传递需求，也兼顾了构件的加工工艺可行性，模型的各特征参数可编辑，能够根据不同排量、不同功率的引擎需求快速调整尺寸参数，适配不同的动力设备使用场景，整体结构无冗余特征，各连接部位的加强结构设计合理，完整还原了工程用连接杆的真实结构形态与功能特性。
