机架配套直齿轮轴传动组件结构设计

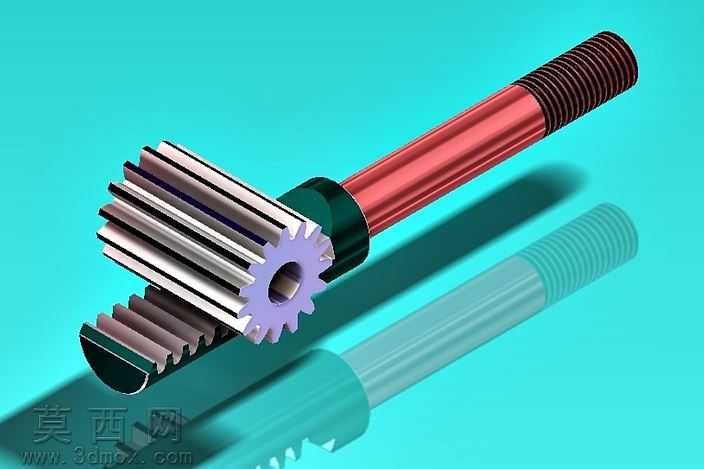

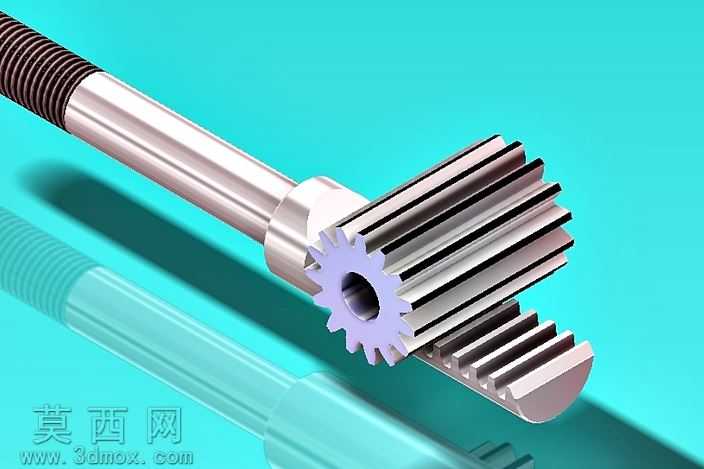

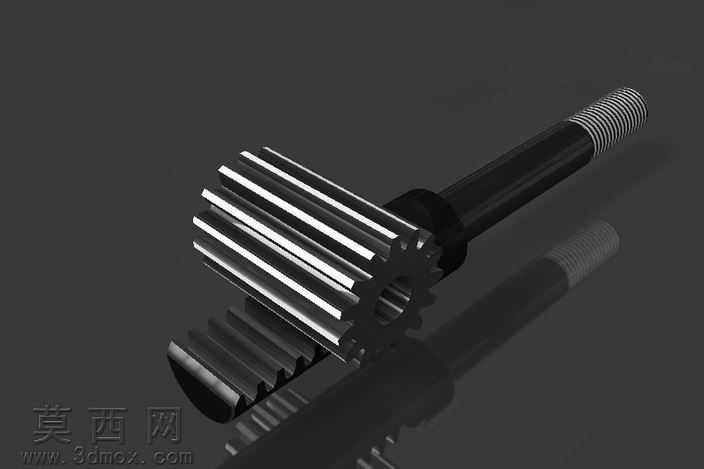

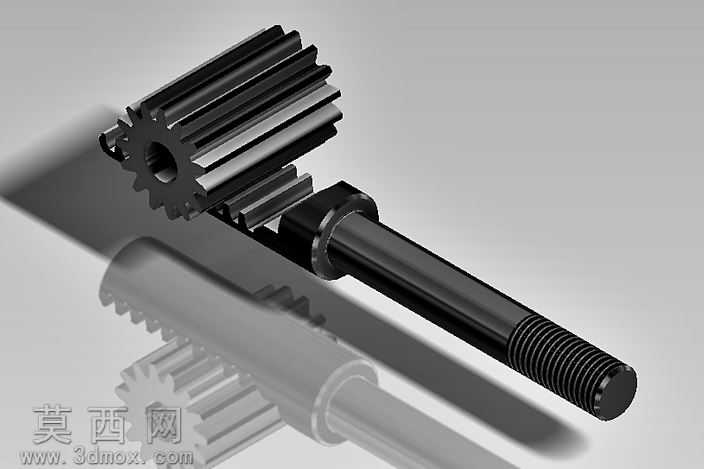

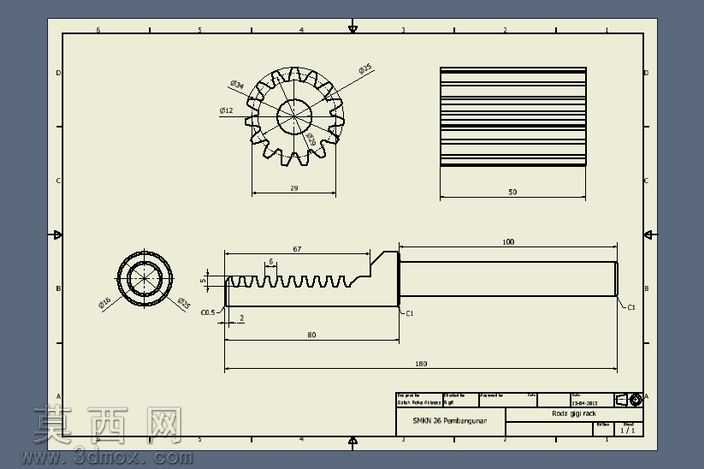

本作品为机架配套的齿轮轴传动组件三维建模成果，建模过程严格遵循机械传动设计规范，以参数化建模思路完成整体结构搭建。首先针对直齿轮部分，依据渐开线圆柱齿轮的齿廓生成原理，通过草图绘制齿形渐开线、齿根过渡曲线，经拉伸切除完成单个齿槽特征，再通过圆周阵列生成全部轮齿，保证齿距、齿顶高、齿根高的参数符合标准传动啮合要求，齿轮中心的安装孔与键槽特征同步完成建模，确保与轴体的装配定位精度。轴体部分采用阶梯轴结构设计，从齿轮安装段、轴肩定位段到末端螺纹段依次通过旋转凸台特征生成，各轴段的直径、长度参数经过装配干涉校验，轴肩位置的过渡圆角做了优化处理，避免应力集中问题，末端的外螺纹特征通过螺旋线扫描切除完成，螺纹牙型、螺距参数符合普通螺纹连接标准。材质与渲染环节，针对金属传动件的特性，为模型赋予了合金钢材质，调整材质的粗糙度、金属度参数，模拟经过发黑处理的金属表面质感，通过场景布光突出轮齿啮合面、轴体圆柱面的光影层次，清晰展现各部分的结构细节。整体装配关系经过同轴度、配合间隙校验，齿轮与轴的安装段采用过盈配合定位，轴肩对齿轮实现轴向限位，末端螺纹段用于配套锁紧螺母完成轴向固定，整套组件可直接导入装配环境完成机架传动系统的整体搭建，建模过程中所有特征均保留参数化编辑属性，可根据实际传动比、安装尺寸需求快速调整齿轮模数、齿数以及轴段尺寸，适配不同规格的机架传动场景，结构设计兼顾了传动强度与装配便利性，符合机械传动部件的实际加工与装配要求。
