反铲轮式装载机整机三维建模设计

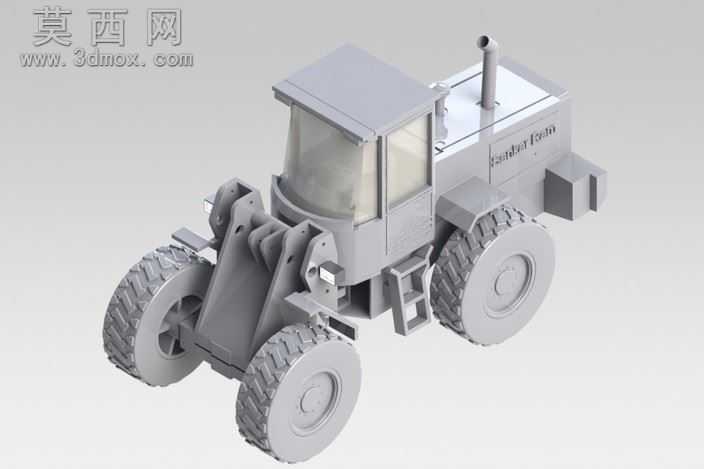

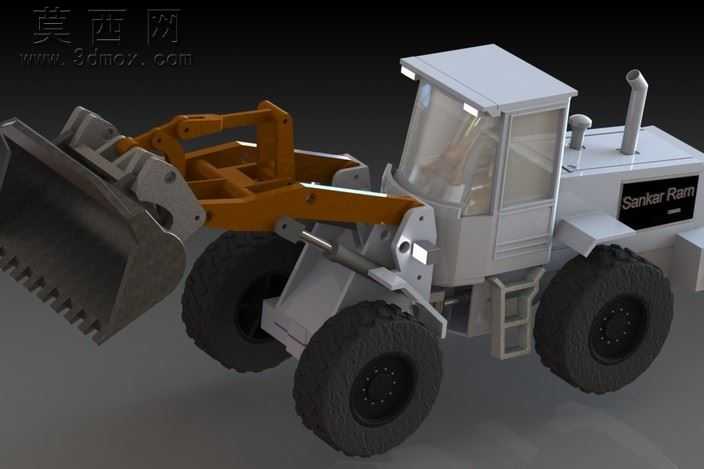

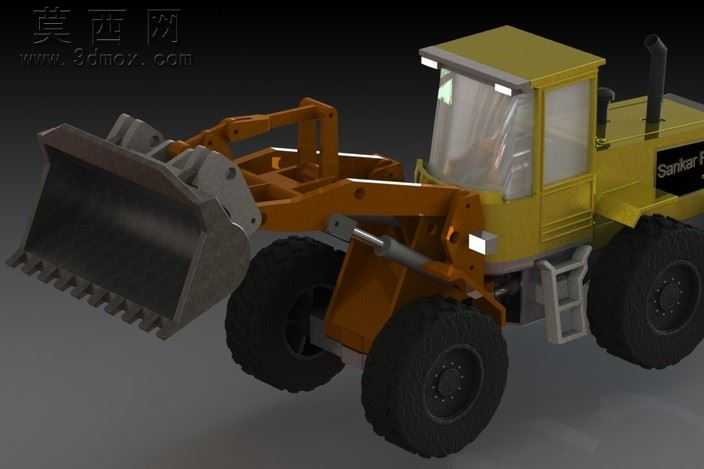

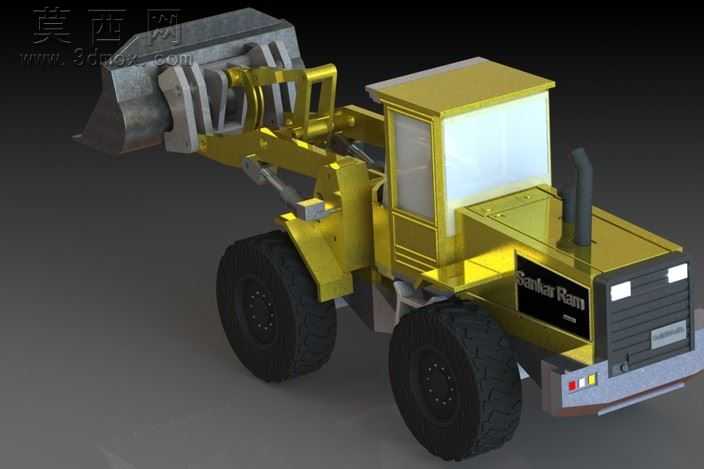

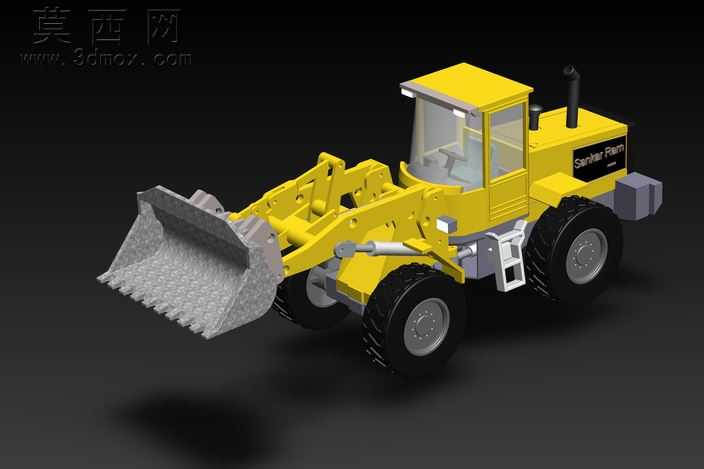

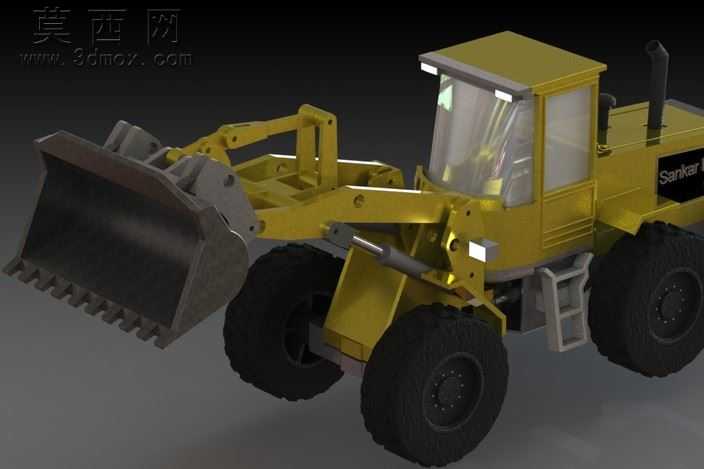

本反铲轮式装载机三维模型以JCB经典挖掘装载机的结构特征为设计参考，采用SolidWorks完成全参数化整机建模，完整还原了轮式装载机的外观形态与核心结构布局。建模过程中遵循工程机械的真实设计比例，对整机的各个子系统进行了拆分建模：首先完成了焊接式铲斗的结构设计，还原了铲斗切削刃、斗齿、侧刃板的细节特征，保证铲斗的作业形态符合真实土方作业设备的设计逻辑；其次完成了动臂、摇臂、转斗油缸、动臂油缸组成的工作装置建模，各铰接点的位置按照真实装载机的连杆传动比例设置，后续可直接添加运动配合实现铲斗举升、收斗的动作仿真，还原设备的作业运动逻辑。行走系统部分还原了大尺寸工程轮胎、轮毂、驱动桥的结构特征，轮胎表面的防滑胎纹、轮毂的螺栓连接细节都做了精细化处理，前后桥的布局符合轮式装载机的载荷分配设计要求。驾驶室部分还原了框架式驾驶室结构、透明视窗、顶部防护栏、登车梯的细节，驾驶室内部预留了操作空间的结构示意，车身尾部的配重块、排气筒、标识区域也做了对应还原，整机外观采用工程黄作为主体配色，铲斗、轮胎、车架等部件分别赋予对应材质，通过渲染呈现出金属漆面、橡胶轮胎、金属切削刃的不同质感，整体视觉效果贴近真实工程设备。模型同时导出了STEP、IGES等通用三维格式，可适配多款主流三维软件打开使用，能够用于工程机械结构教学、装载机工作原理演示、虚拟场景素材搭建等场景，后续可进一步完善液压管路、驾驶室内部操纵结构的细节，添加运动仿真动画完整展示装载机铲装、运输、卸料的全流程作业动作，为工程机械相关的设计、教学、展示工作提供精准的三维数字模型支撑。
