60mm规格方形轴流散热风扇三维设计

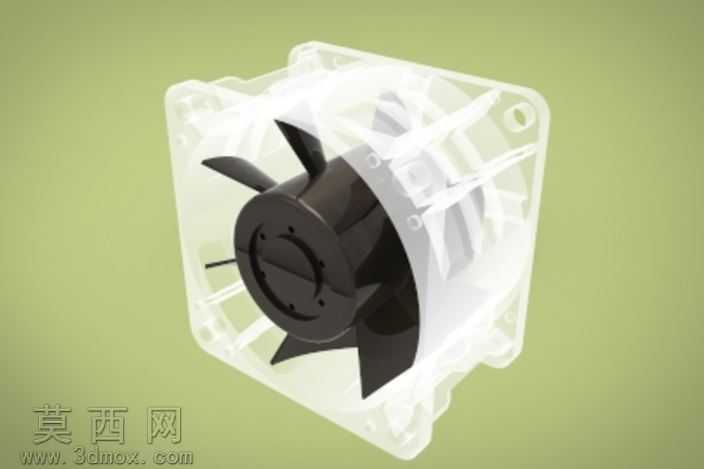

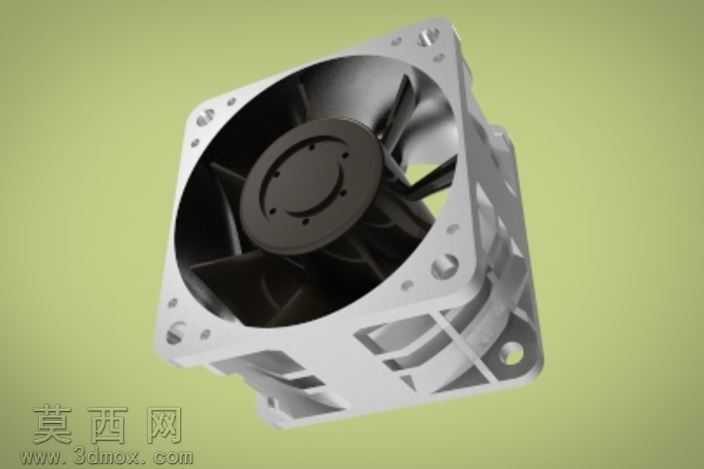

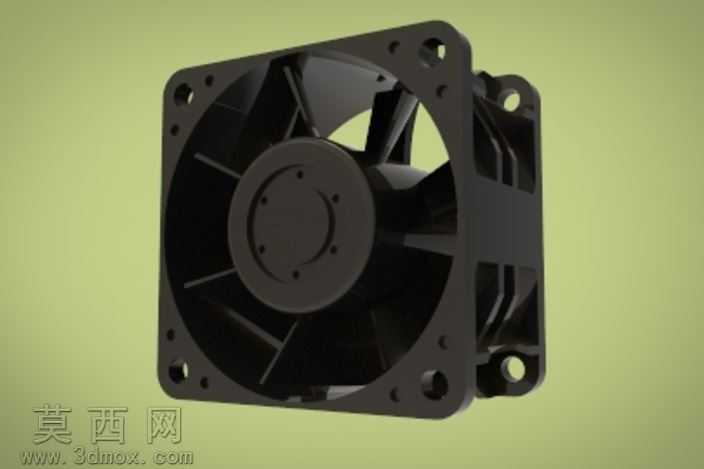

本作品为标准60mm规格方形轴流散热风扇的三维建模设计，整体建模过程严格遵循工业散热风扇的实际生产尺寸规范，在三维软件中首先完成外框主体的参数化绘制：外框采用正方形切角设计，四个角预留标准安装孔位，孔位做沉头处理以适配常规自攻螺丝安装，外框侧壁做等厚加强筋结构，兼顾结构强度与轻量化需求，外框内侧预留导流圈结构，可减少气流进出的紊流损耗，提升送风效率。扇叶部分采用七叶后掠式轴流叶片设计，建模时先绘制单个叶片的翼型截面曲线，通过沿旋转轴的螺旋扫掠生成叶片基础曲面，再对叶片前缘做圆角钝化处理、后缘做薄化切边处理，模拟真实扇叶的气动外形，叶片与中心轮毂做一体化布尔合并，轮毂中心预留轴孔与轴承安装位，轮毂表面做环形凹槽设计，可优化旋转时的气流分布。电机仓部分位于外框与轮毂之间的支撑结构，采用四根对称分布的静叶支撑筋连接外框与电机仓，支撑筋做流线型截面设计，减少对出风气流的阻挡，电机仓内部预留定子、转子、PCB驱动板的安装空间，仓体侧壁做走线槽位设计。材质渲染阶段，外框、扇叶、支撑筋均采用哑光黑色阻燃PC材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，安装孔位做金属嵌件的材质区分，渲染时采用侧上方柔光打光，配合浅绿渐变背景突出产品的结构轮廓，通过环境光遮蔽效果强化安装孔、叶片间隙、支撑筋衔接处的结构细节，整体模型完整还原了轴流散热风扇的全部装配结构，可用于散热方案模拟、产品结构验证、电脑周边配件装配干涉检查等场景，建模过程中所有尺寸均做参数化关联，可快速调整生成不同厚度、不同孔位、不同叶片数量的衍生散热风扇模型。
