可用于3D打印的深沟滚珠轴承结构

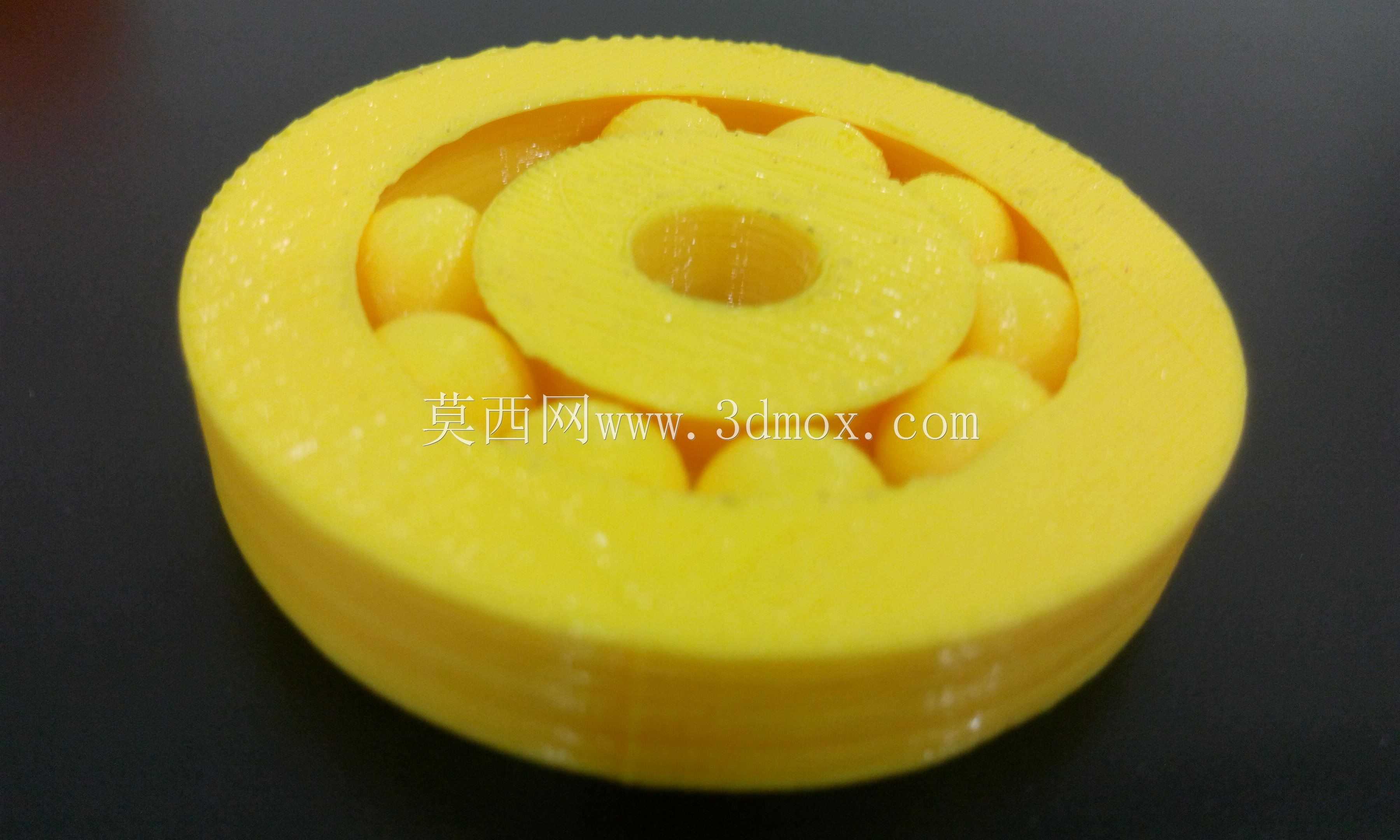

日常做非标设备设计时，滚珠轴承是绕不开的基础传动部件，从低速手动工装到高速旋转的动力输出端，都能见到这类零件的身影。这次做的可打印滚珠轴承结构，首先考虑的是无额外装配工序的一体化打印可行性，常规成品轴承需要内外圈、保持架、滚动体分别加工后压装，针对3D打印的工艺特性，设计时调整了保持架与滚动体的间隙，预留了打印过程中材料熔融堆积的收缩余量，避免打印完成后滚动体卡滞在滚道内无法转动。

从实际应用场景来看，这类打印轴承并不适合高负载、长时间连续运转的工业设备工况，更多用于教学演示、低速低载的手动教具、概念样机的功能验证环节，比如学生做机械原理课程设计的展示模型、小型桌面创意装置的转动支撑结构，不需要承受大径向载荷的场景下完全可以满足使用需求。

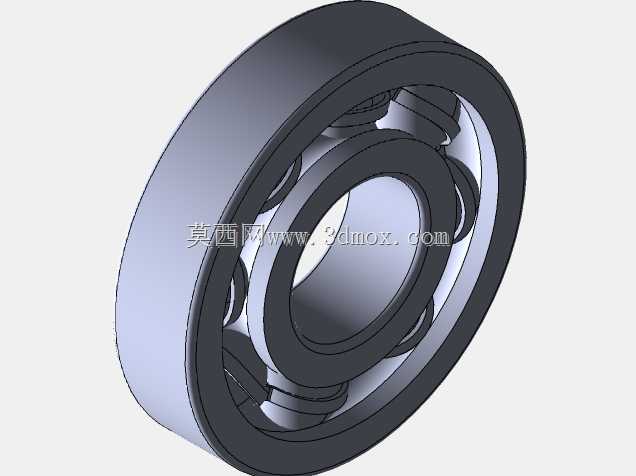

设计过程中首先确定的是内外圈的滚道曲率，深沟球结构的滚道圆弧半径略大于滚珠直径，保证滚动体在滚道内可以顺畅滚动，同时不会出现径向窜动过大的问题。内外圈的侧壁厚度做了等壁厚处理，避免FDM打印过程中出现壁厚不均导致的翘曲变形，安装基准面选择了内圈的内孔圆柱面与外圈的外圆柱面，和标准轴承的安装边界保持一致，方便在做样机验证时可以直接替换对应尺寸的标准轴承位，不需要额外修改安装座的结构尺寸。

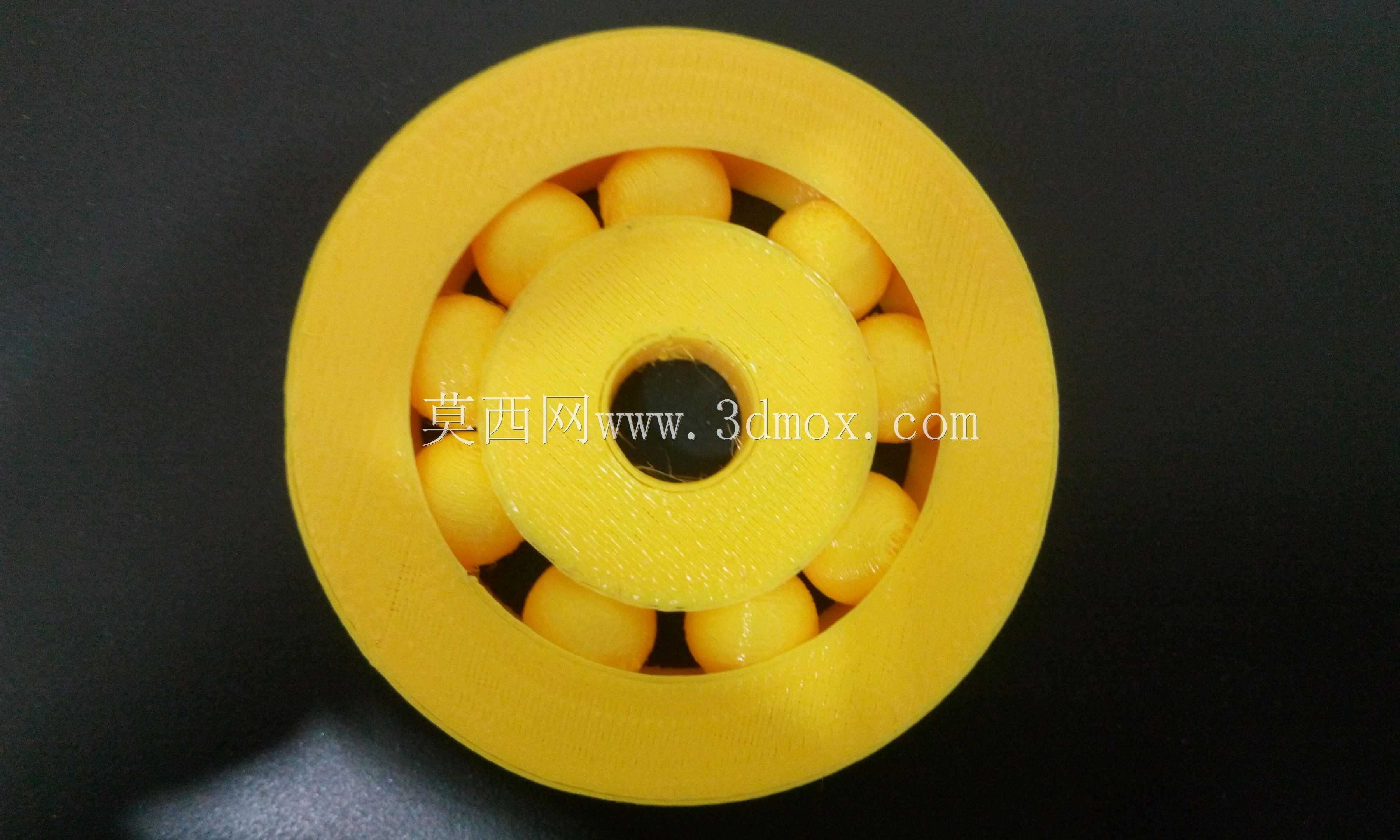

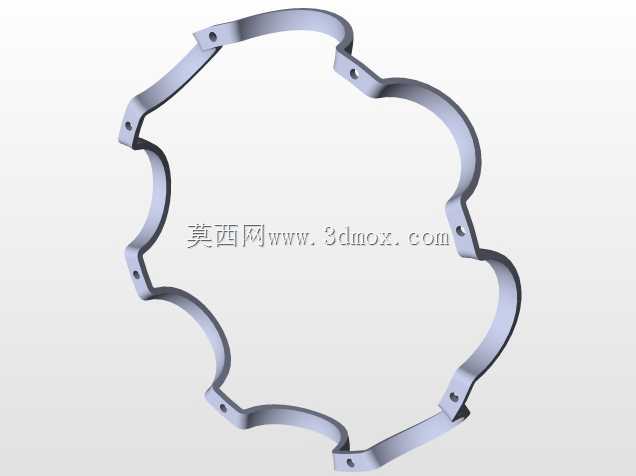

考虑到3D打印的层间结合强度问题，滚动体与保持架的连接位置做了微小的间隙设计，打印完成后只需要轻微转动内外圈，就能断开打印过程中粘连的支撑丝料，实现顺畅转动，不需要额外拆解装配。滚道的表面粗糙度在设计时没有做过高的精度要求，因为3D打印的层纹本身可以存储少量润滑脂，对于低速演示场景来说，少量的润滑脂就能保证转动顺畅，不会出现卡顿的情况。

安装尺寸方面，内孔、外圈外径、宽度三个核心安装尺寸参考了微型深沟球轴承的常用规格，适配常见的小型轴径与安装座孔径，做概念样机时不需要重新设计轴与轴承座的配合尺寸，直接套用常规的公差配合即可，内圈与轴采用过渡配合，外圈与安装座采用间隙配合，满足手动拆装的需求，不需要额外的压装工具就能完成装配。

结构上没有设计密封盖与防尘结构，一方面是为了减少打印过程中的支撑用量，另一方面针对演示场景来说，裸露的滚动体可以更直观地展示轴承的滚动传动原理，方便教学过程中讲解滚动摩擦与滑动摩擦的区别，让观察者能直接看到滚动体在滚道内的运动状态，理解轴承降低转动阻力的核心原理。
