适配FDM工艺的赛事纪念奖杯结构设计

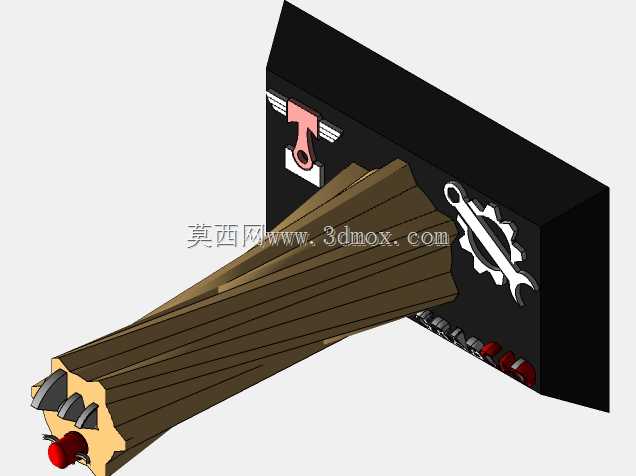

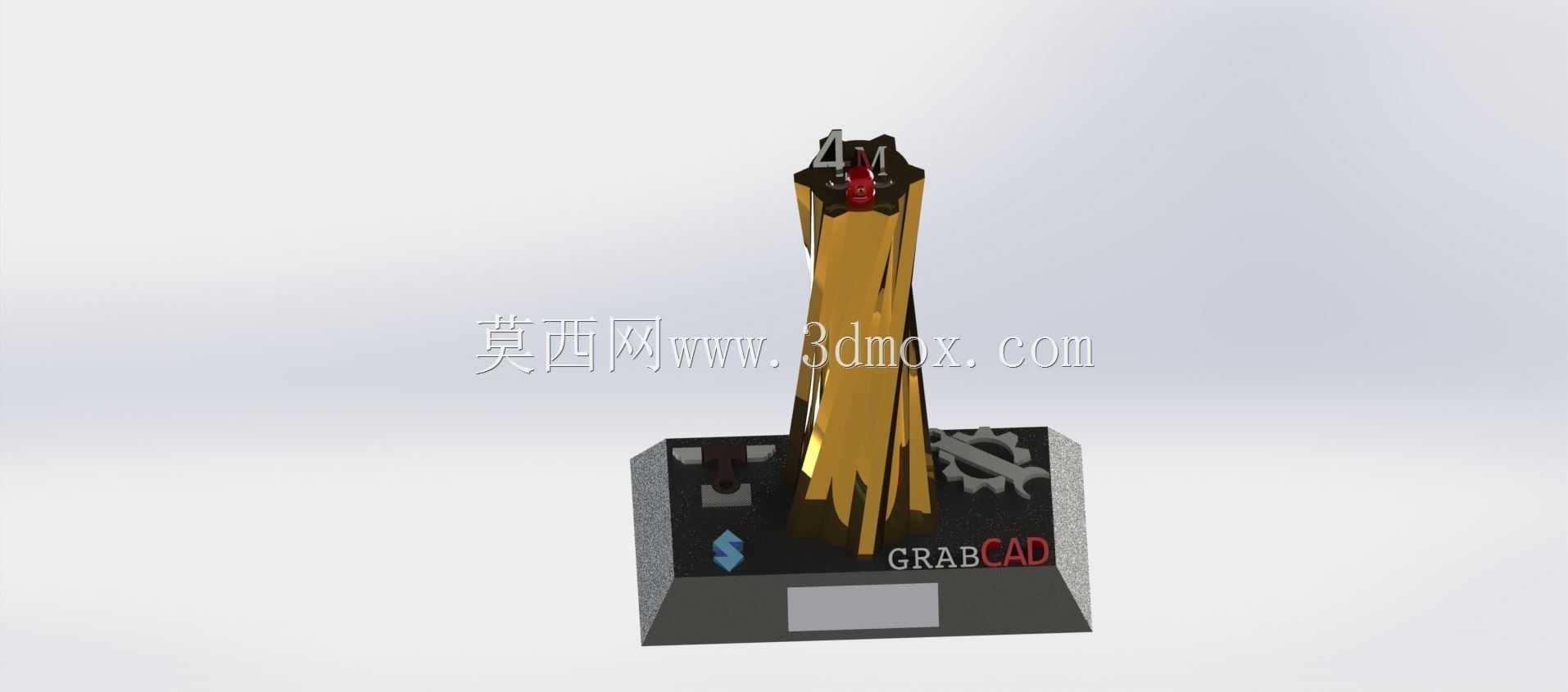

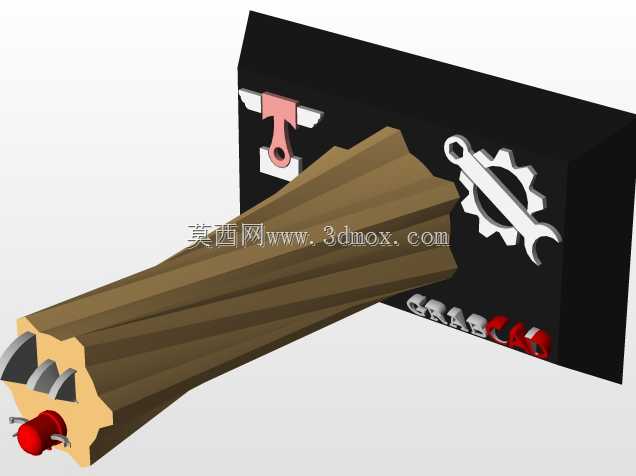

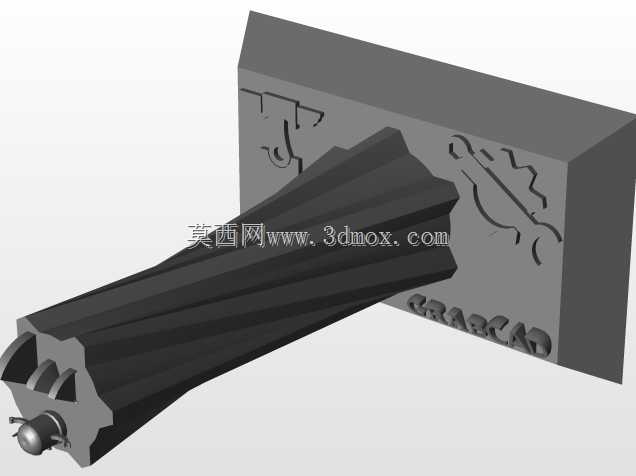

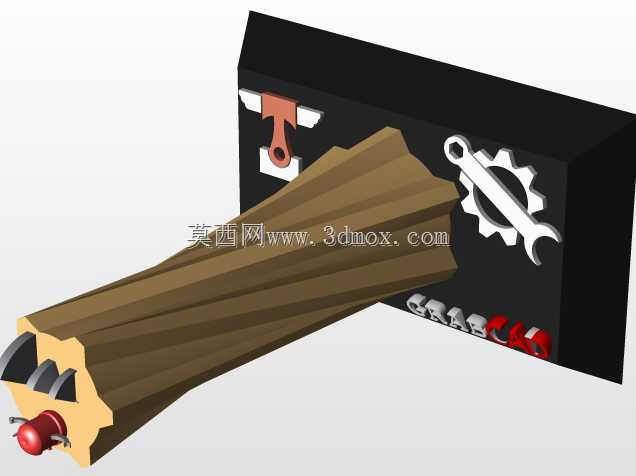

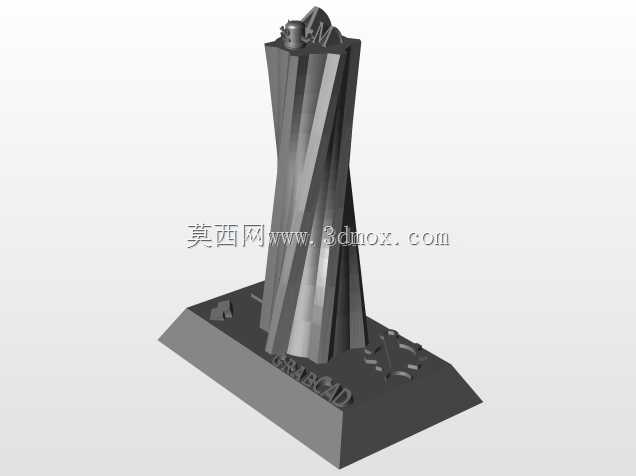

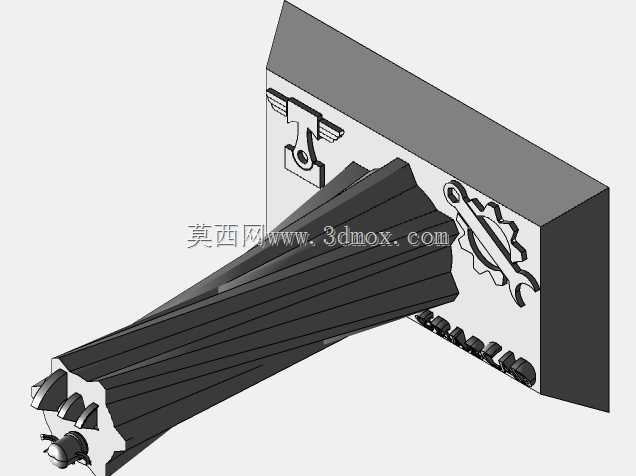

这款奖杯结构从立项之初就完全锚定桌面级FDM3D打印的生产逻辑，没有沿用传统金属奖杯切削、压铸的工艺思路，所有结构细节都围绕垂直打印无支撑的核心要求做了适配，避免后期拆支撑带来的表面瑕疵，也能大幅降低打印失败概率。从实际应用场景来看，这类定制化纪念奖杯多用于工程类赛事、社区挑战赛的颁奖环节，相比批量开模生产的通用奖杯，单款定制的成本更低，交付周期更短，能够根据赛事主题快速调整外观细节，适配小批量颁奖的定制需求。结构设计上，底座做了大面接触的平底结构，打印时首层粘附面积足够，不会出现翘边移位的问题，底座表面预留的标识安装位是平整的浅槽结构，不管是后期粘贴赛事铭牌，还是打印时直接嵌入多色标识，都不需要额外做后处理切削。杯身采用渐变收窄的多棱面造型，所有棱边的拔模角度都控制在FDM工艺自支撑的临界角度以上，垂直打印时每一层的悬垂投影都落在下层轮廓范围内，完全不需要额外添加树状或者线性支撑，打印完成后只需要去掉底部的 raft 粘附层，简单打磨底边就能直接使用。填充参数匹配桌面级设备的常规打印能力，50%的填充密度搭配三层壳厚，既保证了杯身的结构强度，日常拿取、摆放不会出现受力断裂的问题，也不会因为填充过高导致打印时间过长、耗材浪费。整体的安装边界完全适配z18、Replicator+这类主流桌面级设备的成型仓尺寸，不需要拆分零件就能一次性整版打印完成，不需要做后期的粘接装配。顶部的数字标识和侧面的齿轮元素，都和杯身主体做了一体化的结构融合，没有细小的悬空凸起，避免打印过程中出现断料、掉件的问题。底座侧面预留的标识区域，和杯身的造型线条做了自然过渡，没有尖锐的直角结构，既减少了打印时的应力集中，也能避免日常摆放时刮伤桌面或者划伤手部。从实际使用的角度出发，这种一体化打印的奖杯没有拼接缝隙，长期摆放不会出现开胶、脱落的问题，表面的层纹经过简单的抛光处理就能达到不错的展示效果，也可以直接通过多色换料打印实现不同区域的色彩区分，不需要后期喷漆上色，更适合小批量赛事纪念的快速交付场景。
