GRABCAD赛事纪念玻璃奖杯结构设计

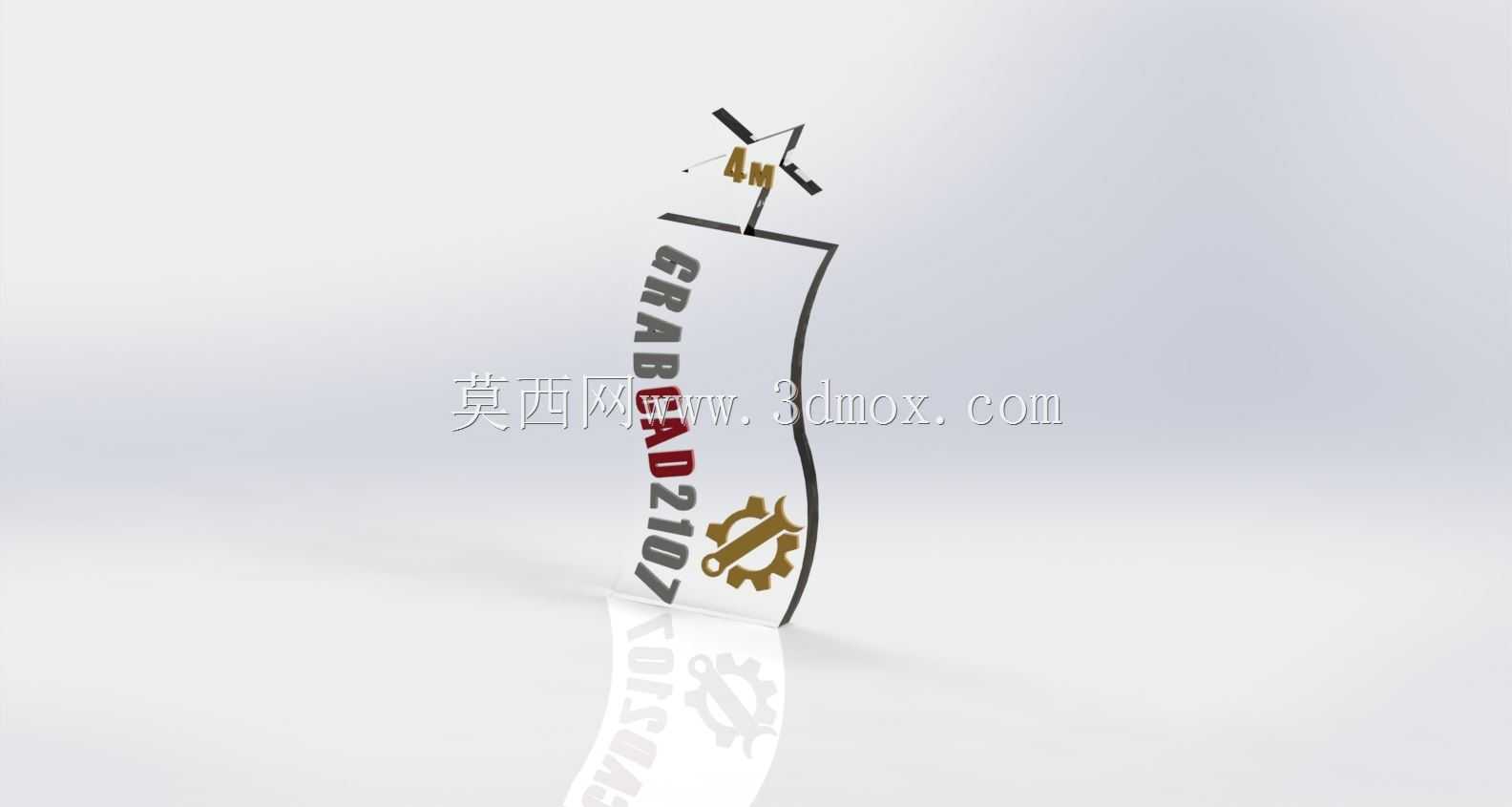

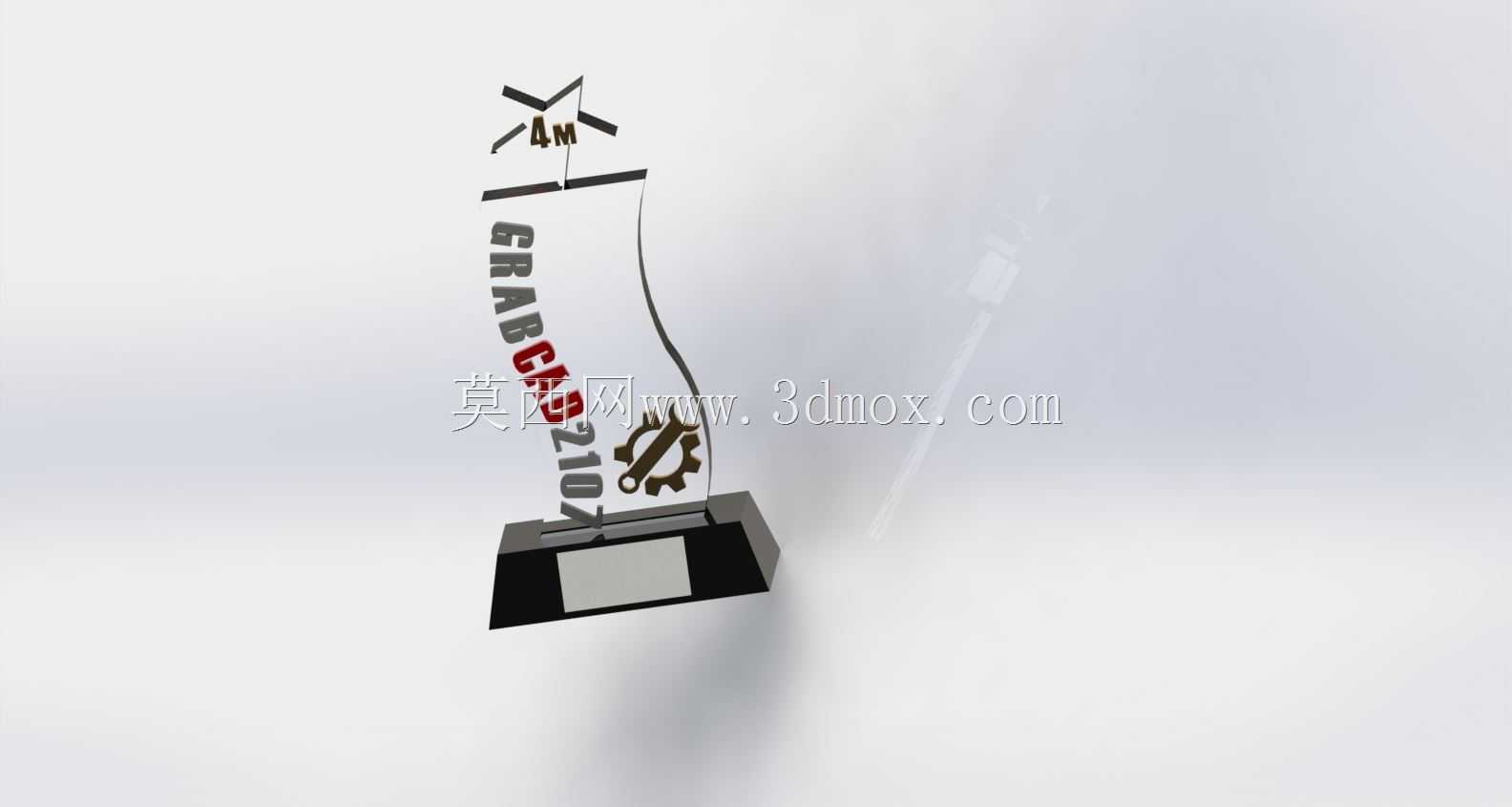

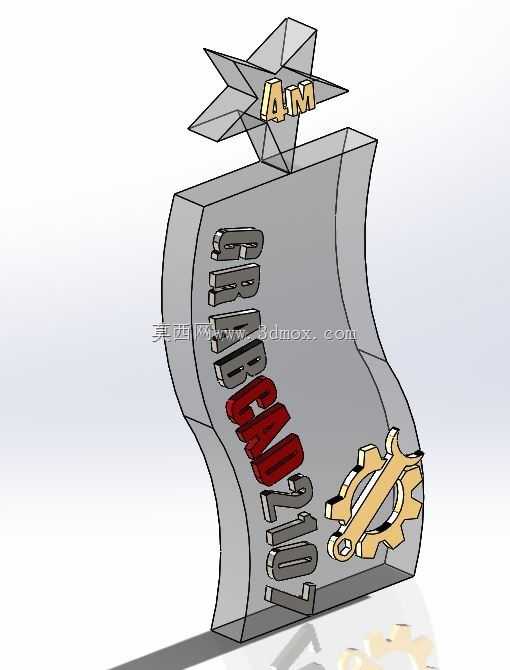

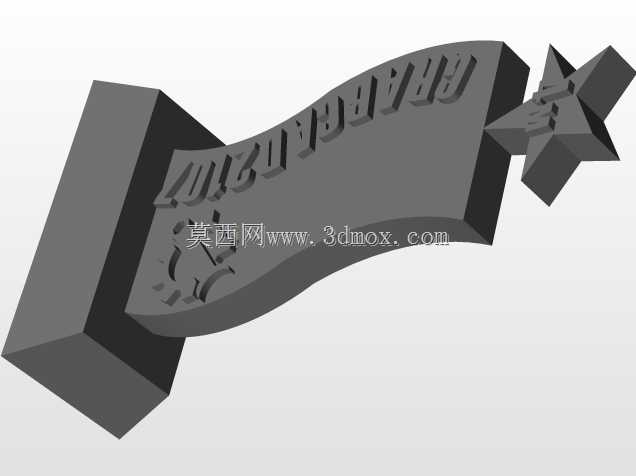

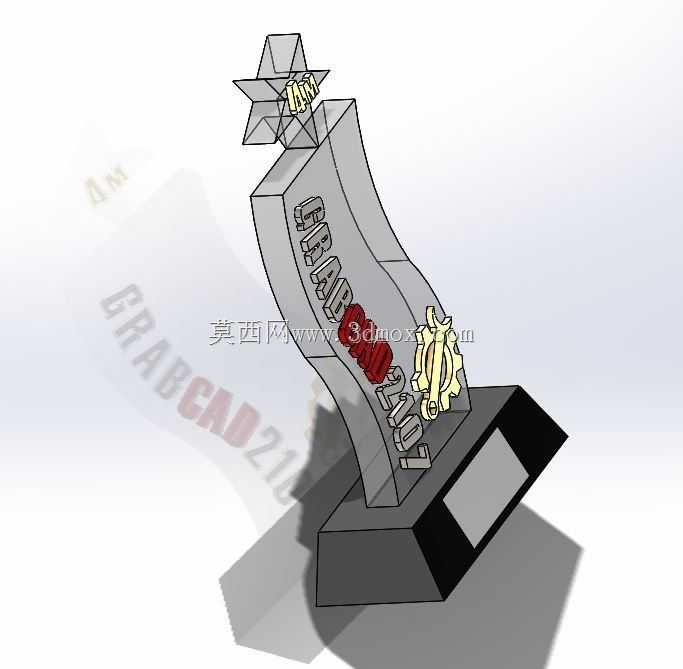

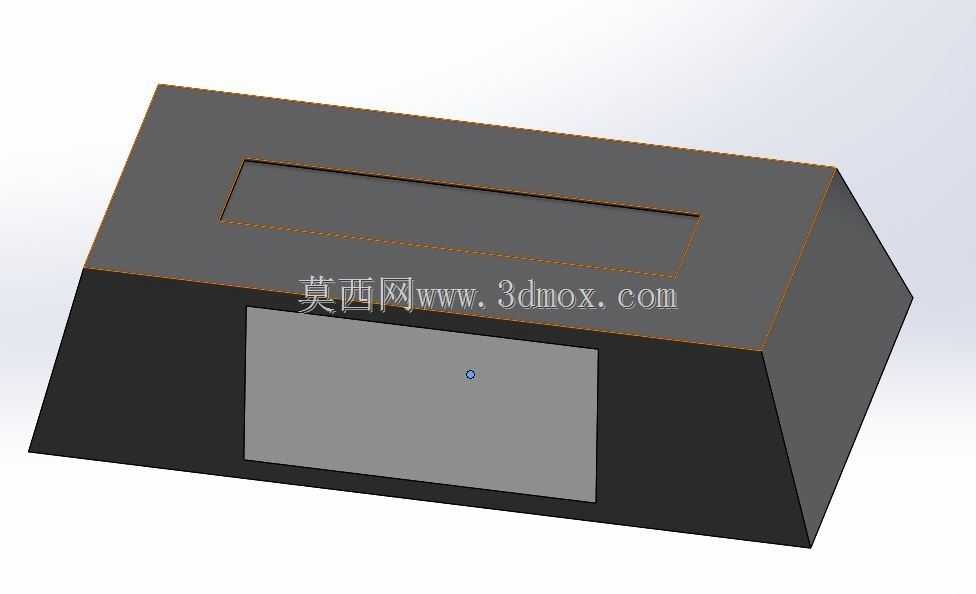

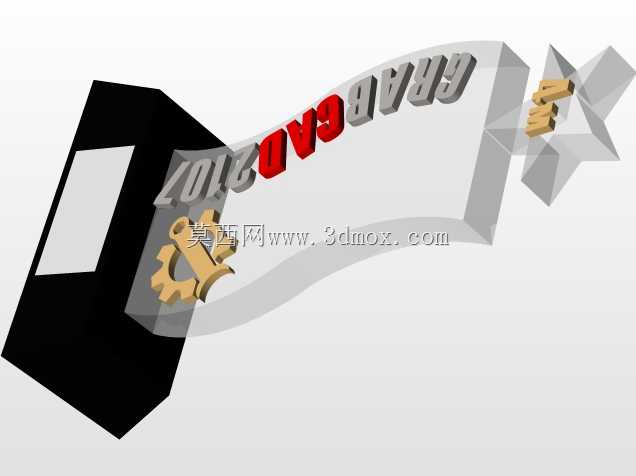

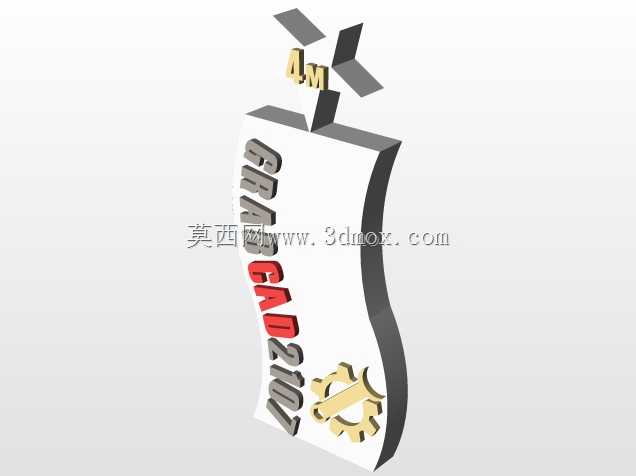

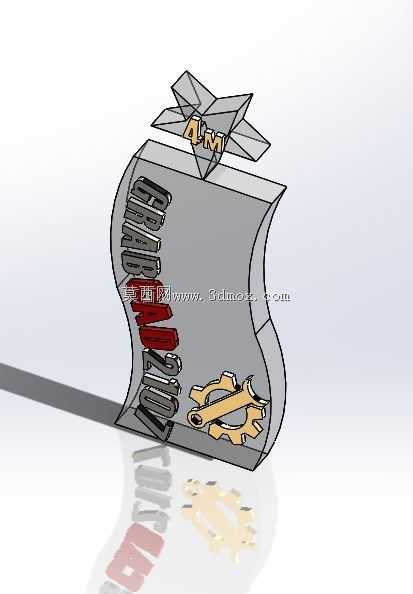

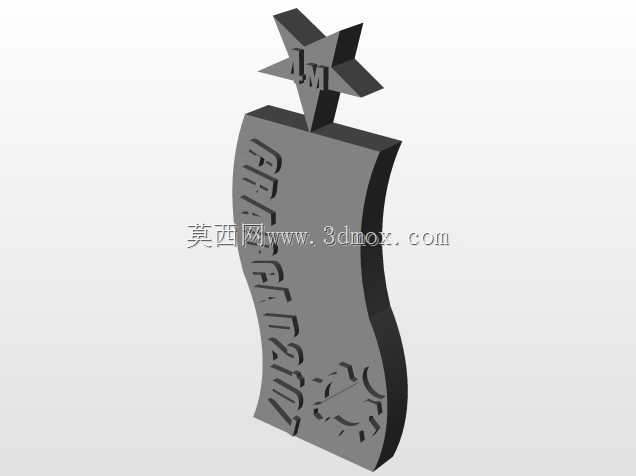

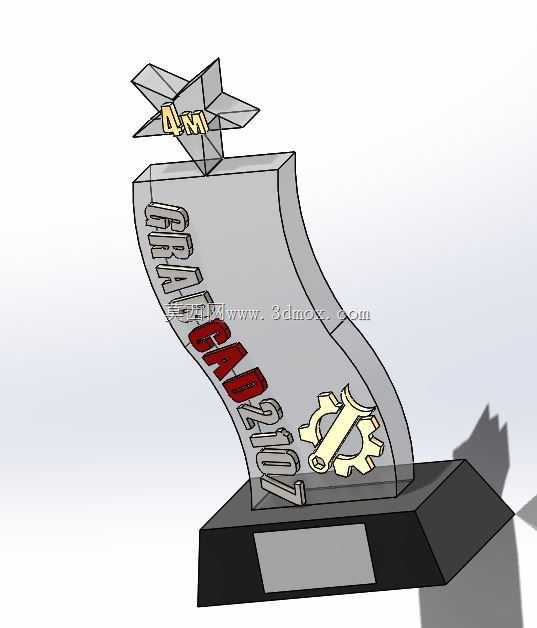

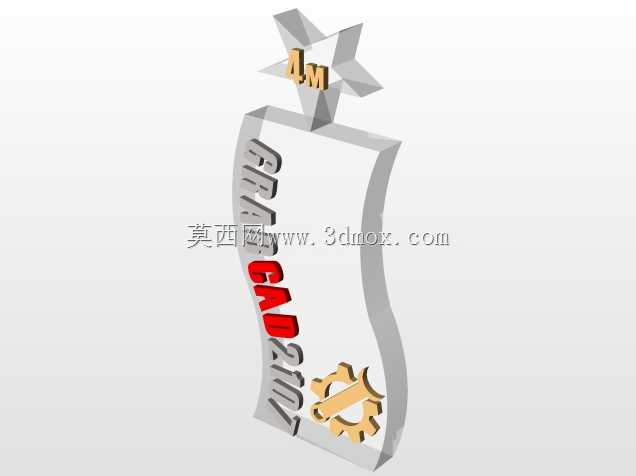

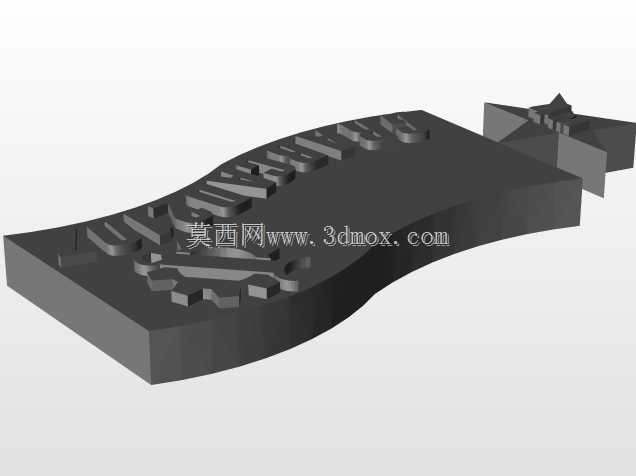

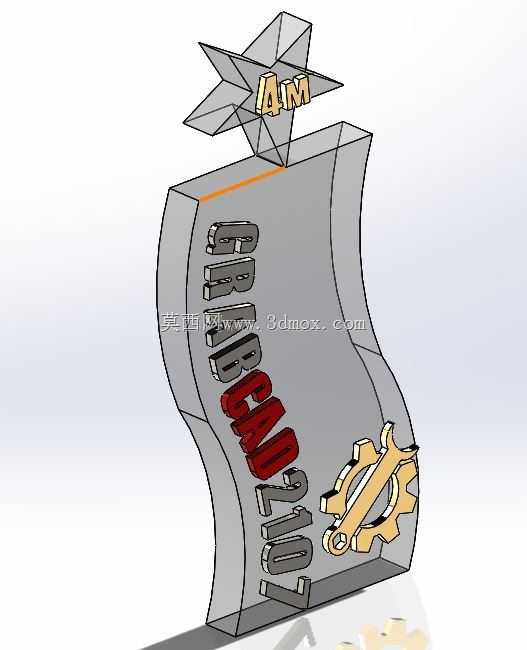

这款奖杯的结构设计围绕赛事纪念场景的展示需求展开，整体采用组件化拆分思路，主体造型与底座可独立加工后再完成粘合装配，既适配小批量定制的生产节奏，也能满足不同展示场景的摆放调整需求。从实际使用场景来看，这类奖杯多用于行业技术赛事、建模挑战赛的荣誉颁发，日常放置于办公桌面、展示柜中作为荣誉载体，因此设计阶段优先考虑了摆放稳定性与视觉展示效果，主体弧形飘带结构搭配侧边星形装饰件，在保证造型辨识度的同时，通过结构配重优化避免了侧翻风险。设计过程中针对3D打印的成型特性做了专项适配，主体壳体采用50%填充密度的结构方案，无额外支撑即可完成垂直方向打印作业，水平摆放打印时能获得更优的表面光洁度，减少后期打磨抛光的工作量。公差匹配方面，底座与杯体的粘合面预留了0.1mm的装配间隙，既可以容纳打印过程中产生的层纹误差，也能保证粘接剂有足够的填充空间，装配后不会出现错位、缝隙不均的问题。从安装边界来看，奖杯整体占地尺寸适配常规展示台的摆放空间，底部接触面做了平面度校准，放置在光滑玻璃、木质桌面时不会出现晃动，主体突出的装饰结构均做了圆角过渡处理，避免日常拿取过程中出现锐边划伤的情况。飘带部分的立体字符采用凸起结构设计，字符高度控制在2mm，既保证视觉上的立体感，也不会因为凸起过高在打印过程中出现翘边变形，侧边的星形装饰件与主体飘带做了嵌入式定位结构，装配时无需额外治具即可快速对齐位置，降低组装环节的操作难度。考虑到玻璃材质的透光展示效果，结构壁厚做了均匀化处理，避免壁厚差异过大导致透光不均，影响整体视觉质感，所有转角位置均采用圆弧过渡，减少应力集中的同时，也能让光线在材质内部形成更柔和的折射效果，提升展示时的精致感。
