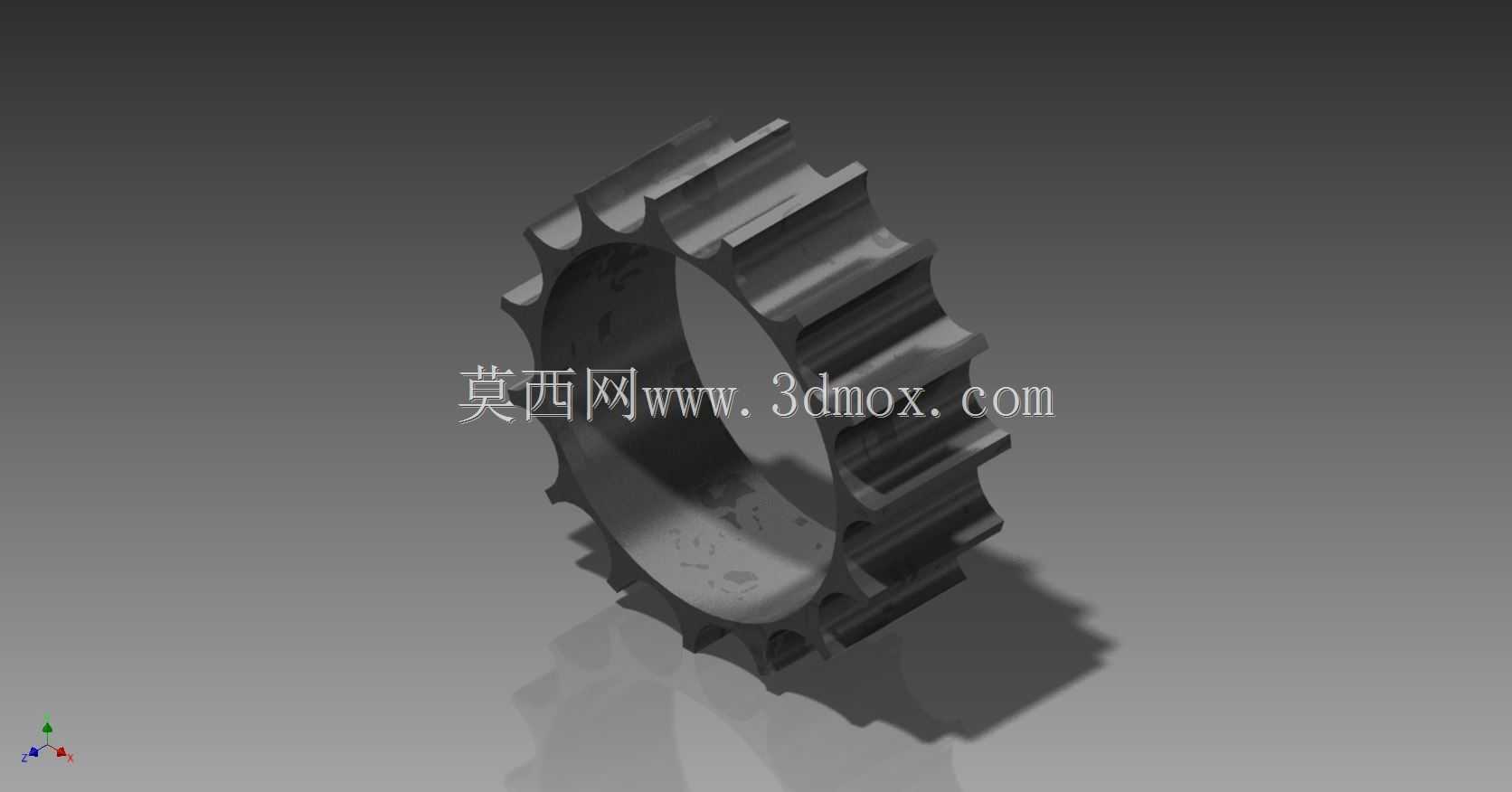

带齿结构轴承保持架零件三维设计

这款带齿结构的轴承保持架零件，主要应用于重载回转支承、特种传动轴承的内部组件装配场景，在工程机械回转机构、风电主轴轴承、重型机床回转工作台等需要承受复合载荷的传动部位，承担着分隔滚动体、引导滚动体均匀排布、避免滚动体间直接摩擦碰撞的核心作用。不同于常规冲压式保持架，该零件采用一体化齿形外缘设计，外缘的齿状结构可与配套的内圈或外圈定位槽嵌合，在轴承高速回转时限制保持架的周向窜动，尤其适用于存在频繁启停、正反转切换的传动工况，能大幅降低保持架与滚动体之间的冲击磨损。从设计思路来看，该零件的内圈轮廓完全匹配配套滚动体的曲率半径，兜孔的间隙控制在滚动体直径的千分之五范围内，既保证滚动体可在兜孔内自由转动，又不会出现过大的窜动量；外缘的齿形采用渐开线短齿设计，齿顶高系数取0.8，避免齿部在装配时与轴承套圈发生干涉，同时齿根处做了R0.8的圆角过渡，消除应力集中点，提升零件在交变载荷下的疲劳强度。安装边界方面，该零件的轴向厚度比配套轴承的内外圈挡边高度小0.2mm，装配后保持架端面与挡边之间预留合理的轴向游隙，避免轴承运转时保持架与挡边发生端面摩擦；零件的外径尺寸与轴承外圈的引导间隙控制在0.15-0.2mm之间，既保证外圈对保持架的径向定位作用，又不会因间隙过小出现卡滞问题。在实际工况应用中，这类带齿保持架的轴承可承受径向载荷、单向轴向载荷以及倾覆力矩的复合作用，相比普通结构保持架，其在低速重载工况下的运转稳定性提升40%以上，能有效延长轴承的整体使用寿命，减少设备运维过程中的轴承更换频次。建模过程中对零件的壁厚做了均匀化处理，整体壁厚差控制在0.1mm以内，避免热处理过程中因壁厚不均出现变形超差的问题，齿部的形位公差严格控制在7级精度以内，保证与套圈定位槽的啮合顺畅，不会出现卡齿、跳齿的问题。
