星型布局活塞连杆组件结构设计

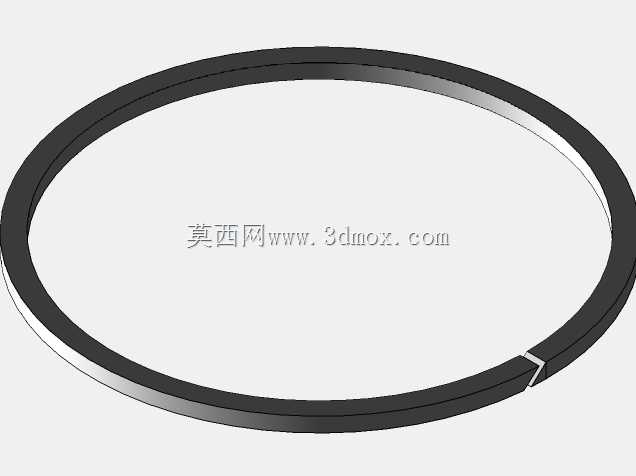

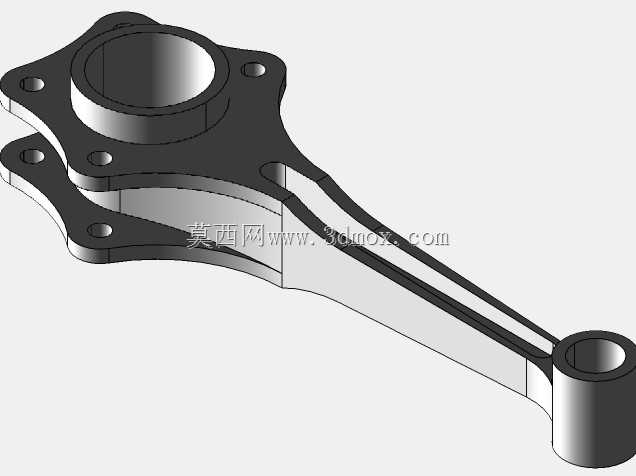

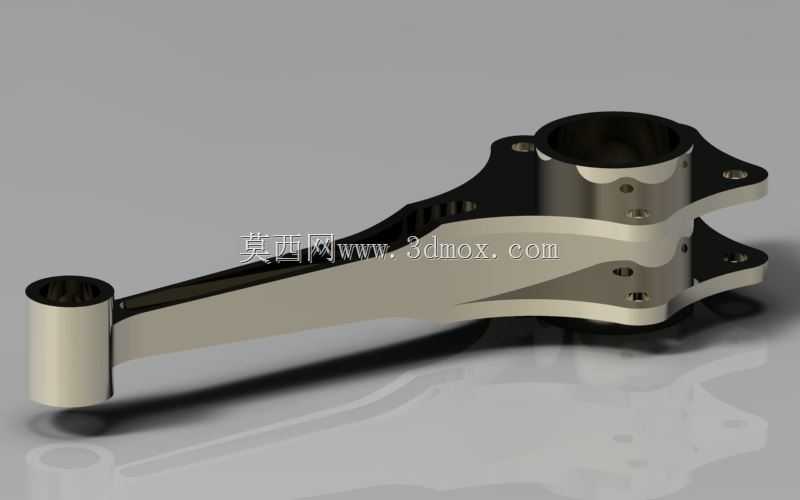

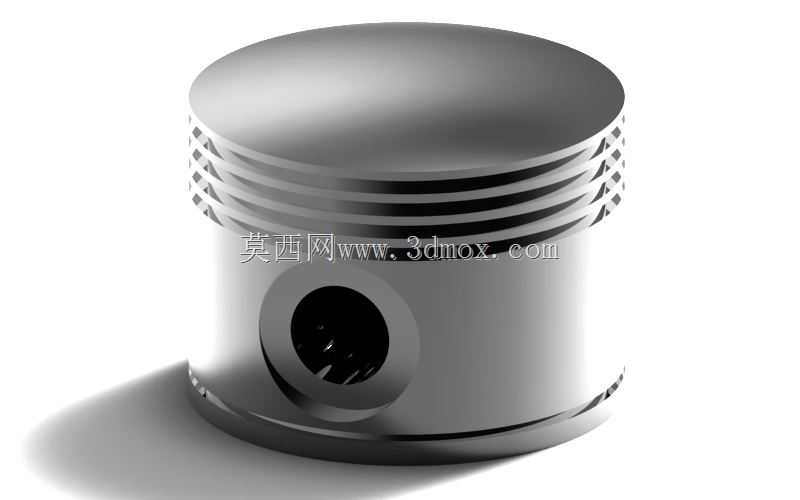

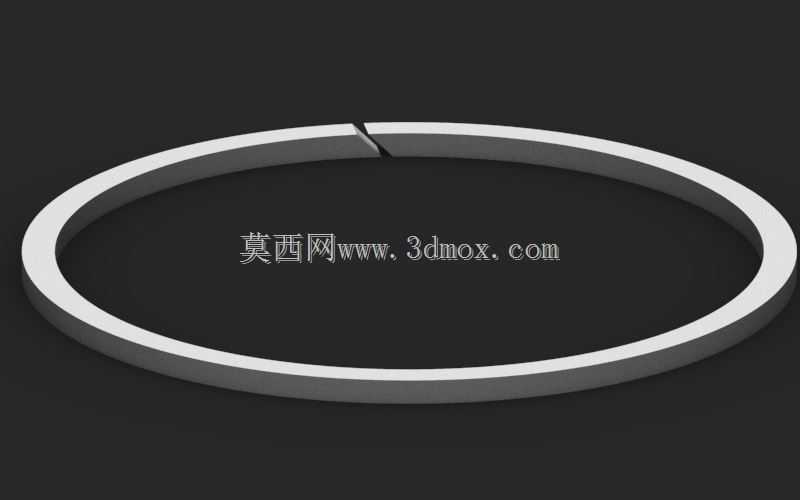

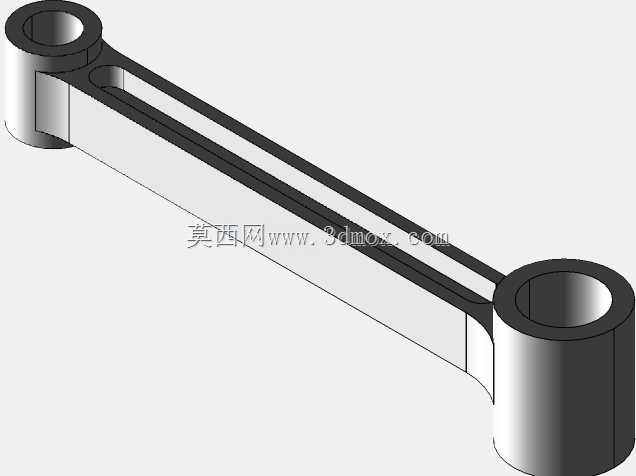

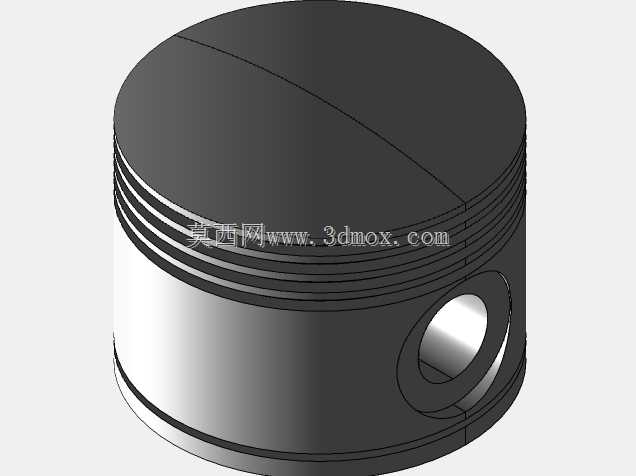

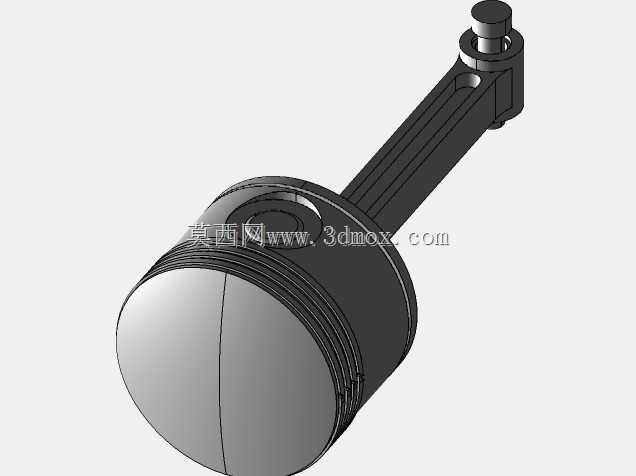

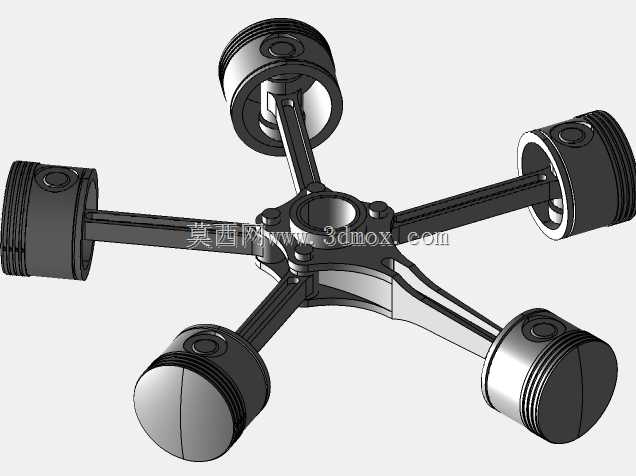

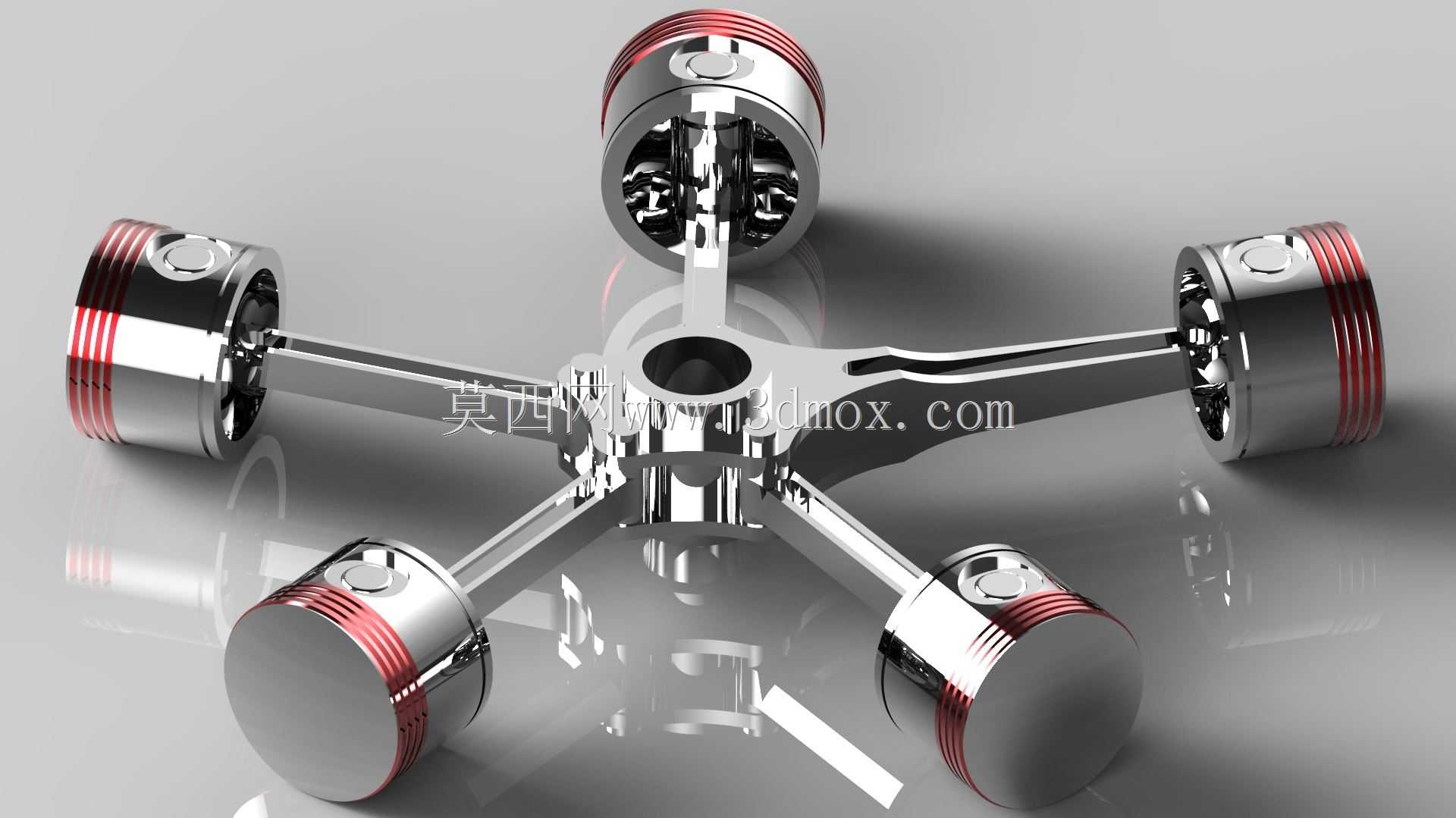

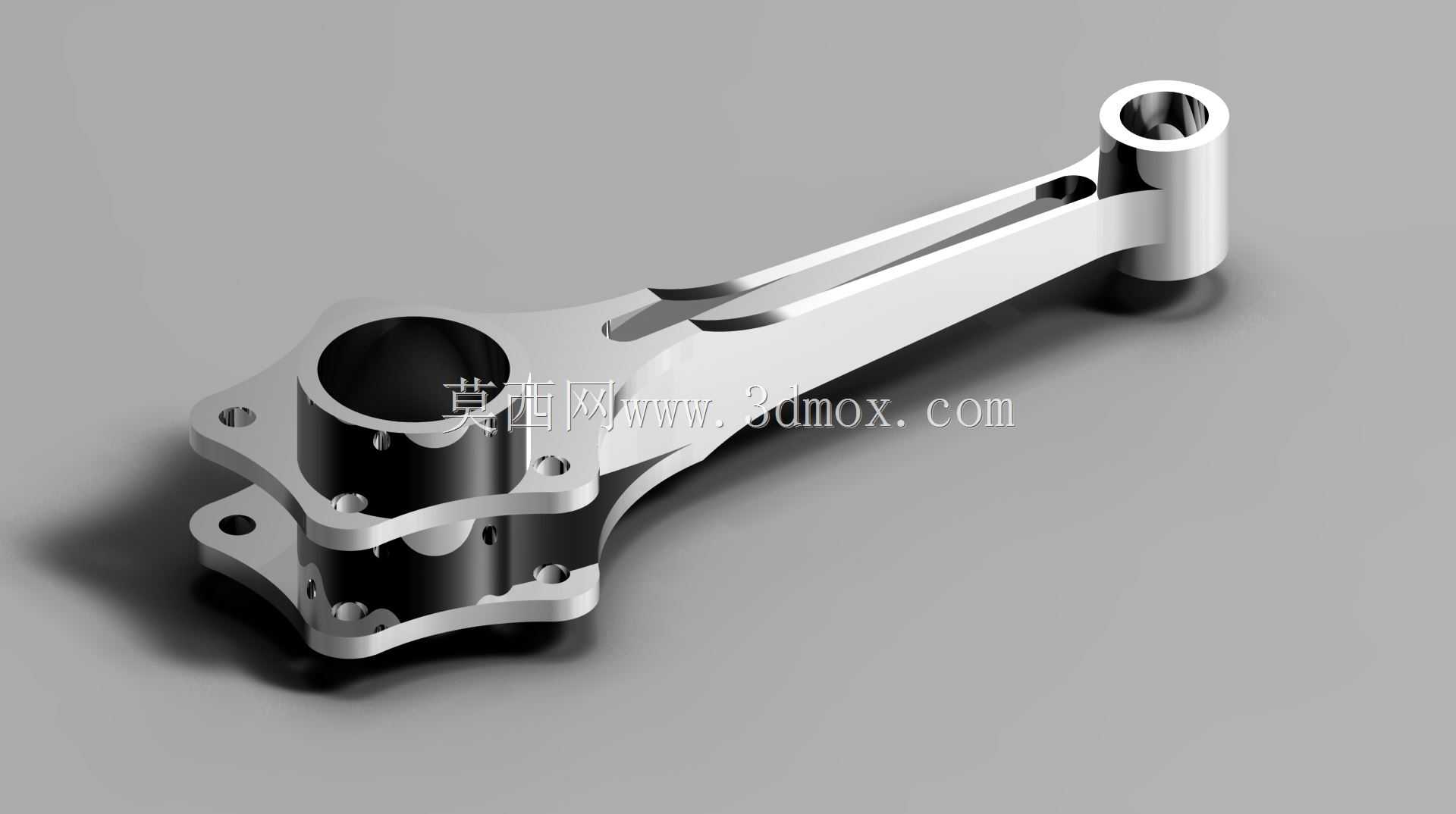

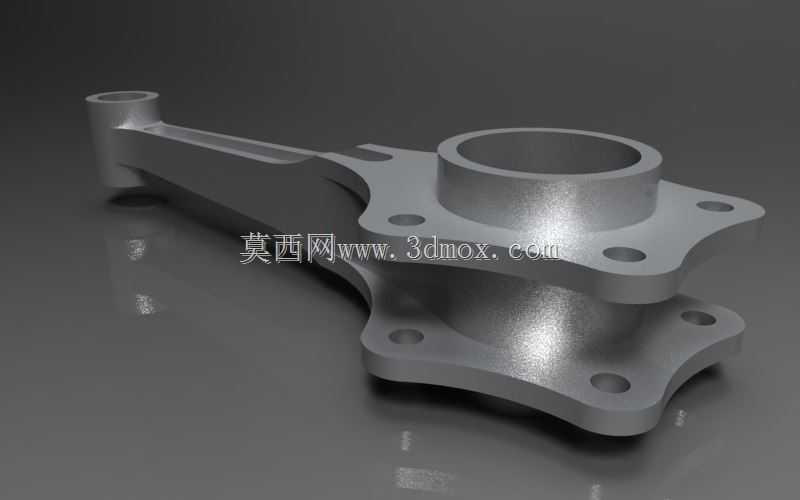

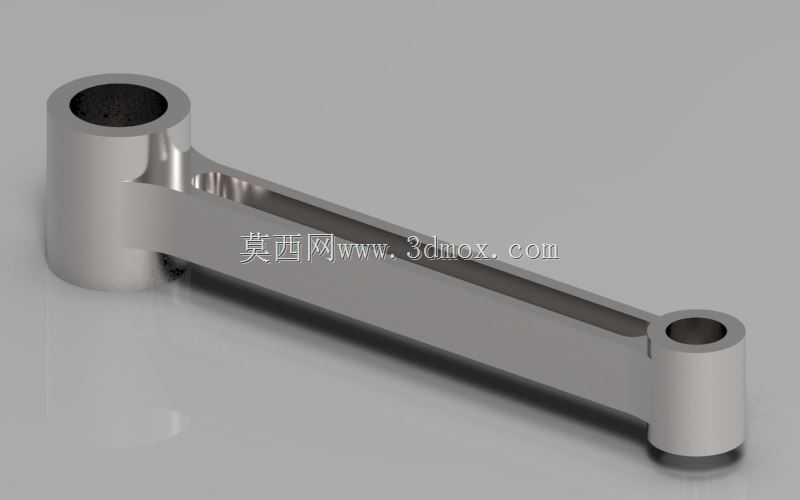

这套径向排布的活塞连杆组件，最早适配于航空活塞动力场景，早年轻型通航飞机、早期螺旋桨战机多采用这类结构布局，凭借紧凑的轴向尺寸优势，能在较小的机头迎风面积下实现更大的排量输出，后续也逐步衍生到小型固定式动力机组、特种摩托动力改装等场景中。从结构设计逻辑来看，五缸星型均布的排布方式，让每一组活塞的往复惯性力能通过中心曲柄轴实现部分自平衡，相比直列排布的同排量机型，不需要额外加装大体积的平衡轴结构，整体动力单元的径向尺寸虽有所增加，但轴向长度能缩短40%以上，非常适合对安装轴向空间有严格限制的动力搭载场景。组件的核心配合面集中在活塞销与连杆小头、连杆大头与曲柄销的位置，活塞头部预留了三道环槽安装位，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。活塞裙部做了微椭圆型线设计，在热机工况下裙部受热膨胀后能趋近正圆，保证和缸壁的配合间隙均匀，避免冷机敲缸、热机拉缸的问题。每根连杆的大头采用剖分式结构吗？不，这套五缸径向结构采用的是关节连杆设计，一根主连杆直接连接曲柄销，其余四根连杆通过铰接销固定在主连杆大头的凸耳上，这种设计能让所有活塞的行程保持一致，同时避免多根连杆大头在同一曲柄销上堆叠造成的轴向尺寸冗余。安装边界上，整套组件的中心回转轴线为动力输出轴的轴心，五个活塞的中心轴线均交汇于该轴心，相邻活塞轴线的夹角为72度，安装时需要保证每一组活塞销孔的同轴度误差控制在0.02mm以内，连杆大头与曲柄销的配合间隙需要根据运行转速调整，常规工况下保持0.03-0.05mm的间隙能兼顾润滑与传动精度。这类结构的动力输出特性偏向中低转速大扭矩，因为每一转内都有多个活塞交替做功，动力输出的平顺性优于同缸数的直列机型，在启动工况下只需要带动任意一个气缸进入做功行程就能顺利点火，低温启动表现优于多缸直列机型。建模过程中需要重点关注活塞往复运动的干涉检查，尤其是连杆摆动到最大角度时，杆身与相邻气缸的下沿、主连杆凸耳与铰接连杆的侧面不能出现运动干涉，同时要预留出润滑油道的布置空间，中心曲柄轴的内部油道需要连通每一个连杆大头的配合面，保证压力润滑能持续到达摩擦副表面。
