指扣式不锈钢尖刃冲具结构设计

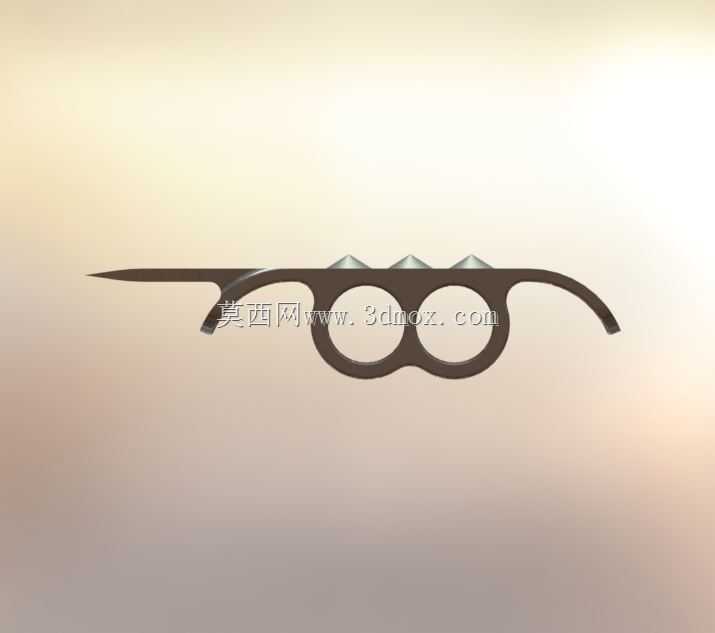

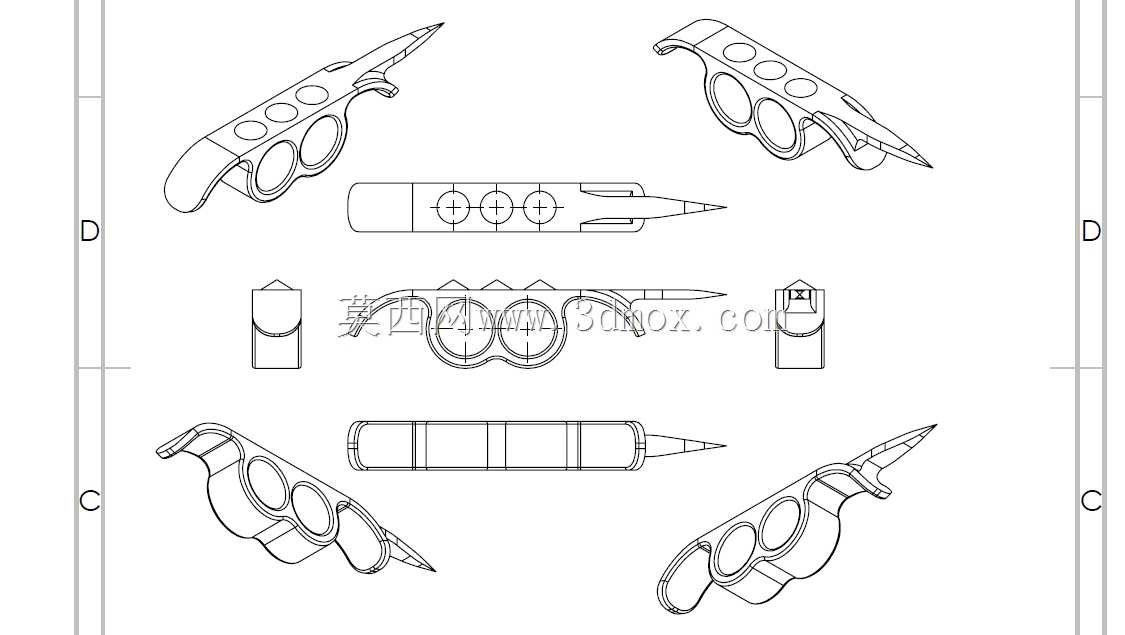

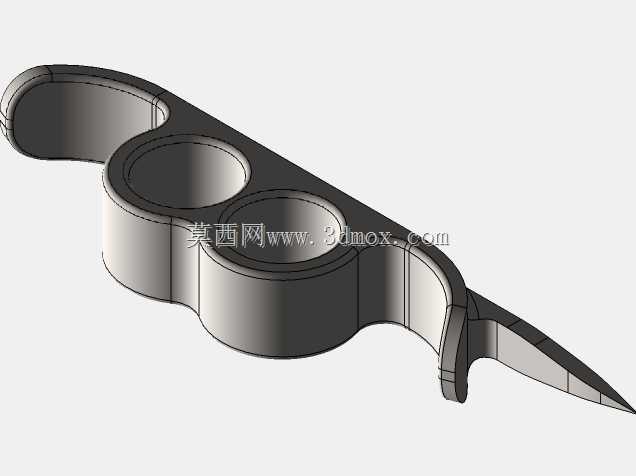

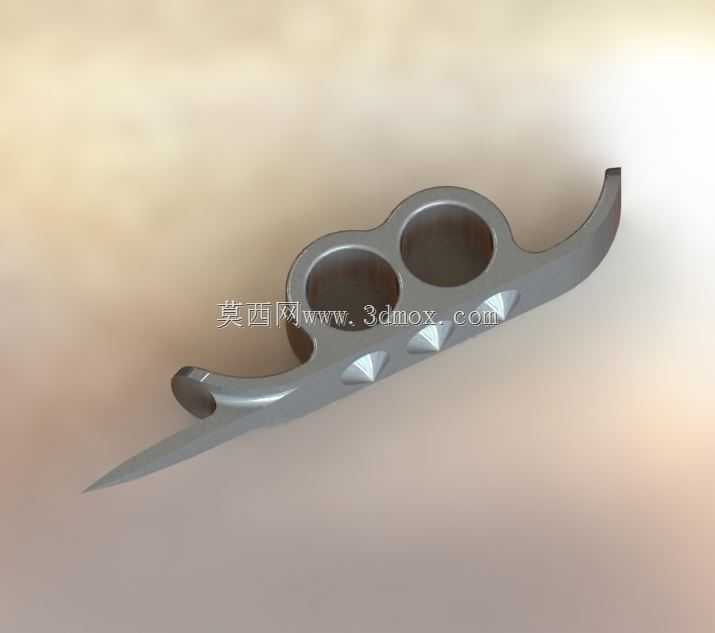

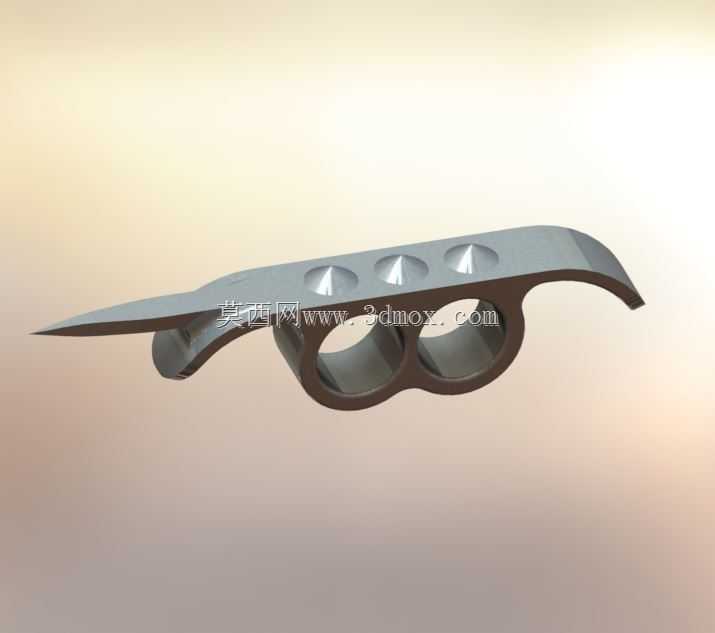

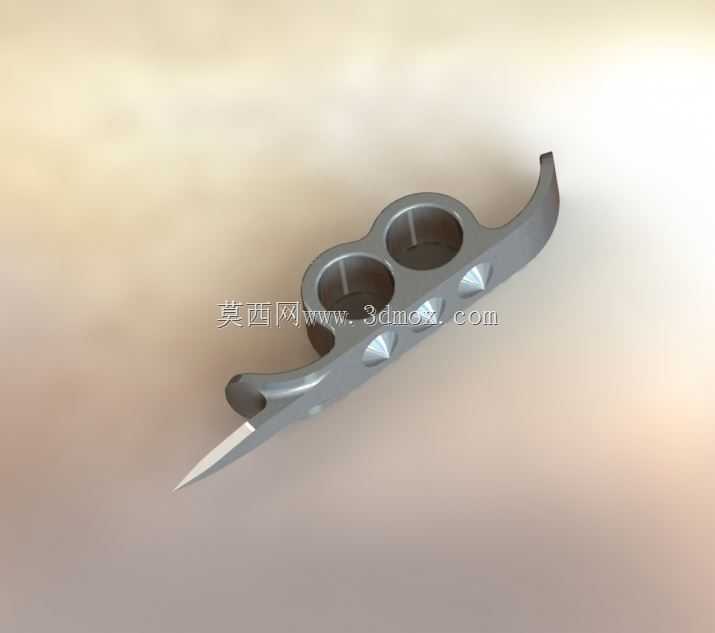

这款手用冲具采用不锈钢材质整体成型，核心应用场景集中在薄材精密冲切、小型工件定位冲点、皮具及软金属板材的手动冲裁作业，区别于大型冲压设备的固定式冲头，这款冲具体积小巧，可直接手持操作，适配小批量加工、现场修配、手工打样等无法部署大型设备的作业场景。从功能特性来看，主体设置三个指扣环位，操作时可将中指、无名指、小指分别穿入环孔，握持时冲具与手掌贴合度高，冲切发力时可直接借助指部的扣合力传递轴向压力，避免普通手持冲头打滑、发力偏移的问题；前端尖刃采用渐收式锥面设计，刃口角度经过优化，冲切0.5mm以内不锈钢薄片、1mm以内铝板、2mm以内皮革或硬纸板时，刃口切入阻力小，冲切面边缘整齐无明显毛边，冲头侧面设置的凸起定位点，可在冲切时贴合工件基准面，保证冲点位置的重复精度。设计思路上，整体采用一体化铣削成型结构，没有额外的拼接部件，避免了装配式冲头连接松动的风险，指扣环的内径按照成年人手指平均尺寸设计，环孔边缘做了R0.8的圆角过渡，长时间握持操作不会硌伤手指；冲具尾部的弧形翘边结构，可在冲切完成后借助撬力快速分离冲头与工件，无需额外工具撬动，减少操作步骤。外形尺寸方面，整体长度控制在120mm左右，主体最大宽度45mm，指扣环内径18mm，前端尖刃的工作段长度15mm，安装边界上无需额外配套夹具，可直接手持使用，也可根据自动化改造需求，将指扣环位作为装夹定位基准，固定在小型气动滑台末端，实现半自动冲切作业，适配小型生产线的定点冲裁工位。刃口部分的硬度经过调质处理达到HRC48-52，既保证刃口的耐磨性，又避免硬度过高导致的刃口崩裂问题，冲具整体表面做了拉丝处理，日常使用中不易残留污渍，耐腐蚀性能适配车间多油、潮湿的作业环境，在五金维修、皮具手工制作、薄板样件加工等场景下，可替代多款零散冲点工具，减少工具更换的辅助时间。
