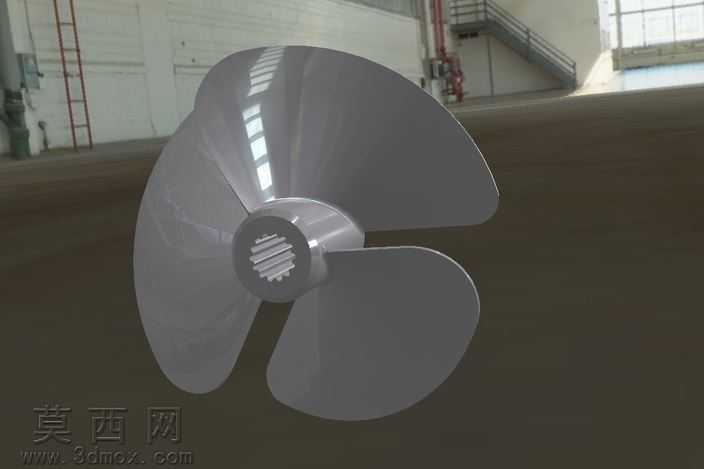

三叶结构船用螺旋桨三维设计作品

本作品为船用三叶螺旋桨三维设计成果，建模阶段依托三维参数化设计思路完成全流程构建，首先以螺旋桨的水动力性能基础参数为核心依据，确定桨叶的盘面比、螺距、叶切面翼型分布等核心设计参数，通过草图绘制完成桨毂的基准轮廓与桨叶的翼型截面排布，沿螺旋升角路径对各截面进行放样融合，精准还原桨叶从叶根到叶梢的厚度渐变、曲面扭转形态，保证桨叶曲面的光顺连续性，避免曲面出现褶皱、拐点等影响水动力性能的建模缺陷。桨毂部分采用回转体建模方式完成主体结构，中心位置设计有花键连接结构，通过阵列切削完成花键齿形的构建，保证与船舶传动轴的连接匹配精度，建模过程中对桨叶与桨毂的衔接位置做了圆角过渡处理，还原实际生产中的铸造工艺圆角特征，避免应力集中问题。材质与渲染阶段，针对船用螺旋桨常用的铸铜、不锈钢金属材质特性，调整材质的金属度、粗糙度与反射参数，模拟金属铸件经打磨后的哑光金属质感，同时添加真实的工业厂房环境作为渲染背景，通过三点布光方案突出桨叶曲面的流畅弧度与结构细节，让渲染效果贴近实物打样后的真实视觉表现。结构设计上，三叶布局的选型兼顾了船舶航行的推进效率与运行平稳性，每片桨叶的叶形采用大侧斜设计思路，有效降低螺旋桨运转过程中的空泡效应与振动噪声，桨叶的导边、随边均做了符合流体力学要求的厚度处理，叶梢位置做收薄优化，减少运转时的水流阻力。整个建模过程严格遵循船舶螺旋桨的设计规范，所有结构尺寸均参考民用小型船舶的推进部件参数进行比例缩放，模型无破面、无重叠面、无多余几何特征，各部件的装配关系清晰明确，既可以用于船舶推进系统的结构展示、教学演示，也可作为后续水动力仿真分析、3D打印实物样件的基础模型使用，完整还原了船用螺旋桨从参数确定到三维实体构建的全设计流程，曲面精度满足工业级设计的使用要求。
