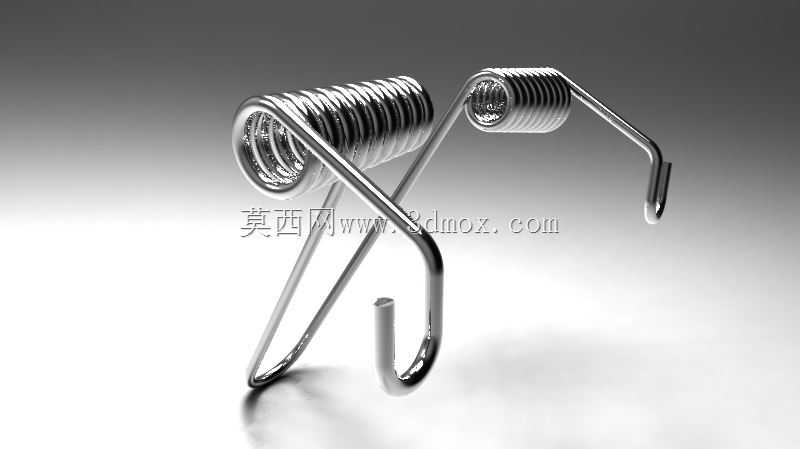

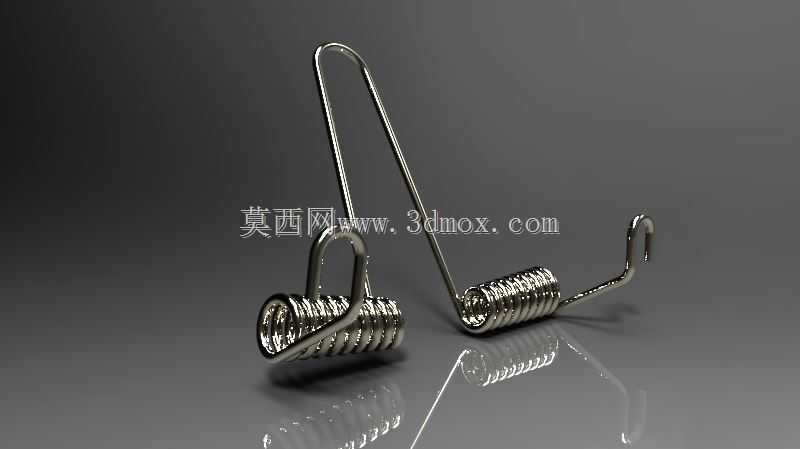

双扭簧异形扭转弹簧参数化结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:310655
  • 双扭簧异形扭转弹簧参数化结构设计
  • 双扭簧异形扭转弹簧参数化结构设计

这类异形双扭转弹簧属于机械结构里常用的弹性储能元件,日常在各类工装夹具、小型电器开合结构、农机操纵复位机构、汽车内饰卡扣组件里都能见到它的身影,和普通圆柱压簧、拉簧不同,它的力臂是根据安装空间定制弯折的,能在有限的装配空间里提供精准的扭转复位力矩,不需要额外设计复杂的导向结构就能完成指定角度的回弹动作。做这个结构的参数化设计时,首先要确认的是安装边界的限制:两个弹簧本体的中径要匹配安装位的定位销直径,保证弹簧套在销上转动时不会出现卡滞、偏磨的问题,簧圈之间的间隙要控制在合理范围,避免扭转受力时相邻簧圈互相挤压产生额外摩擦阻力,影响输出力矩的稳定性。两个伸出的力臂长度、弯折角度完全是根据实际受力点的位置确定的,长力臂对应大行程的按压复位场景,短力臂对应小角度、大扭矩的锁止复位场景,力臂末端的弯钩结构是为了卡入对应零件的卡槽里,避免弹簧受力时出现滑脱、移位的问题。从功能特性上看,这类扭簧的有效扭转角度要覆盖机构的全行程需求,设计时要预留10%左右的角度余量,避免弹簧长期工作在极限扭转角度下出现应力松弛,提前失效。簧丝的直径选择要匹配所需的复位力矩,通过参数化关联可以快速调整簧丝直径、簧圈中径、有效圈数、力臂长度这些核心参数,不需要每次重新绘制草图就能适配不同安装空间、不同力矩需求的使用场景。实际装配时要注意,弹簧的两个簧圈要分别套在对应的定位销轴上,保证两个簧体的同轴度偏差在允许范围内,力臂的受力方向要和弹簧扭转的切线方向一致,避免出现侧向力导致力臂变形、簧圈错位。这类弹簧在小型断路器的操作机构里,用来实现手柄的自动复位;在翻盖类设备的铰链结构里,用来提供开合的阻尼与回弹助力;在园林工具的操纵手柄里,用来实现松开手柄后自动回位切断动力,不同场景下只需要调整参数就能快速生成适配的结构,不需要从零开始建模,能大幅缩短结构设计的周期。建模过程中要注意簧丝与弯折力臂的过渡圆角处理,避免直角过渡造成的应力集中,实际生产中这个位置也是最容易出现断裂失效的部位,合理的圆角过渡能有效分散应力,提升弹簧的疲劳寿命。
