在消费电子、工业控制板卡的USB接口布局场景中,多端口并排设置时的电磁串扰、外部电磁干扰侵入问题一直是硬件结构设计需要重点解决的环节,这款四路USB端口屏蔽结构正是针对这类需求开发的硬件防护构件。从实际使用场景来看,该构件主要应用在集成多组USB2.0/USB3.0接口的工控主板、外置集线器、工业通讯网关设备上,安装位置覆盖板载USB接口的外侧焊接区域,通过金属壳体的包裹形成连续的电磁屏蔽腔体,一方面阻断端口工作时向外辐射的电磁信号,避免对板卡上其他高频敏感电路造成干扰,另一方面也能阻挡外界空间的电磁杂波耦合进USB信号链路,降低高速数据传输时的误码率。

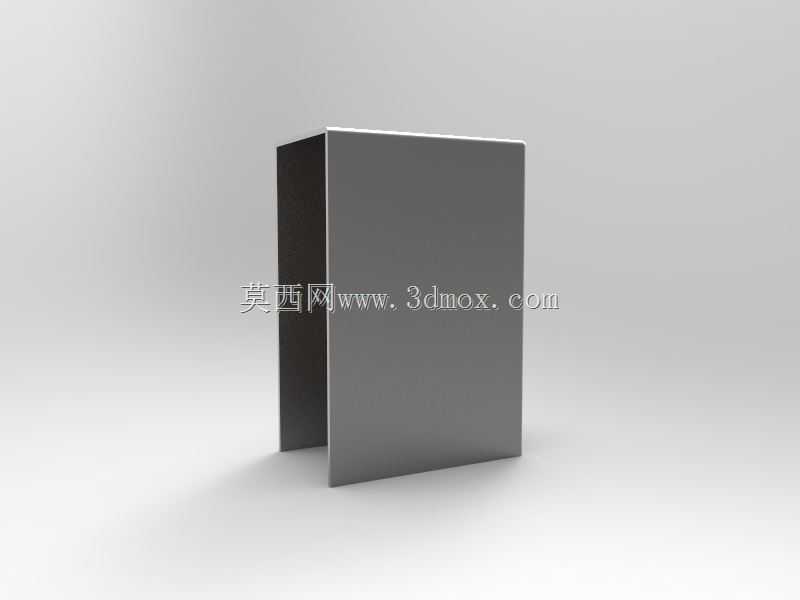

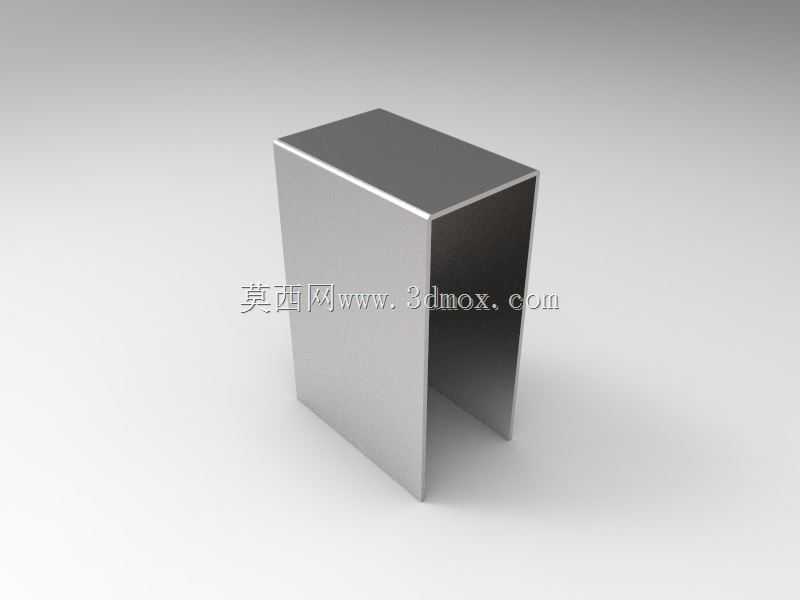

从设计思路上看,这款屏蔽罩采用单端开口的U型弯折结构,整体为一体冲压成型的金属薄壁件,没有多余的拼接焊缝,既保证了屏蔽腔体的导电连续性,也简化了生产加工的工序,降低批量制造成本。结构设计时充分考虑了安装边界的适配性,内腔宽度刚好覆盖四个并排布置的标准USB接口的横向总宽度,内腔深度匹配USB接口母座从板卡表面凸起的高度,安装时不会与接口本身的塑胶基座产生结构干涉,开口侧的边缘预留了与板卡屏蔽焊盘对齐的焊接引脚,过回流焊时可以直接固定在PCB板对应的接地焊盘上,不需要额外的固定卡扣或者螺丝,装配效率更高。
外形尺寸方面,屏蔽罩的顶部平面做了微小的圆角过渡处理,避免冲压加工后的锐边在装配时划伤操作人员或者损坏周边线材,侧壁的厚度控制在合理范围内,既保证足够的结构强度,在受到轻微外力挤压时不会产生形变挤压内部接口,也不会占用过多的板上空间,给周边的电容、电阻等贴片元件留出足够的安全距离。实际选型时需要注意,该屏蔽罩的安装位置需要与PCB上的接地焊盘完全匹配,焊接后要保证壳体与大地的导通电阻满足电磁兼容的测试要求,才能达到预期的屏蔽效果,同时在端口插拔USB接头时,屏蔽罩的侧壁可以起到一定的导向作用,避免接头斜插导致的母座焊盘脱焊问题,提升接口的整体使用寿命。
