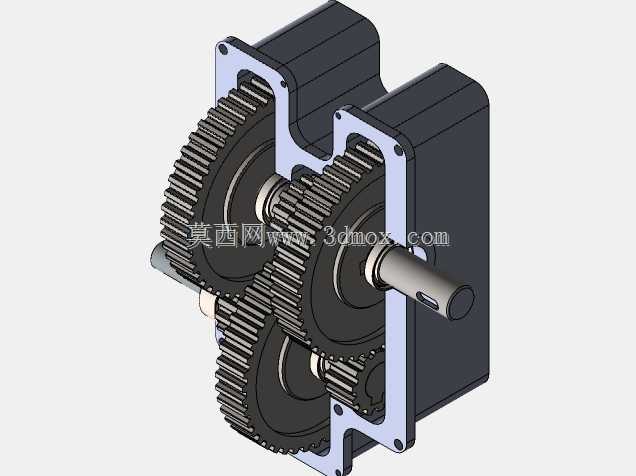

在常规工业传动场景里,这类闭式齿轮减速结构常被布置在原动机与工作执行机构之间,用来匹配两者的转速差、放大输出扭矩,覆盖输送线驱动、小型机床进给、轻工设备动力传输等多种对传动平稳性有要求的工况。整套结构采用剖分式箱体设计,上下箱沿通过螺栓组完成锁紧,既保证了齿轮啮合区域的密封性能,避免润滑油泄漏与外界粉尘杂质侵入啮合副,也方便后期检修时直接拆开上盖完成齿轮、轴承的检查与更换,不用整体拆卸设备端的连接轴系。

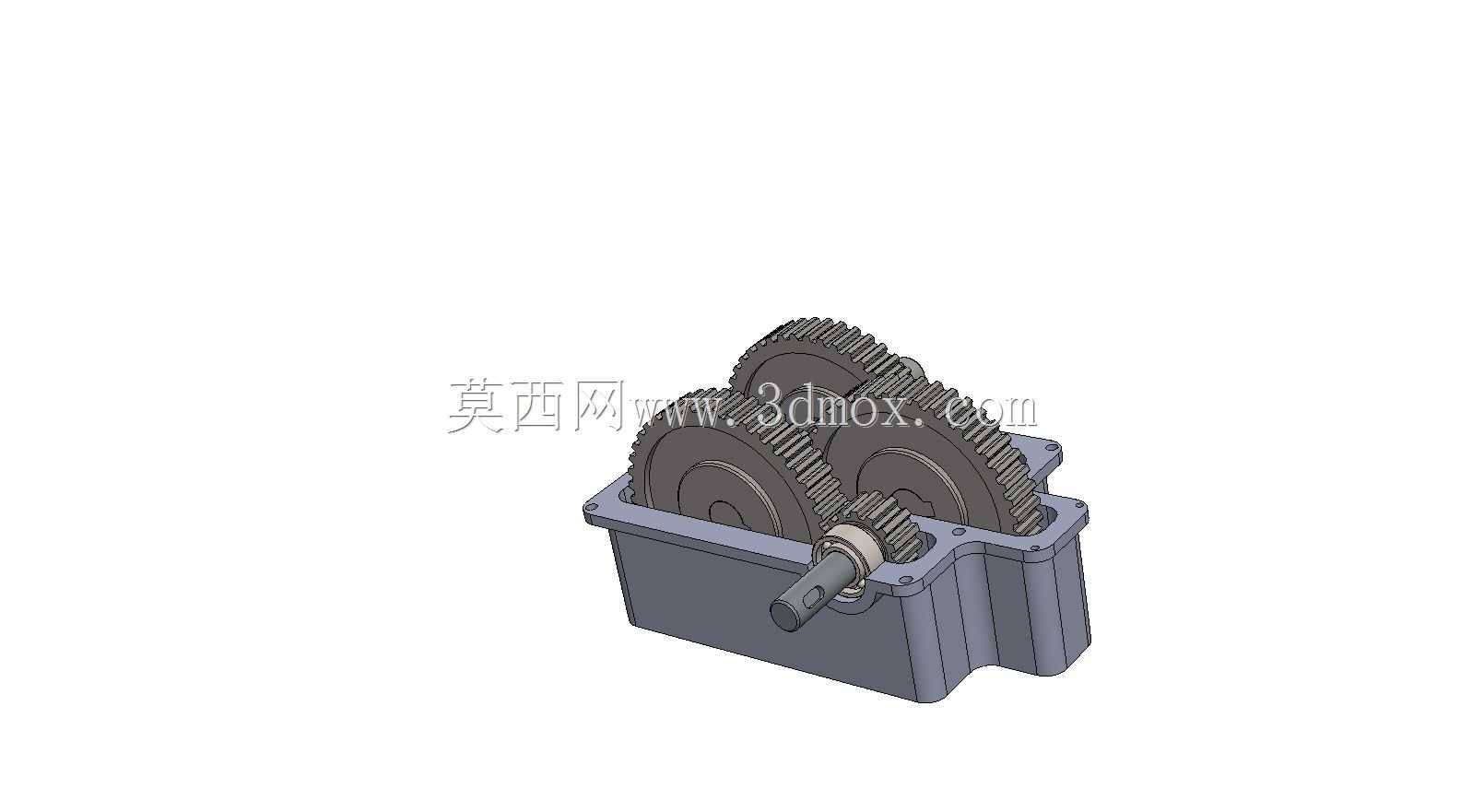

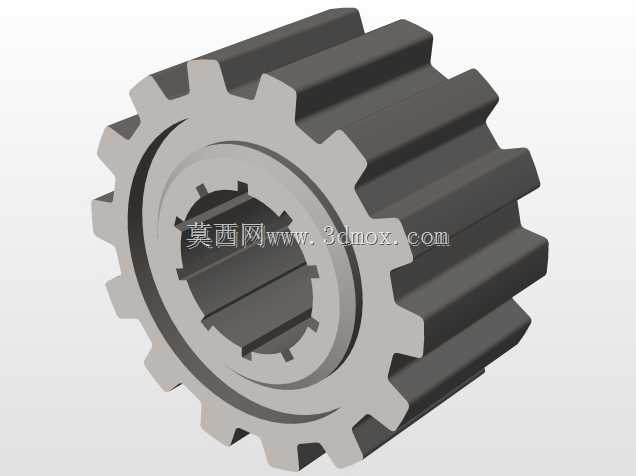

从传动布局来看,该结构采用两级圆柱齿轮减速的传动方案,高速级与低速级齿轮均采用直齿圆柱齿轮设计,加工难度低、装配时对轴向错位的容忍度更高,适合中小功率、固定安装的工业传动场景。输入轴从箱体一侧伸出,通过联轴器与原动机输出轴连接,动力经过高速级小齿轮传递给啮合的大齿轮完成第一级减速,再通过中间轴将动力传递给低速级齿轮副,最终由输出轴将放大后的扭矩传递给下游工作机构,整套传动链的传动比分配兼顾了两级齿轮的承载能力匹配,避免单级齿轮负载差过大导致的早期磨损。

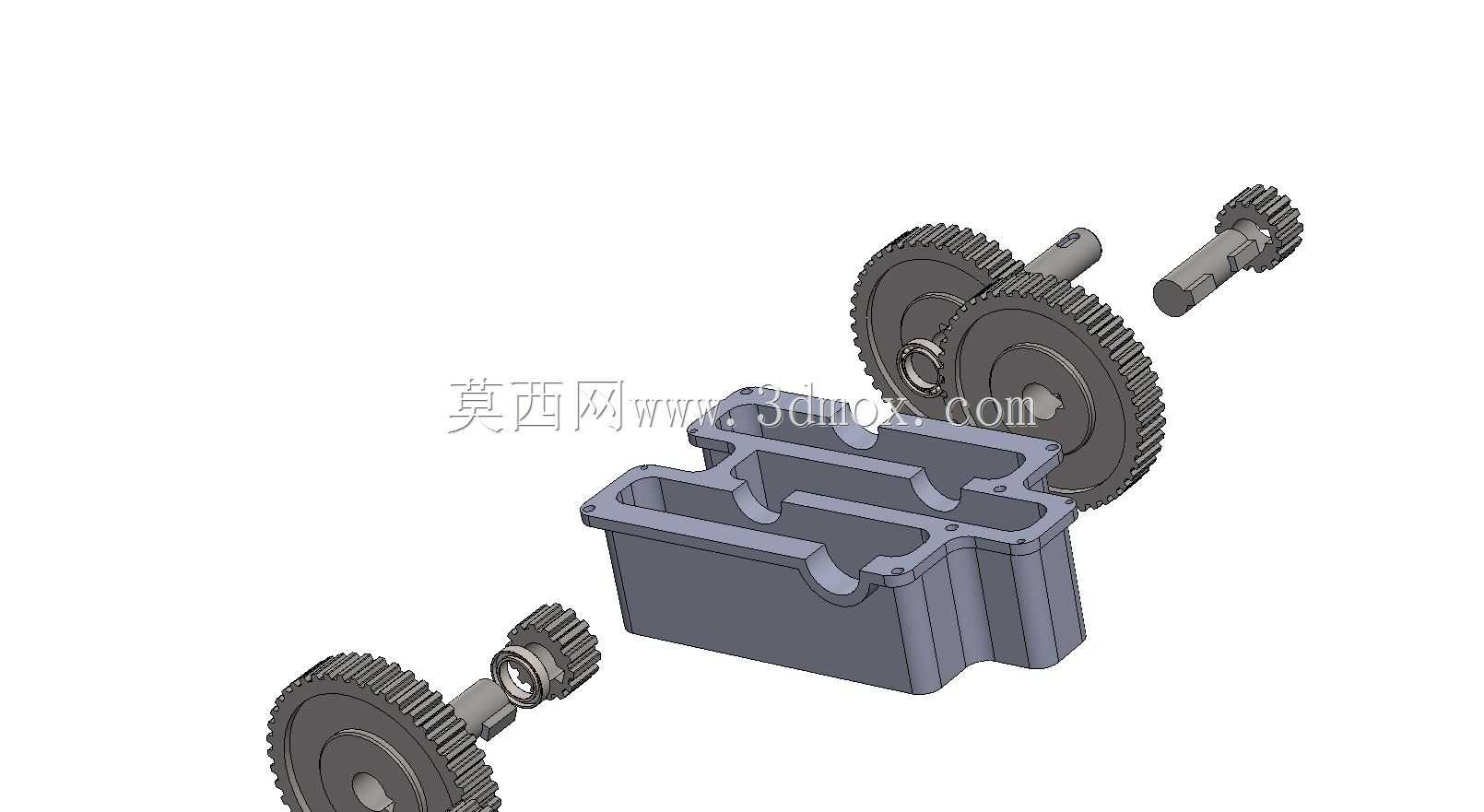

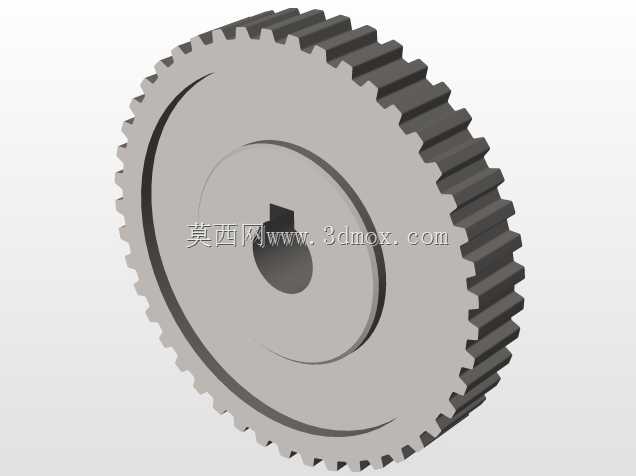

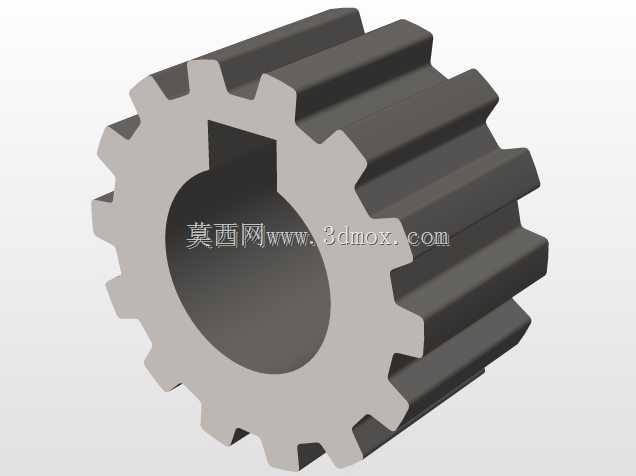

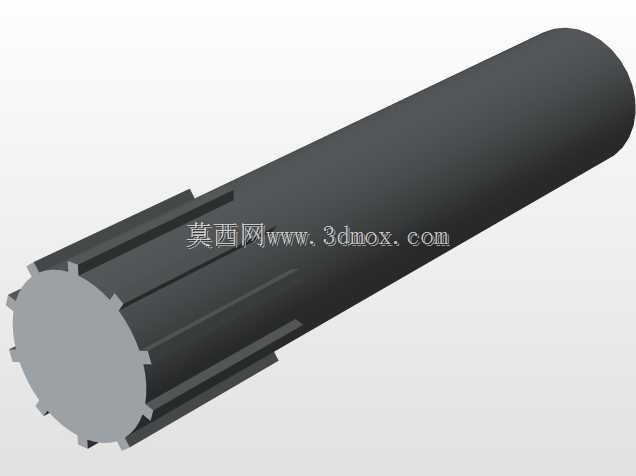

轴系设计上,三根平行布置的轴均通过滚动轴承支撑在箱体镗孔内,轴承位置对应设计有轴承孔台肩与端盖定位结构,既可以限制轴系的轴向窜动,也能通过端盖处的密封结构阻挡润滑油沿轴表面外渗。齿轮与轴之间采用平键连接传递扭矩,轴上设计有对应的轴肩、轴套结构完成齿轮与轴承内圈的轴向定位,装配时按照从轴端依次套装零件的顺序即可完成轴系预装,再整体装入箱体轴承孔内,装配工艺性较好。

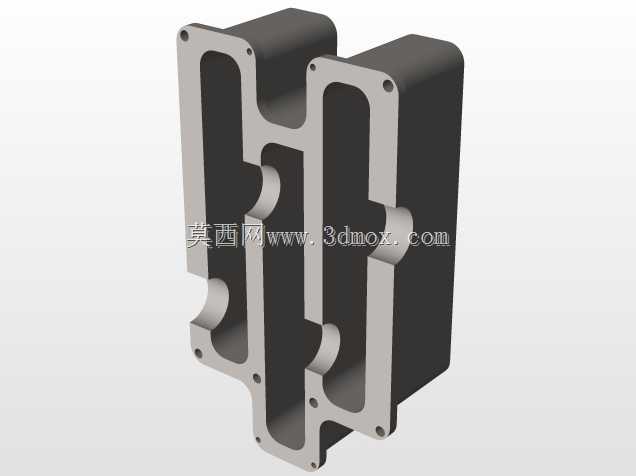

箱体的外形设计充分考虑了安装与维护的边界要求,箱体底部设计有平整的安装基面,四周预留有地脚螺栓安装孔,可直接固定在设备机架或者混凝土基础上,安装时需要保证输入、输出轴的同轴度与连接设备的轴系偏差在允许范围内,避免附加径向力导致轴承过早失效。箱体顶部设计有透气帽安装位,用来平衡箱体内外气压,避免长时间运转后箱内温度升高、压力增大导致的密封失效;箱体下部设计有油塞安装孔,方便定期更换箱体内的润滑油,油位观察结构可直接布置在箱壁侧面,日常巡检时可快速确认箱内润滑油液位是否在合理区间,保证齿轮啮合时的飞溅润滑效果。
设计这类减速结构时,首先需要根据传递功率、输入转速、目标输出转速确定总传动比,再按照等强度、最小转动惯量的原则分配两级传动比,同时核算每一级齿轮的接触强度与弯曲强度,确定齿轮的模数、齿数、齿宽参数;之后根据齿轮受力情况计算轴的最小直径,结合轴上零件的布置确定各轴段的长度与直径,选择对应载荷等级的滚动轴承,验算轴承的额定寿命是否满足设备使用周期要求。箱体的壁厚、加强筋布局需要结合铸造工艺要求设计,避免出现壁厚突变导致的铸造缺陷,箱沿的连接螺栓间距需要控制在合理范围,保证密封面的压紧力均匀,避免运转时出现渗油问题。
实际选型应用时,需要注意该结构的安装尺寸边界,输入、输出轴的轴径、键槽尺寸、伸出长度需要与配套的联轴器、传动轮尺寸匹配,箱体的中心高、地脚孔间距要适配现场安装基座的尺寸,避免出现安装干涉。同时要根据设备的负载特性确认减速装置的额定输出扭矩是否留有足够的安全余量,对于频繁正反转、有冲击负载的工况,需要适当放大选型的功率余量,避免轮齿断裂或者轴系变形过大影响啮合精度。日常维护中,需要定期检查轴承部位的温升、箱体内润滑油的清洁度,按照运转周期及时更换润滑油、检查密封件的老化情况,保证整套传动装置长期稳定运转。
