牙科诊疗用分格棉卷收纳存储装置

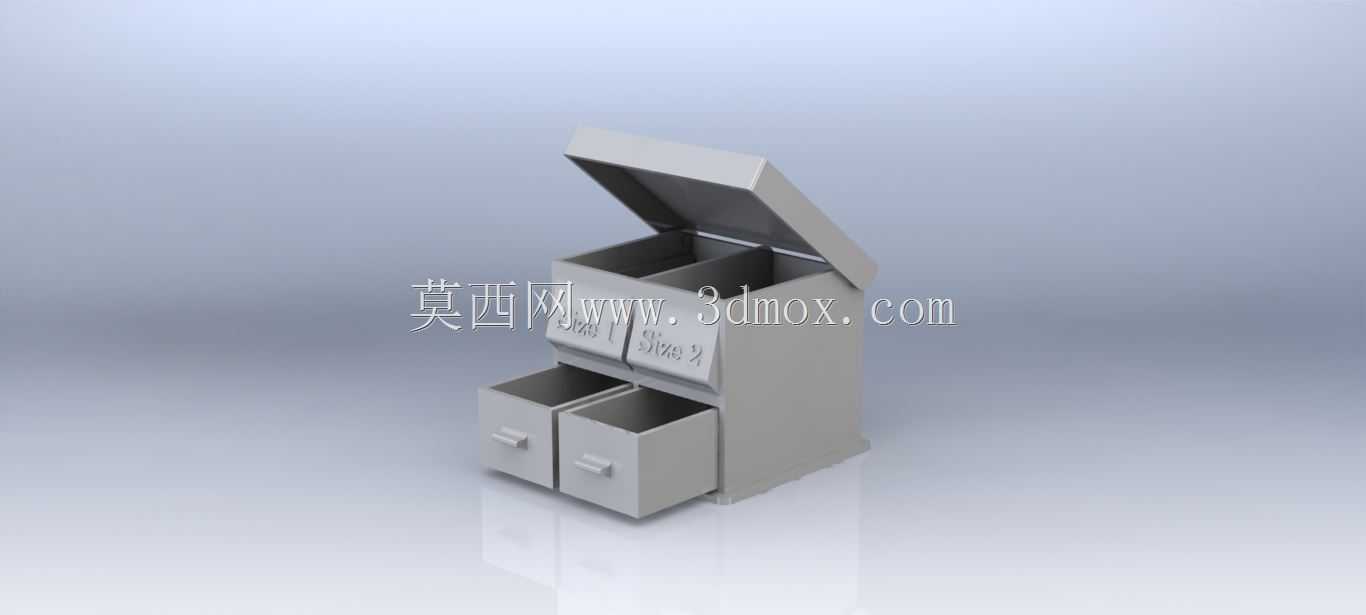

这款牙科棉卷收纳装置，主要适配口腔诊疗场景的操作台摆放需求，日常放置在牙科综合治疗台的侧方置物区，用来分类存放不同规格的消毒棉卷，避免诊疗过程中棉卷外露受到污染，同时能让医护人员快速取用对应耗材，减少操作过程中的无效动作。从结构设计来看，整体采用立式分层布局，上部设置两个独立的翻盖式储物格，翻盖采用斜切式开合结构，开启后上盖不会遮挡取物视线，合盖后能形成相对密闭的储物空间，阻隔诊疗过程中飞溅的水雾、粉尘接触内部存放的棉卷；下部设置两个抽拉式抽屉，抽屉采用内嵌式滑轨，抽拉行程控制在整体深度的三分之二，避免抽拉过度导致抽屉脱落，抽屉正面设置一体化的抠手位，没有额外突出的结构，减少日常清洁的死角。设计过程中充分考虑了诊疗场景的清洁需求，所有外轮廓棱边都做了R3的圆角过渡，不存在尖锐的直角结构，避免剐蹭医护人员的手部或是诊疗耗材，同时外表面没有多余的凹槽、凸起结构，日常使用含氯消毒剂擦拭时不会残留积液。整体外形尺寸控制在宽度180mm、深度150mm、高度260mm的范围内，底部设置四个高度2mm的防滑垫脚，放置在光滑的治疗台台面上不会出现滑移，垫脚的高度预留了足够的通风间隙，避免装置底部长期贴合台面滋生霉菌。上部翻盖格的单格内部尺寸为宽70mm、深120mm、高100mm，可分别存放未拆封的长绒棉卷和脱脂棉条，下部抽屉的单格内部尺寸为宽70mm、深120mm、高80mm，可存放拆封后待用的小规格棉卷以及配套的棉棒类耗材，不同储物区域的功能划分清晰，不会出现不同耗材混放的情况。结构壁厚统一设置为2.5mm，采用一体注塑成型的工艺逻辑设计，所有配合面的间隙控制在0.3mm以内，既保证翻盖和抽屉的开合顺畅，又不会出现过大的缝隙导致灰尘进入内部。在安装边界方面，这款装置不需要额外的固定结构，直接放置在台面上即可使用，摆放时需要预留上部150mm的开合空间，保证翻盖可以完全开启到最大角度，不会被上方的治疗台置物架遮挡；侧方需要预留30mm的抽拉操作空间，方便医护人员单手拉开抽屉取用耗材。日常使用过程中，上部翻盖可以在诊疗间隙保持闭合状态，仅在需要取用大规格棉卷时开启，下部抽屉可以在频繁取用时保持半开状态，适配不同诊疗节奏下的使用需求，整体结构没有易损的小零件，长期反复开合使用也不会出现结构松动的问题。
