台式机前置PS2双USB接口屏蔽壳体结构

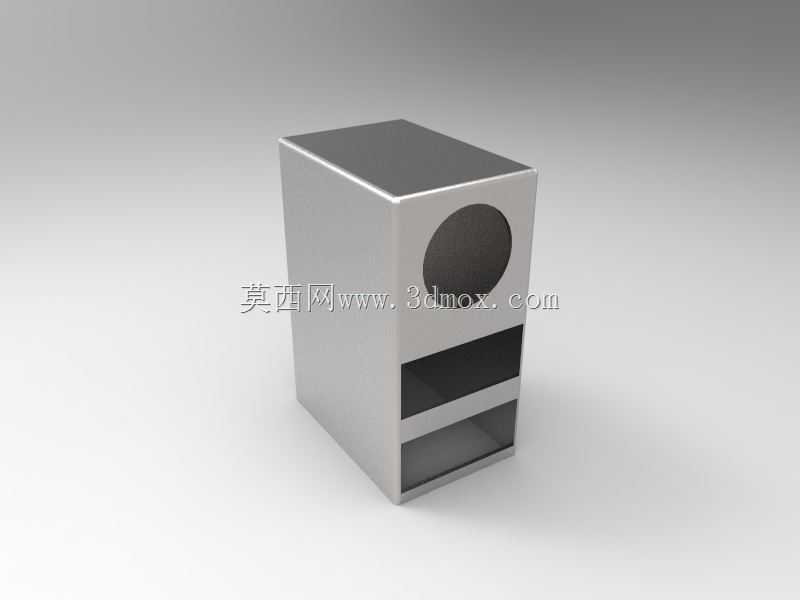

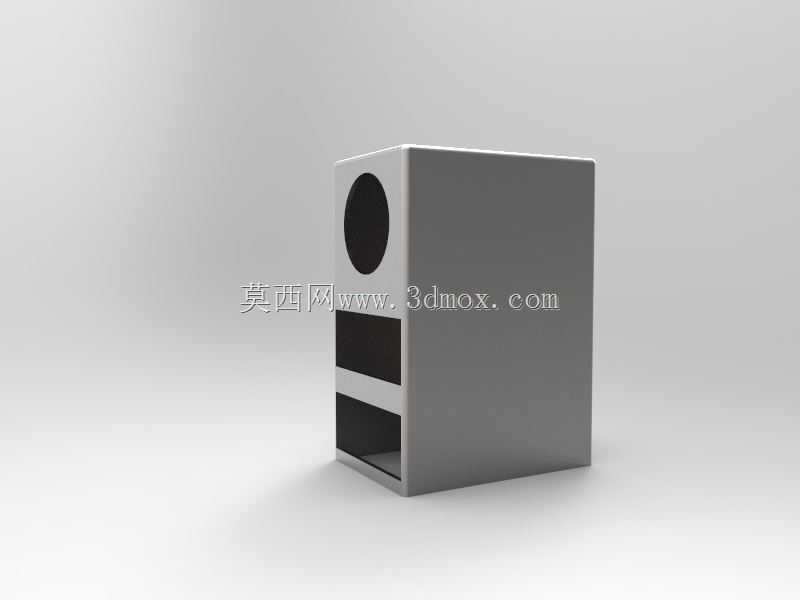

在台式计算机机箱前置接口的结构设计中，接口屏蔽件是容易被忽略但直接影响整机电磁兼容性能的关键结构件，这款PS/2双USB屏蔽壳体正是针对前置IO接口的电磁防护需求开发的结构件。日常使用场景里，机箱前置接口需要频繁插拔键鼠、U盘等外设，接口位置的电磁泄漏不仅会干扰周边无线设备的信号传输，还可能让外部电磁干扰窜入主板电路，造成外设识别异常、数据传输丢包等问题，这类屏蔽件的核心作用就是通过金属壳体的导通接地，在接口位置形成连续的电磁屏蔽层，阻断干扰信号的传输路径。从结构设计思路来看，这款壳体采用一体化折弯成型的金属结构，整体为长方体空腔构型，顶部预留的圆形开孔对应PS/2接口的安装位置，下方两个分层的矩形开槽对应两个USB接口的伸出空间，壳体的边缘预留了与机箱前面板、主板IO支架贴合的安装折边，装配时可以通过卡扣或者螺丝直接固定在前面板内侧，不需要额外设计复杂的连接结构，能有效减少装配工序。实际选型时需要注意安装边界的匹配，壳体的外部长宽尺寸需要和机箱前面板预留的接口安装槽完全契合，深度方向要预留出接口焊板后的伸出余量，避免出现接口插不到位、壳体与主板元件干涉的问题；壳体表面做了导电氧化处理，装配时要保证折边位置与机箱金属框架可靠导通，才能真正发挥屏蔽效能，若接触位置存在漆面或者绝缘层，会大幅降低屏蔽效果。不同于后置IO接口的一体化挡板结构，前置接口的屏蔽件需要兼顾插拔时的结构强度，这款壳体的侧壁做了加厚折弯处理，频繁插拔外设时不会出现壳体变形、接口移位的问题，空腔内部的空间也预留了接线或者飞线的余量，适配不同厂商的前置IO模组接线方案，在商用台式机、工业控制计算机的前置接口设计中都能适配使用。
