电线电缆双工位收线设备结构设计

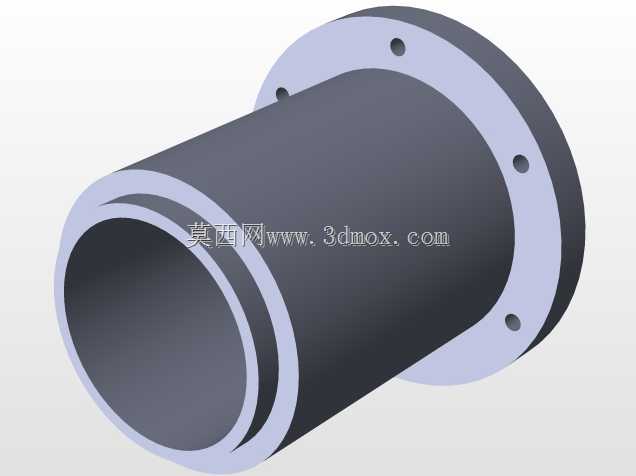

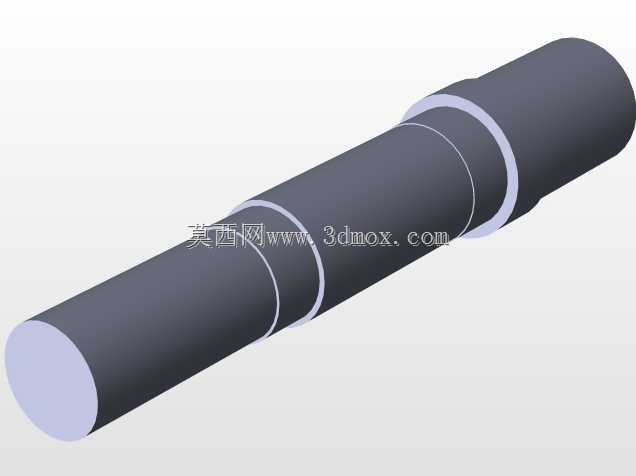

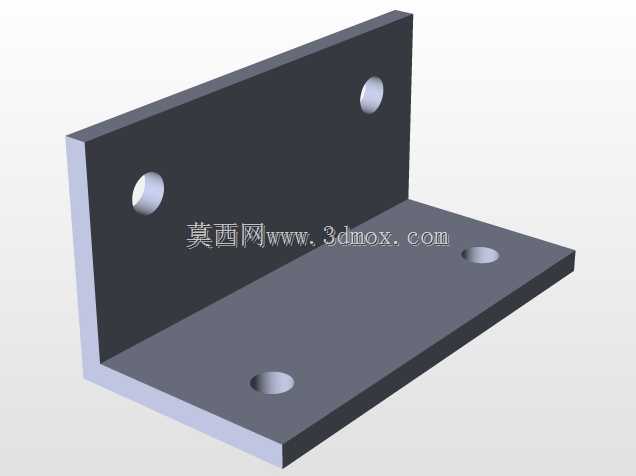

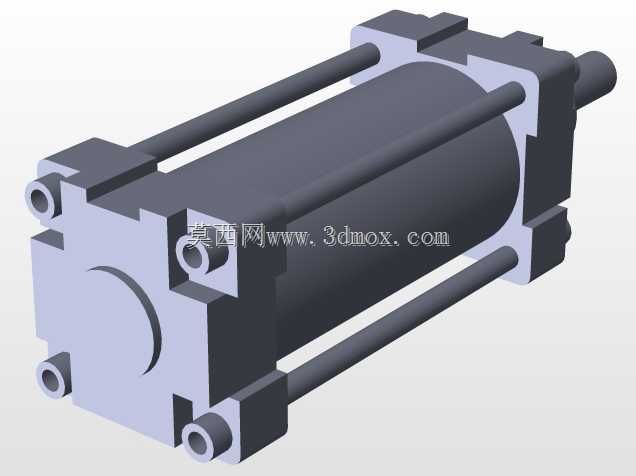

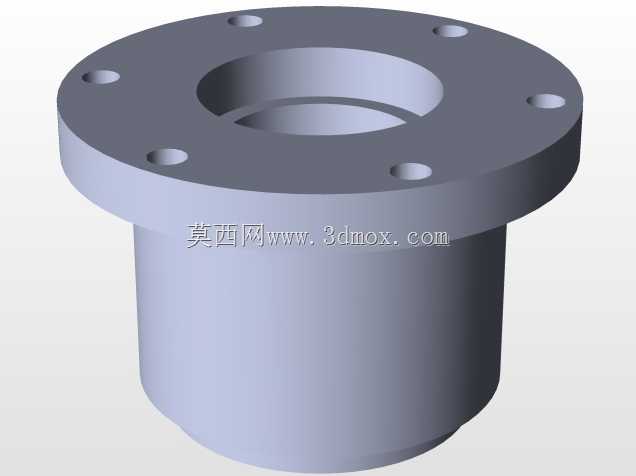

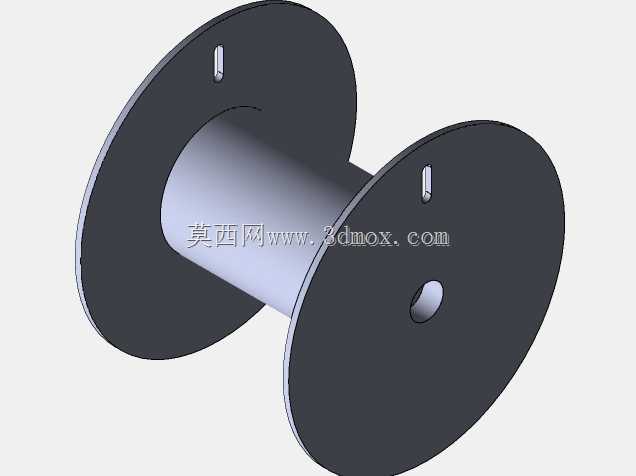

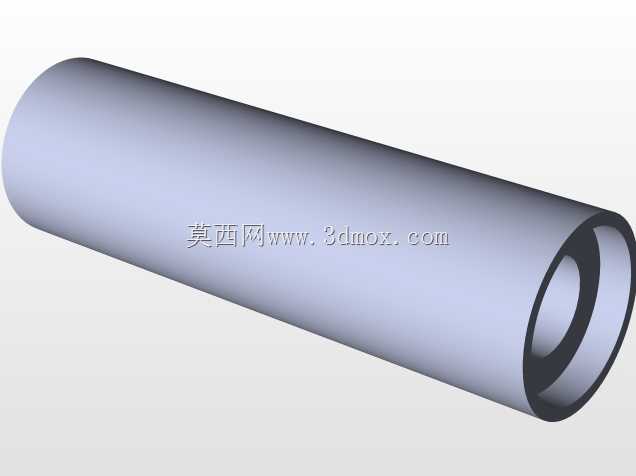

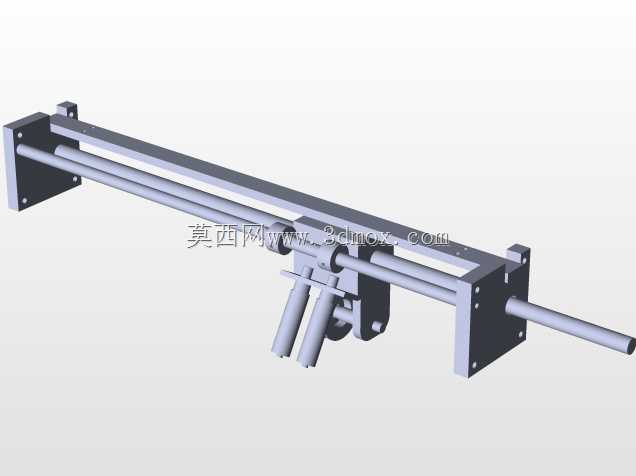

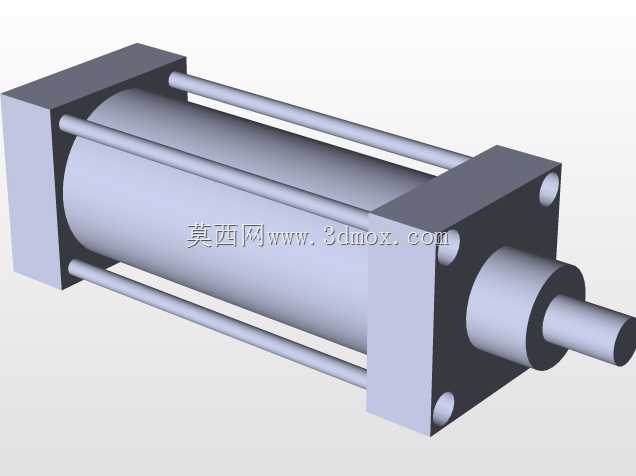

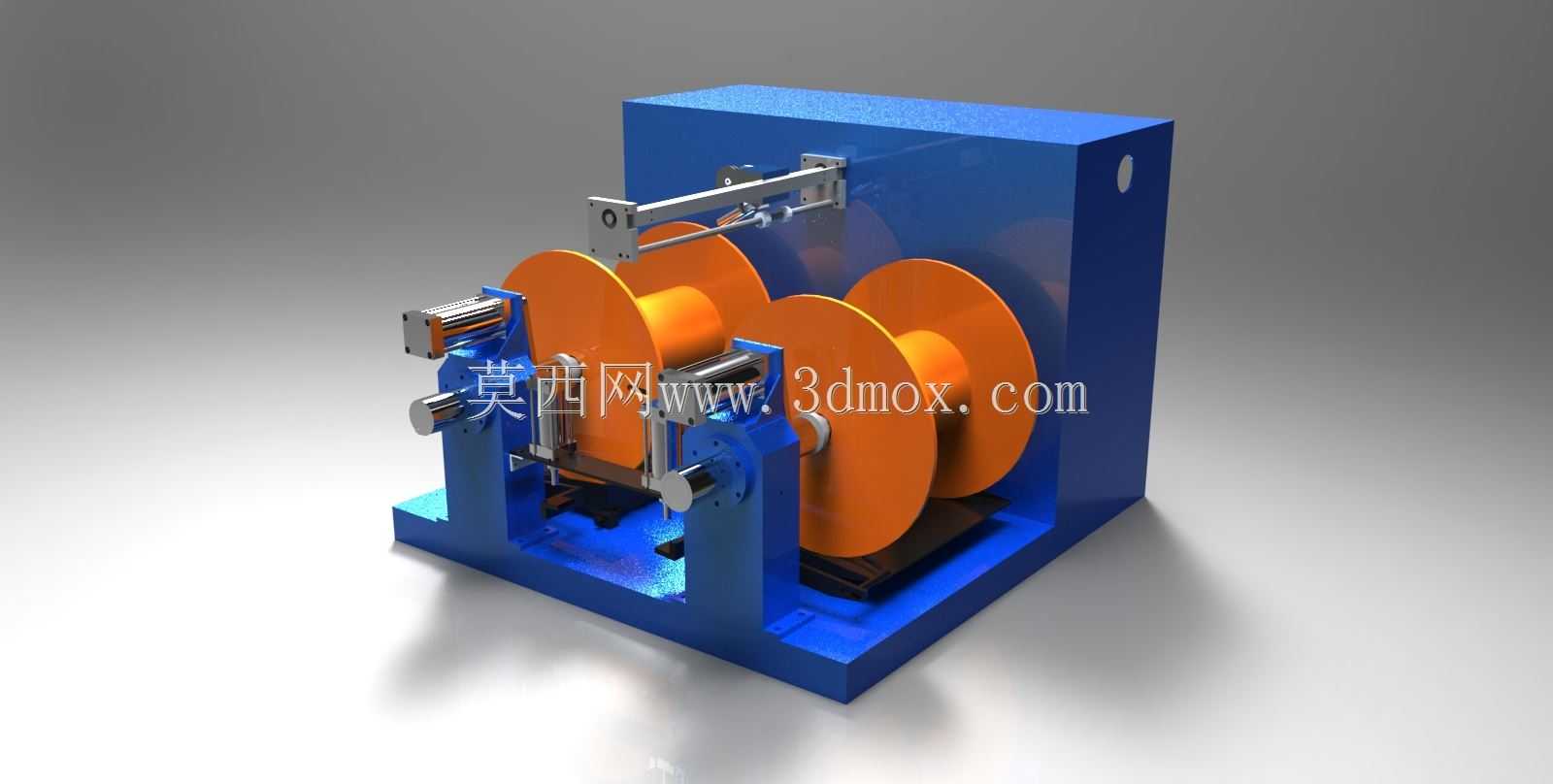

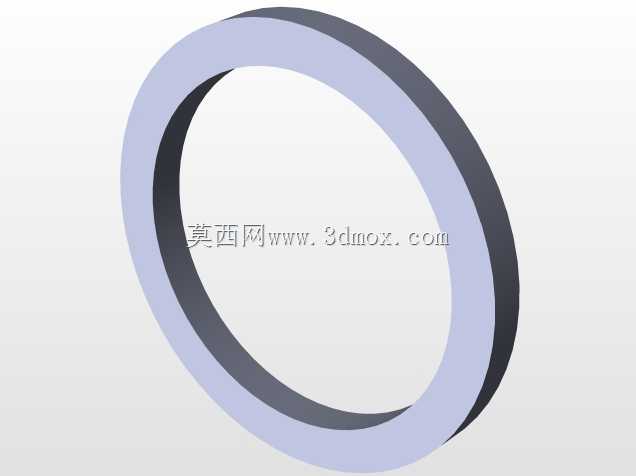

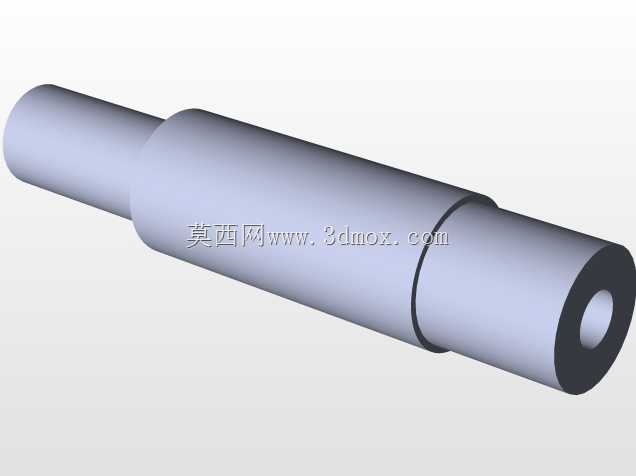

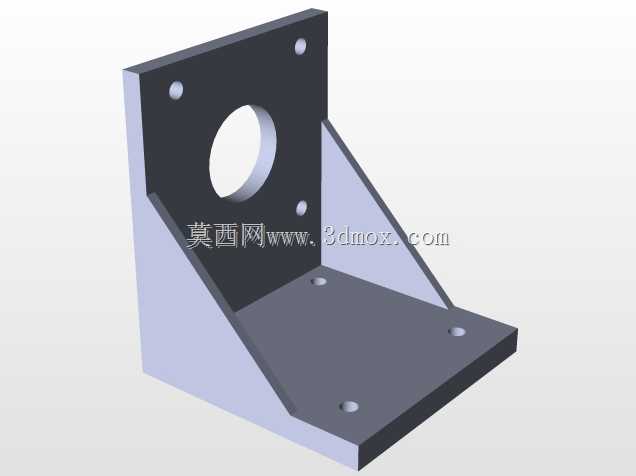

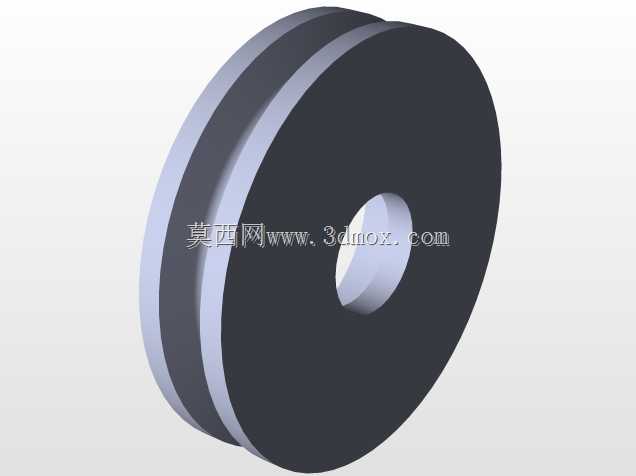

该设备面向电线电缆生产环节的成卷收线工序设计，采用双工位对称布局，可在单工位满卷后快速切换至另一工位接续作业，大幅减少换卷过程中的生产线空停时长，适配中小线径线缆的连续生产收卷需求。设备主体采用一体式焊接机架作为承载基础，底部安装面预留标准地脚螺栓孔位，可直接固定于车间混凝土地面，机架整体做喷塑防锈处理，适配线缆生产车间多尘、存在少量拉丝油雾的作业环境。双卷取工位的主轴采用同轴对称布置，每个工位配置独立的涨紧式夹头，可适配行业通用规格的塑料线盘与铁制线盘，夹头的涨紧行程覆盖常规线盘的内孔尺寸范围，更换线盘时无需额外加装过渡套，操作便捷。设备上部配置可往复移动的排线机构，排线导轮采用耐磨尼龙材质，导轮槽型适配对应线径的线缆外轮廓，排线机构的移动行程与线盘的有效卷绕宽度匹配，通过同步带传动实现与主轴转速的随动匹配，保证线缆在线盘上排布整齐，避免出现压线、乱层问题，减少后续放线过程中的线缆打结、护套刮伤风险。设备侧部的立式箱体用于容纳传动组件与电气控制元件，箱体侧面开设散热通风孔，同时预留检修门，方便日常维护时对内部传动件、接线端子进行检查调整。从安装边界来看，设备整体宽度控制在常规线缆生产线的工位间距范围内，操作侧预留足够的换盘操作空间，出线方向可对接前端挤出生产线、成缆机的出线端，无需额外加装过长的导向过桥。设计过程中对主轴的动平衡做了校核，保证在额定收卷转速下运行平稳，无明显振动，排线机构的导轨采用线性滑轨，往复移动无卡滞，涨紧夹头的锁紧机构采用气动驱动，夹紧力稳定，可避免高速收卷过程中线盘松脱甩出。设备的张力控制采用被动式阻尼结构，可根据线缆的线径与材质调整阻尼大小，保证收卷过程中线缆张力恒定，避免拉细线芯或松卷垮线，双工位的切换机构采用手动定位销结构，定位精度满足排线对位要求，同时降低设备的制造成本与维护难度，适合中小型线缆生产企业的产线配套使用。
