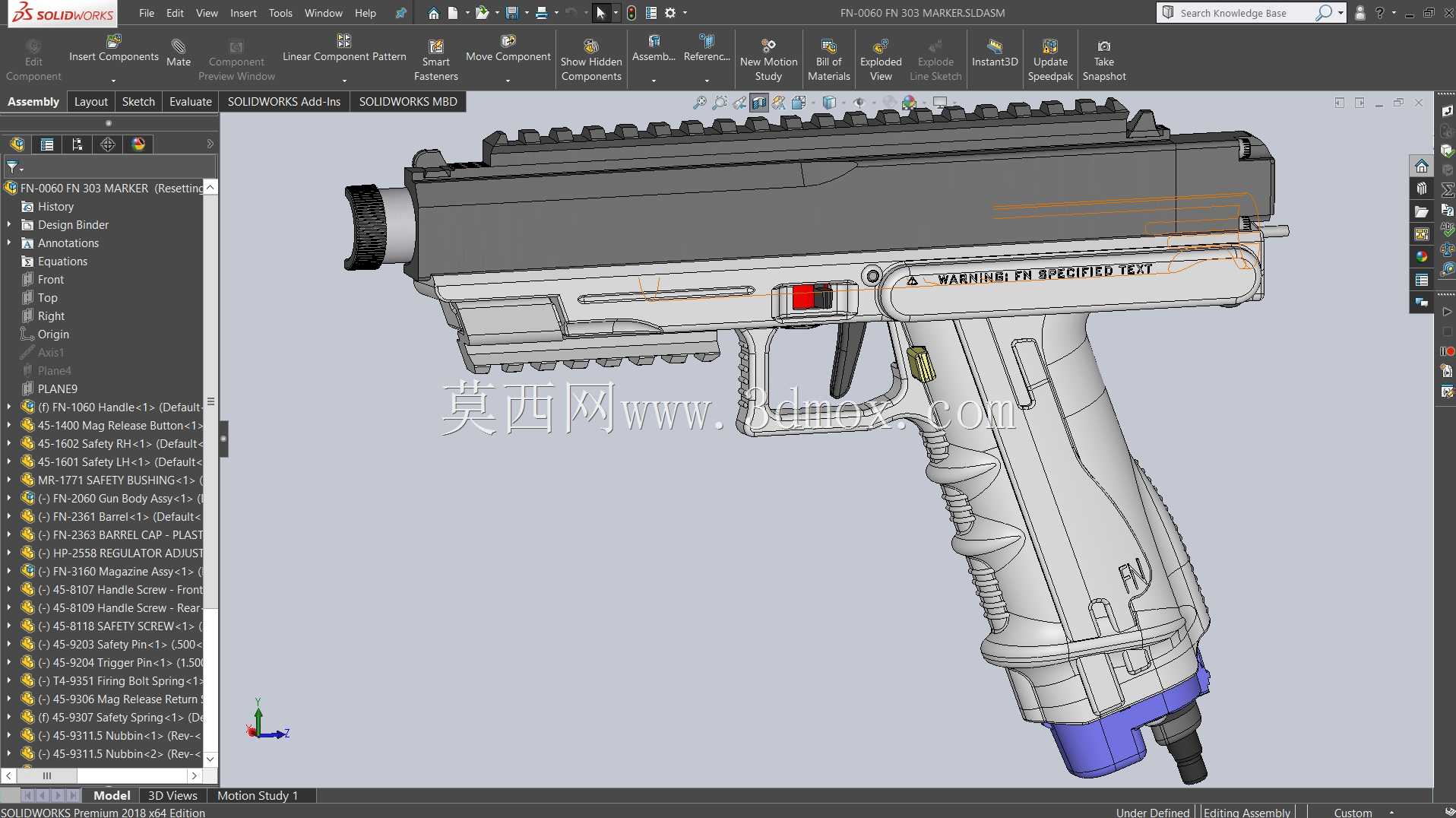

FN303防暴发射器内部结构三维数模

该款非致命防暴发射器的三维结构设计，核心围绕低致命性驱散场景的使用需求展开，整体采用模块化布局思路，将发射动能组件、弹仓供弹结构、握持操作单元、战术扩展接口整合为紧凑的整体结构。从实际应用场景来看，这类装备主要适配公共秩序维护场景下的近距离非接触驱散作业，可适配多种非致命载荷，包括标记弹、痛球弹、催泪弹等不同功能弹种，无需对主体结构做改动即可快速切换载荷类型，满足不同处置场景的使用需求。

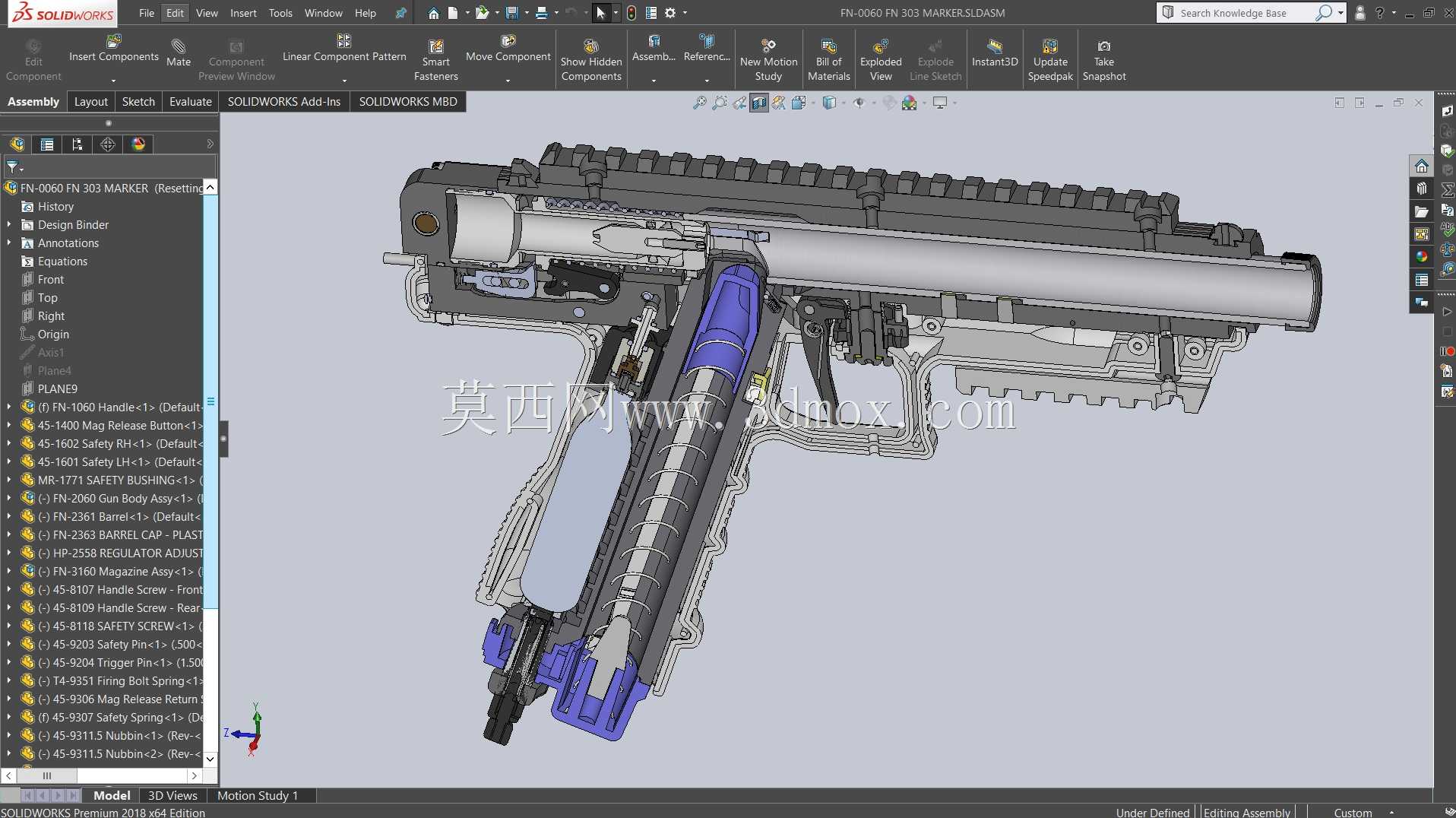

结构设计层面，发射器主体采用上下分体式机匣布局，上部为发射管与气压储能组件的安装腔体，下部集成扳机击发机构、握把与可拆卸式弹匣供弹结构，整体拆分后可快速完成日常维护与故障零件更换，无需专用工装即可完成野战条件下的拆解保养。外部顶部设置全长度皮卡汀尼导轨，可适配瞄准镜、战术灯、激光指示器等不同战术附件，导轨安装基准与机匣主体加工为一体，保证附件安装后的定位精度，避免重复拆装带来的瞄准偏差。握把部分采用符合人体工程学的倾斜角度设计，握持区域做了防滑纹理处理，配合扳机护圈的扩大设计，可支持佩戴防护手套时的正常操作，适配全天候户外执勤的使用需求。

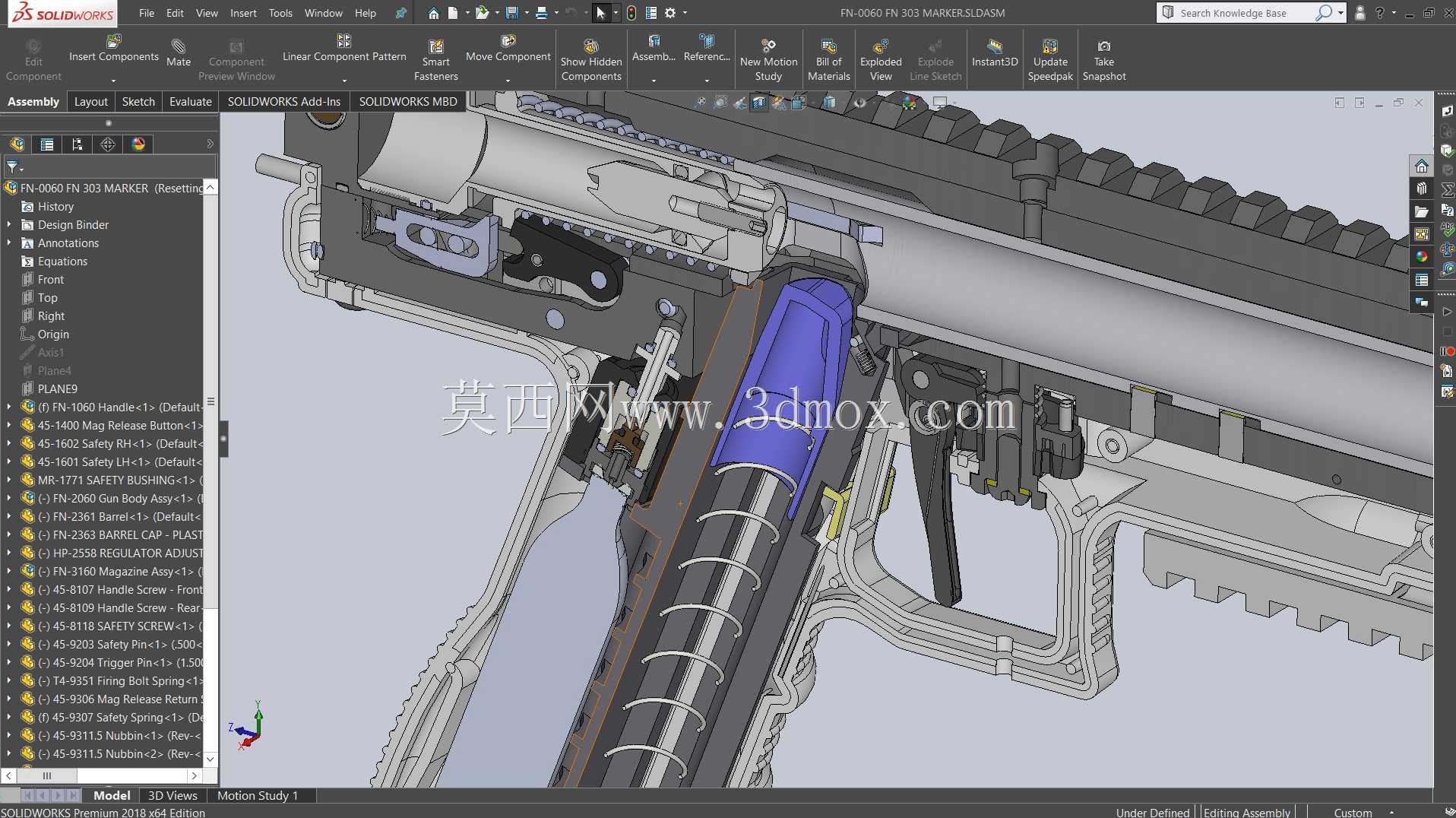

从安装边界与尺寸控制来看，整体结构在保证15发左右容弹量的前提下，将全枪长度控制在便携尺寸范围内，枪管长度与储能腔容积做了匹配优化，既保证弹丸出膛后的有效射程与动能控制在非致命阈值内，又避免整体长度过大影响狭窄空间内的操作灵活性。内部供弹结构采用弹簧驱动的托弹板设计，弹膛与供弹口的对位公差控制在0.1mm以内，保证供弹过程的顺畅性，避免出现卡弹故障。击发机构采用纯机械击发结构，无需外接电源即可工作，环境适应性更强，可在高低温、高湿等复杂环境下保持可靠工作状态。

结构细节上，发射器的外露零件均做了圆角过渡处理，避免尖锐棱角在携行过程中勾挂衣物或装具，金属结构件与聚合物握把、护木部件的连接采用定位销加螺丝的固定方式，既保证连接强度，又控制整体重量，长时间携行不会产生过大的负重负担。发射管内部采用光滑内壁设计，减少弹丸发射时的摩擦阻力，保证弹丸飞行轨迹的稳定性，枪口位置设计有适配不同载荷的初速调节结构，可根据使用场景调整发射压力，控制弹丸的终点动能，避免过度伤害。
