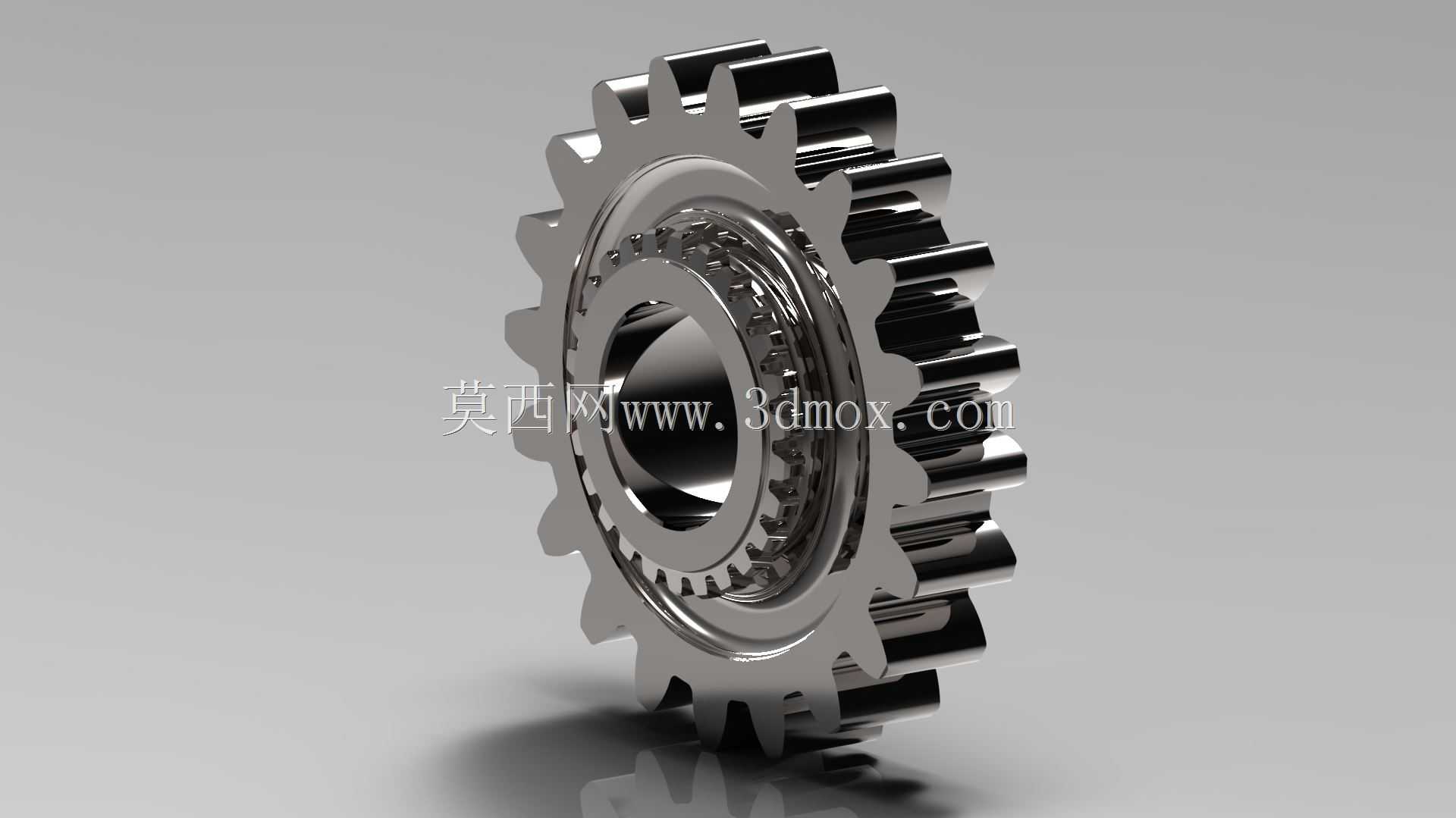

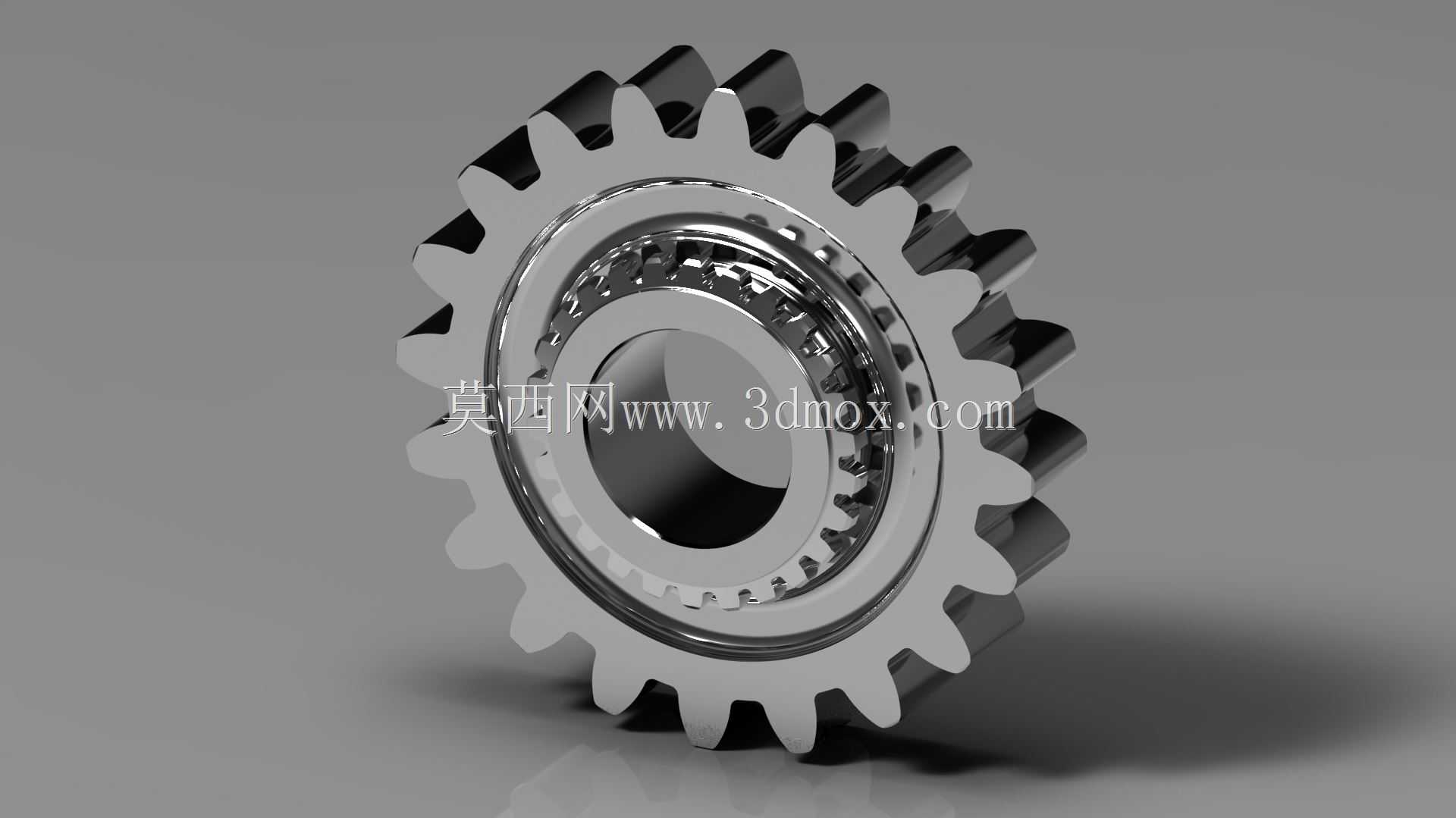

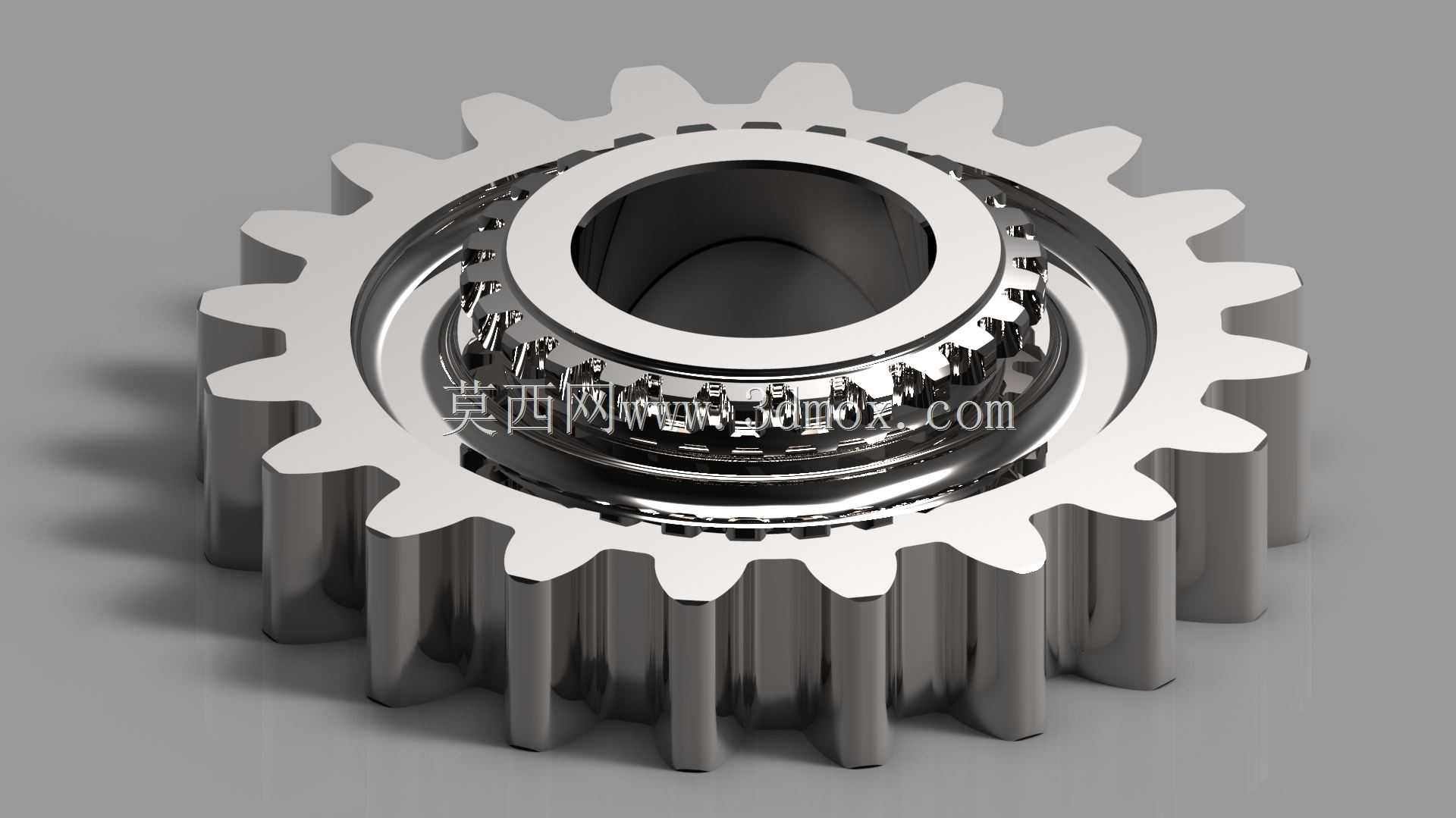

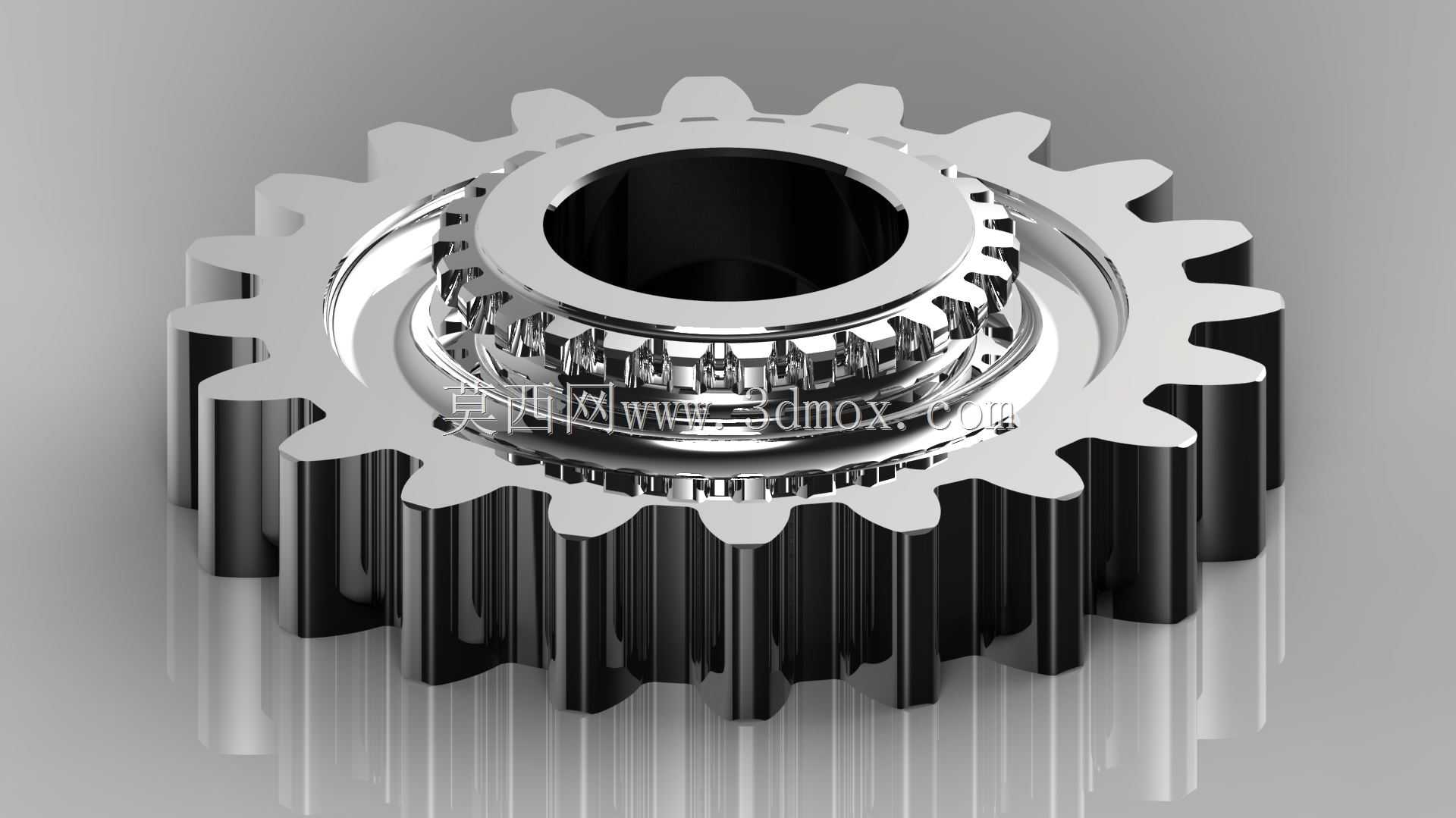

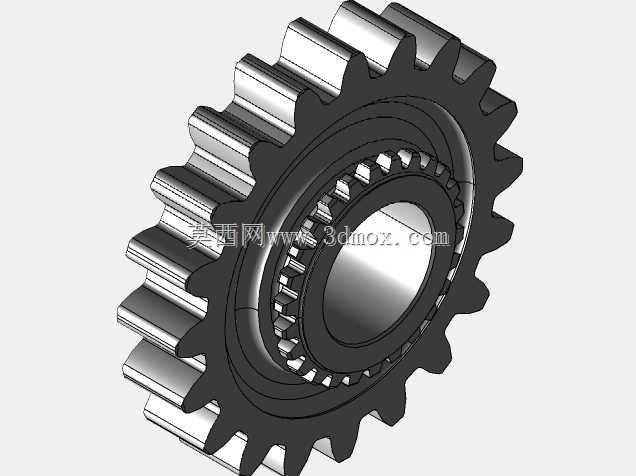

金属传动齿轮排挡结构三维设计

这款金属齿轮结构主要适配动力传动系统的排挡变速场景，在机床进给机构、小型动力传输单元、轻工设备变速模块中都能见到同类结构的应用，核心作用是通过齿部的精准啮合传递扭矩，同时配合换挡机构实现不同传动比的切换，满足设备不同工况下的转速与扭矩输出需求。从设计逻辑来看，齿形采用渐开线齿廓加工，齿向做了修形处理，能有效降低啮合过程中的冲击载荷，减少齿面磨损，延长零件使用寿命；齿圈与内部的滚道结构做了一体化同轴设计，保证转动过程中的径向跳动量控制在合理区间，避免传动过程中出现卡滞、异响问题。安装边界方面，齿轮内孔采用基准孔设计，可与对应规格的传动轴通过键连接实现周向固定，端面预留有挡圈安装槽，能实现轴向定位，防止运转过程中出现轴向窜动；齿顶圆、齿根圆的尺寸公差按照中等精度传动要求设定，既可以满足通用传动场景的精度需求，也能控制加工成本，适配批量生产的工艺要求。实际应用中，这类齿轮常与同步器、滑移齿套配合组成排挡机构，在换挡过程中通过齿部的导向倒角实现平顺啮合，避免打齿问题；齿面做了硬化处理，表面硬度满足长期交变载荷下的使用要求，能承受频繁换挡带来的瞬时冲击。结构设计上，齿轮辐板采用等强度设计，在保证整体结构刚度的前提下尽可能降低零件自重，减少转动惯量，让换挡操作更轻便，同时降低运转过程中的能耗；内部的滚道结构可直接集成轴承安装位，减少装配环节的零件数量，提升整个传动模块的集成度，缩小整体安装空间。在设备选型匹配时，需要核对齿轮的模数、齿数、压力角参数与啮合副的对应参数完全一致，同时保证安装中心距的公差符合设计要求，才能保证齿面接触斑点分布合理，实现平稳的动力传输；日常运维中，这类齿轮需要配合对应的润滑介质使用，在齿面形成油膜，减少金属直接接触带来的磨损，保障传动效率与使用寿命。
