SolidWorks平台设计的锥柱组合小齿轮结构

项目分类:3D模型 发布时间:2021-10-12 ID:310646

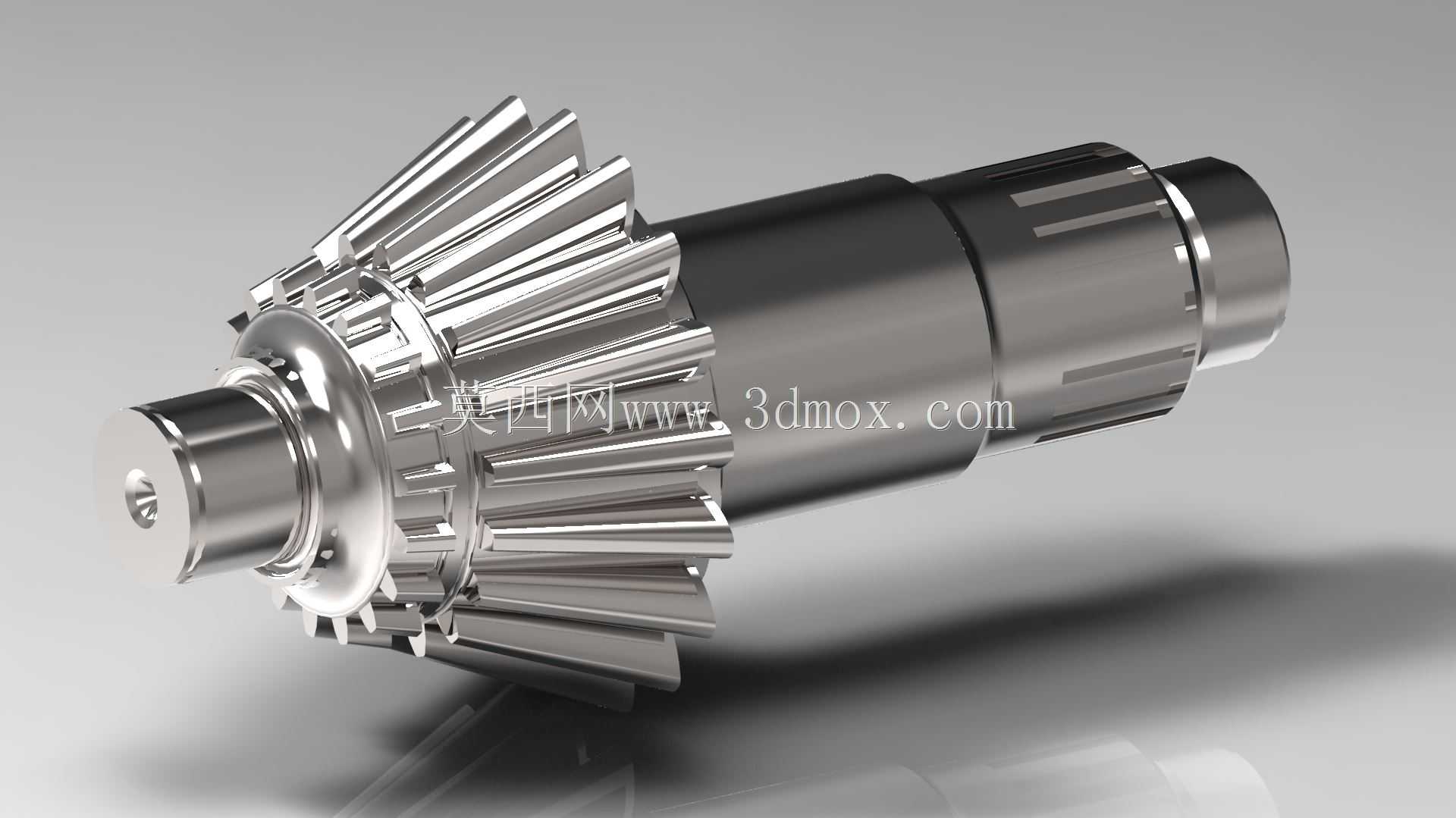

  • SolidWorks平台设计的锥柱组合小齿轮结构

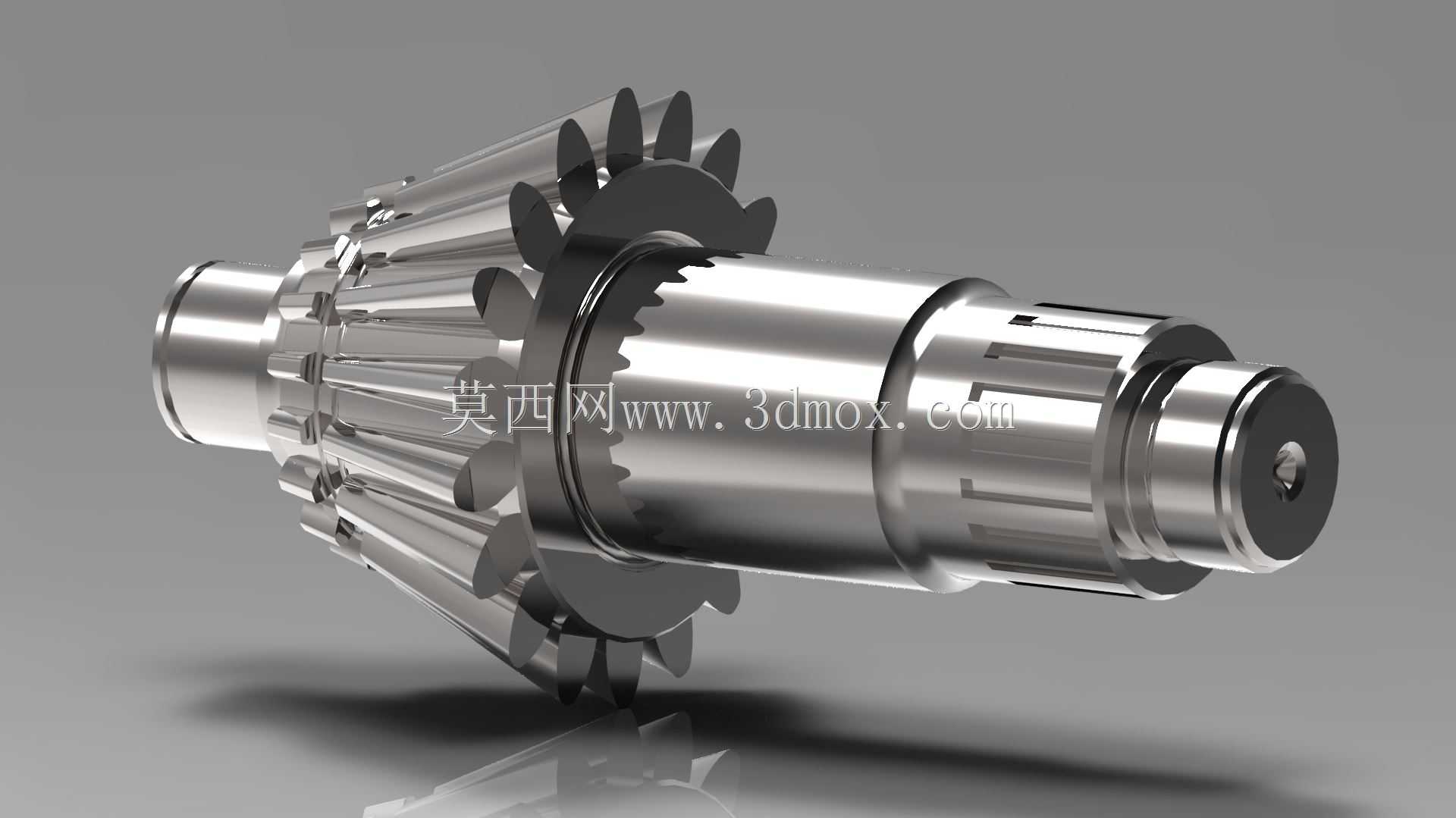

  • SolidWorks平台设计的锥柱组合小齿轮结构

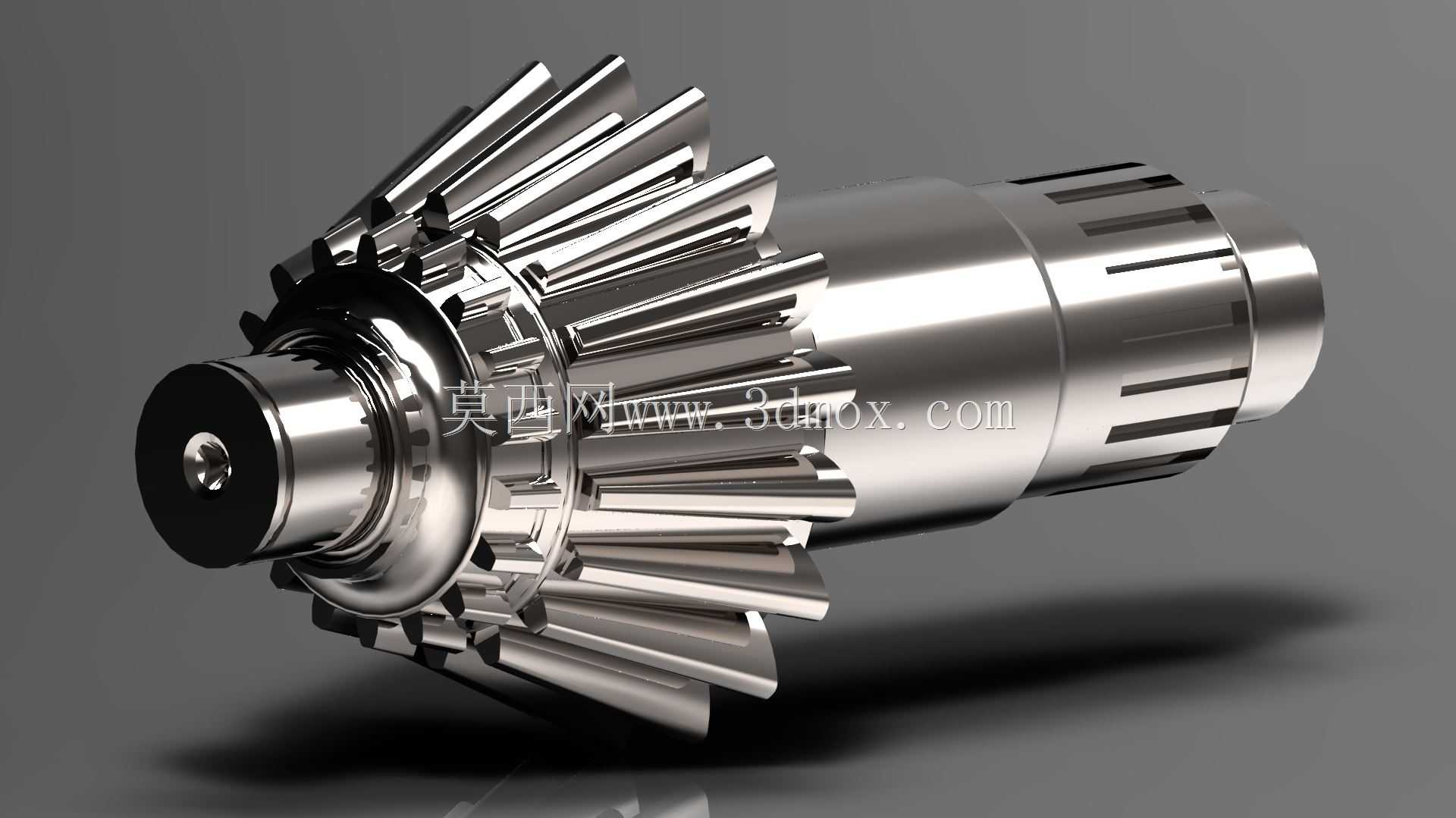

  • SolidWorks平台设计的锥柱组合小齿轮结构

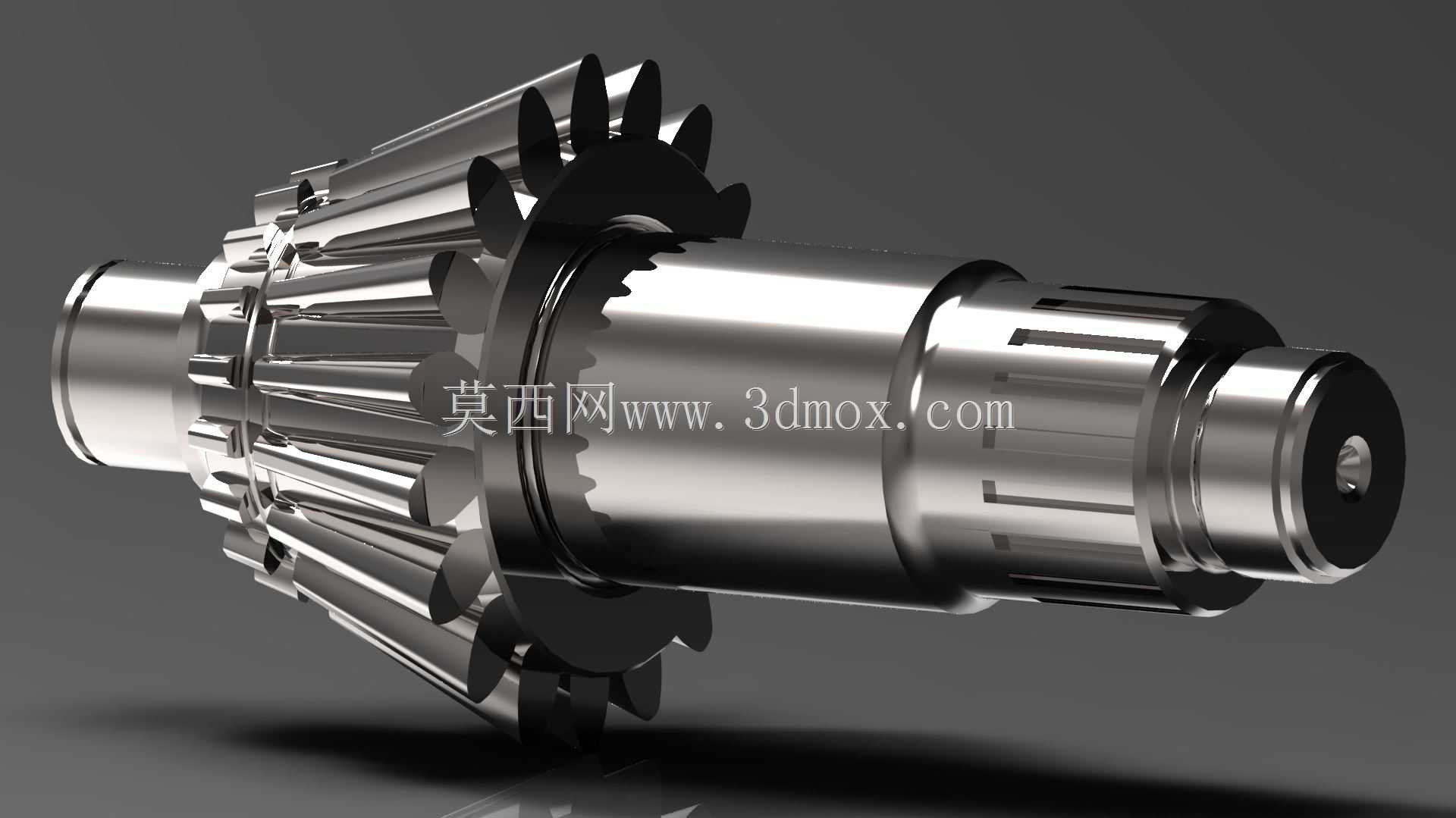

  • SolidWorks平台设计的锥柱组合小齿轮结构

这款锥柱组合小齿轮主要适配中小功率传动场景,常见于小型机床进给箱、轻工包装设备传动单元、自动化输送线的转角动力传递工位,可完成相交轴间的动力换向传输,同时通过后端直齿段衔接平行轴传动链路,减少传动链中单独设置换向齿轮的空间占用。从实际使用工况来看,这类齿轮常被布置在设备内部传动腔的转角位置,输入端连接驱动电机输出轴,锥齿段与配套大锥齿轮啮合完成90度动力转向,柱齿段则可联动后续平行轴齿轮组,将动力输送至执行工位,单级传动比可覆盖1.5-4的常用区间,适配转速在1500r/min以内的连续运转工况,齿面经过常规调质处理后可满足普通工业场景的耐磨需求。设计过程中优先考虑安装适配性,锥齿段采用标准渐开线锥齿形,分度锥角根据常用传动比匹配设置,齿顶间隙预留0.25倍模数的标准值,避免啮合过程中出现齿顶干涉;后端柱齿段与锥齿段采用同轴一体式结构,省去分体装配的同轴度校准环节,内孔设置标准键槽,可直接与对应直径的传动轴配合,轴肩位置预留退刀槽,满足加工时的刀具退刀需求,同时方便装配时的轴向定位。外形尺寸方面,锥齿大端直径控制在常规小型传动单元的适配范围内,整体轴向长度适配常见的齿轮箱腔体安装深度,安装时需保证两啮合锥齿轮的分度锥顶点重合,轴向窜动量控制在0.1mm以内,避免出现偏载导致的齿面异常磨损。齿形建模时严格按照渐开线生成逻辑完成齿廓绘制,锥齿段采用背锥展开法完成齿形放样,保证啮合时的齿面接触面积达到齿面总面积的70%以上,降低单位面积接触应力,延长齿轮使用寿命;柱齿段齿向误差控制在7级精度范围内,可满足普通传动场景的平稳性要求,运转时的噪音控制在75分贝以内,适配多数工业车间的设备噪音要求。结构上一体式的设计减少了装配环节的累积误差,齿轮根部做了R0.5的圆角过渡,避免应力集中导致的轮齿断裂,后端柱齿段的卡槽设计可配合卡圈完成轴向固定,不需要额外设置轴套定位,进一步压缩传动结构的轴向占用空间,适合安装空间紧凑的小型设备使用。
