小型集成式调速蠕动泵结构设计

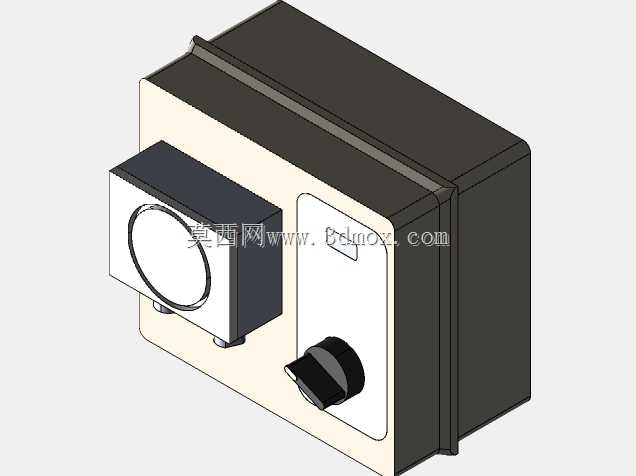

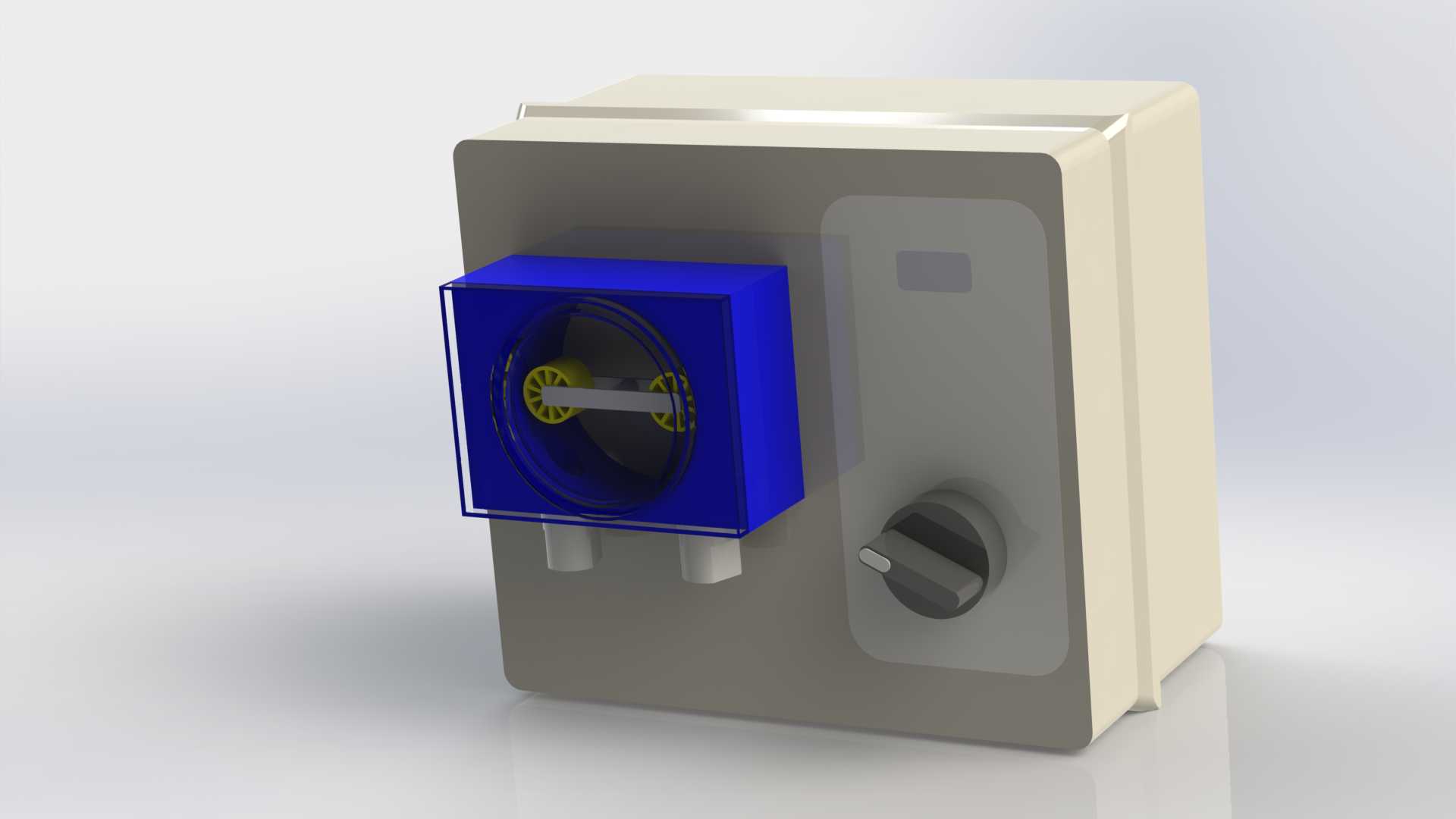

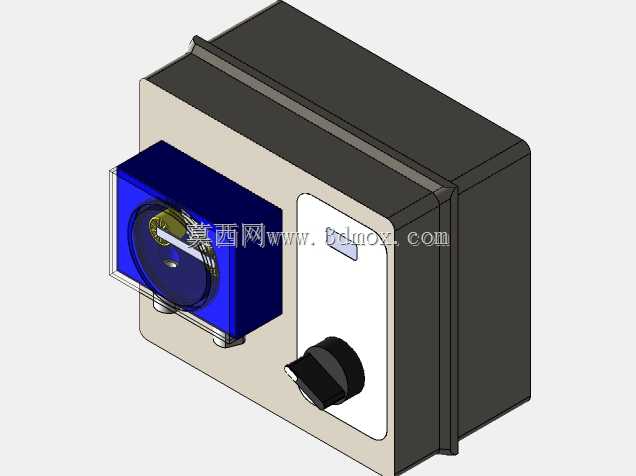

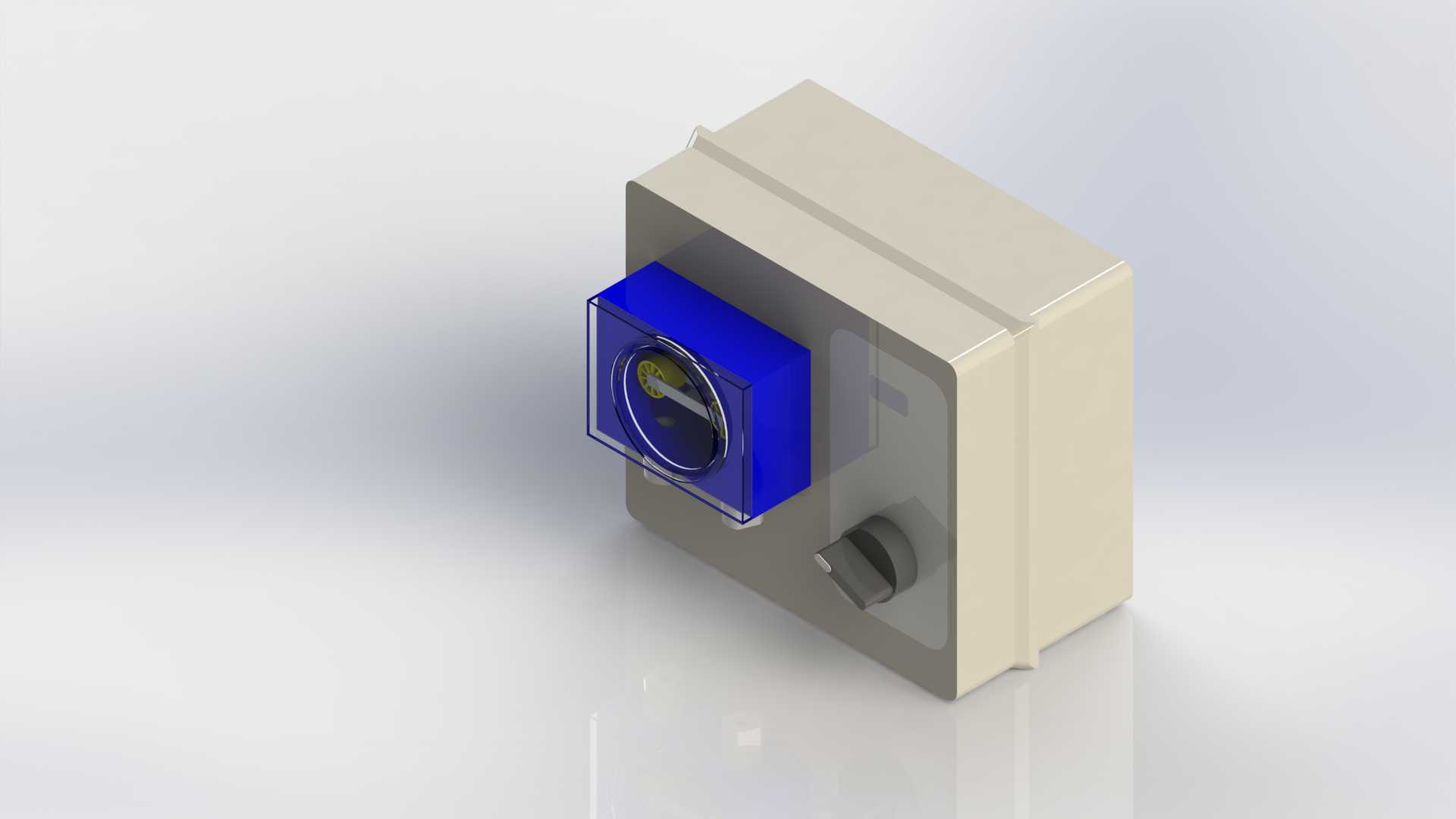

这款蠕动泵的结构设计完全围绕小流量精准输送的工况需求展开，在实验室试剂滴加、小型生化分析仪器配套、净水设备药剂投加这类对流体剪切力敏感、需要避免交叉污染的场景中适配性极强。从结构布局来看，整机采用控制模块与泵头集成的一体式设计，将调速旋钮、驱动电路全部整合在主机壳体内，无需额外搭配独立控制器，在桌面级安装场景中能大幅减少占用空间，安装时仅需预留主机壳体的长宽尺寸边界，泵头侧预留软管插拔的操作空间即可，无需额外预留控制模块的安装位。泵头部分采用透明防护外罩设计，日常运行时可以直接观察滚轮挤压软管的工作状态，一旦出现软管磨损漏液、滚轮卡滞的情况，无需拆解外罩就能快速排查故障；泵头的滚轮组件采用对称双滚轮布局，相比多滚轮结构，在保证流量脉动控制在可接受范围的前提下，降低了滚轮与软管的摩擦接触面积，能有效延长软管的使用寿命，同时减少驱动电机的负载扭矩，降低整机运行的功耗。驱动部分的调速旋钮采用带档位阻尼的结构设计，旋转调节时可以清晰感知档位变化，便于操作人员快速调整到目标转速，对应不同的流量输出需求，转速调节范围覆盖小流量滴加至常规输送的常用区间，能适配不同内径的蠕动泵软管，满足不同流量等级的输送要求。壳体的边角全部做了圆角过渡处理，既避免了安装调试过程中尖锐边角划伤操作人员，也能减少设备搬运过程中磕碰造成的壳体破损；壳体背部预留了标准的电源接口与固定安装孔位，既可以直接放置在桌面使用，也可以通过安装孔固定在设备机架面板上，适配不同的安装场景。在设计过程中，特意将泵头与驱动电机的连接轴做了同轴度优化，减少运行过程中的径向跳动，降低运行噪音，同时避免偏心挤压造成的软管单侧过度磨损；软管的装夹结构采用快拆式设计，更换软管时无需借助额外工具，扳动泵头的压管卡扣即可完成软管的拆装更换，大幅降低日常维护的操作难度。整机的进出液接口直接设置在泵头下方，软管安装后可以直接对接管路，无需额外的转接接头，减少了流体路径上的泄漏点，也降低了流体残留造成的交叉污染风险，对于需要频繁更换输送介质的场景，仅需更换软管即可完成切换，无需对泵体内部进行清洗，能有效提升实验或生产环节的操作效率。
