卧式多接口承压泵体结构设计

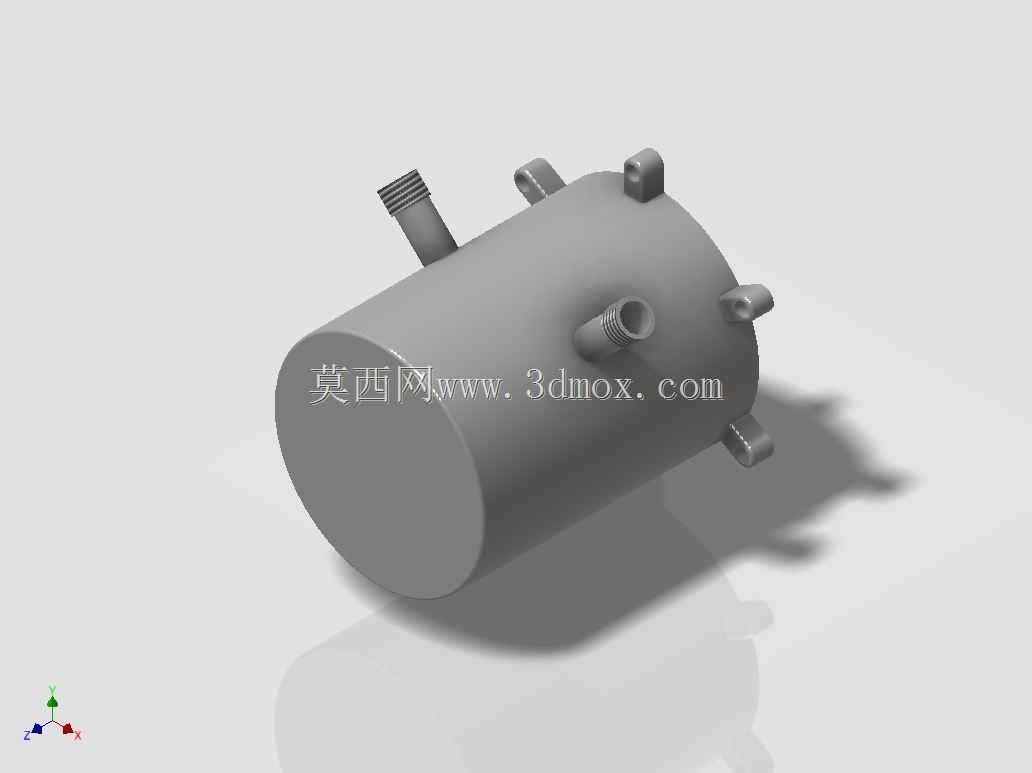

这款卧式承压泵体是流体输送系统的核心承压部件，在中小型给排水、工业循环冷却、化工介质输送、小型液压动力回路中都有广泛适配场景，作为泵组的核心承载壳体，它需要同时容纳叶轮、密封组件、传动轴系，还要承担管路连接的载荷、内部介质压力带来的周向与轴向应力，以及设备运行过程中的振动传导。从结构设计来看，整体采用圆柱筒体作为主体承压结构，相比异形壳体，圆柱结构的环向应力分布更均匀，在同等壁厚下能承受更高的内部介质压力，也更便于铸造或机加工过程中的工艺实现，筒体一端为封闭端盖结构，另一端预留了轴系穿装的密封安装位，端盖与筒体的连接位置做了加厚处理，用来抵消轴系运行带来的交变载荷，避免长期运行出现应力开裂。筒体上分布的多个接口承担不同功能，斜向伸出的带外螺纹接口是介质主入口，顺着流体进入叶轮的流向布置，能减少介质进入泵腔时的紊流损失，提升泵组的运行效率；顶部的几个小尺寸凸台接口分别用于排气、压力检测、辅助管路接入，每个接口根部都做了圆角过渡，避免应力集中，接口的外螺纹规格匹配常规工业管路的连接标准，不需要额外加工转接件就能直接对接现场管路。筒体侧面分布的几个带安装孔的凸耳是泵体的固定安装位，凸耳的安装面做了铣平处理，保证安装时与泵架的接触面积足够，安装孔的间距预留了标准紧固件的操作空间，现场安装时不需要额外配做支架，直接匹配通用卧式泵的安装基座即可。设计过程中充分考虑了安装边界的限制，筒体的外径尺寸控制在常规同流量泵体的通用尺寸区间，轴向长度预留了密封组件与叶轮的安装空间，不会出现与周边管路、电机端盖干涉的问题，筒体底部的圆弧面也预留了减震垫的安装位置，运行时能有效降低振动向基座的传导。泵体的壁厚经过承压计算，在满足额定工作压力的强度要求下，尽可能控制壳体重量，减少材料浪费，内壁的过渡位置全部做了圆弧处理，避免介质残留，也减少流体对内壁的冲刷磨损，对于输送含少量杂质的介质场景，这种圆滑内壁结构也能降低杂质挂壁的概率，延长泵体的维护周期。
