便携折叠式一字螺丝刀注塑成型模具

这套模具针对便携折叠一字螺丝刀的量产需求开发，核心服务于民用五金、随身维修工具的注塑生产场景，日常可覆盖家用拆装、电子设备小修、户外应急检修等多个使用场景的产品供给。从产品功能逻辑来看，折叠结构的螺丝刀需要同时满足刀杆收纳的防护性、展开使用的刚性支撑、折叠操作的顺畅度三个核心要求，模具设计阶段就围绕这几个核心需求做了分型面的针对性规划。

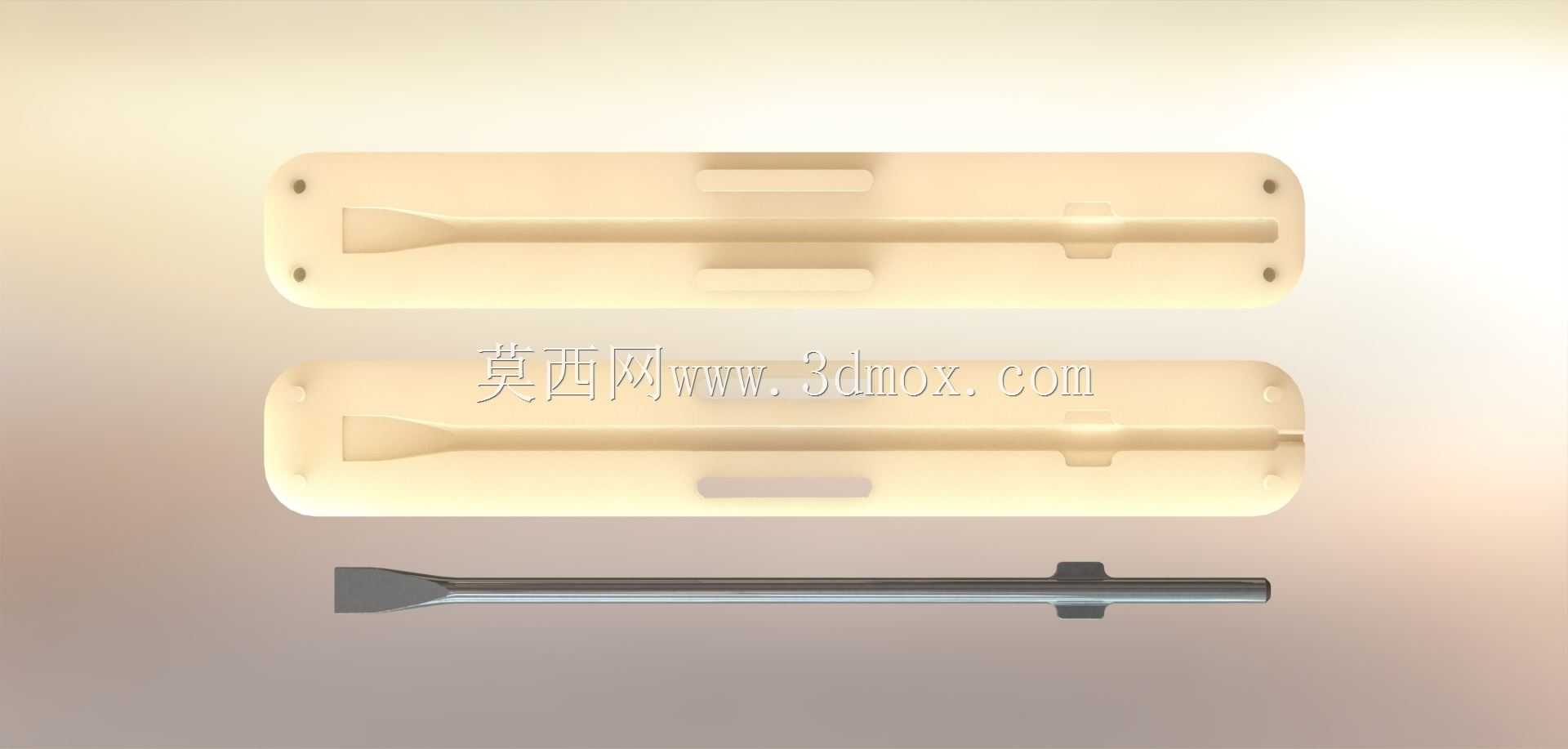

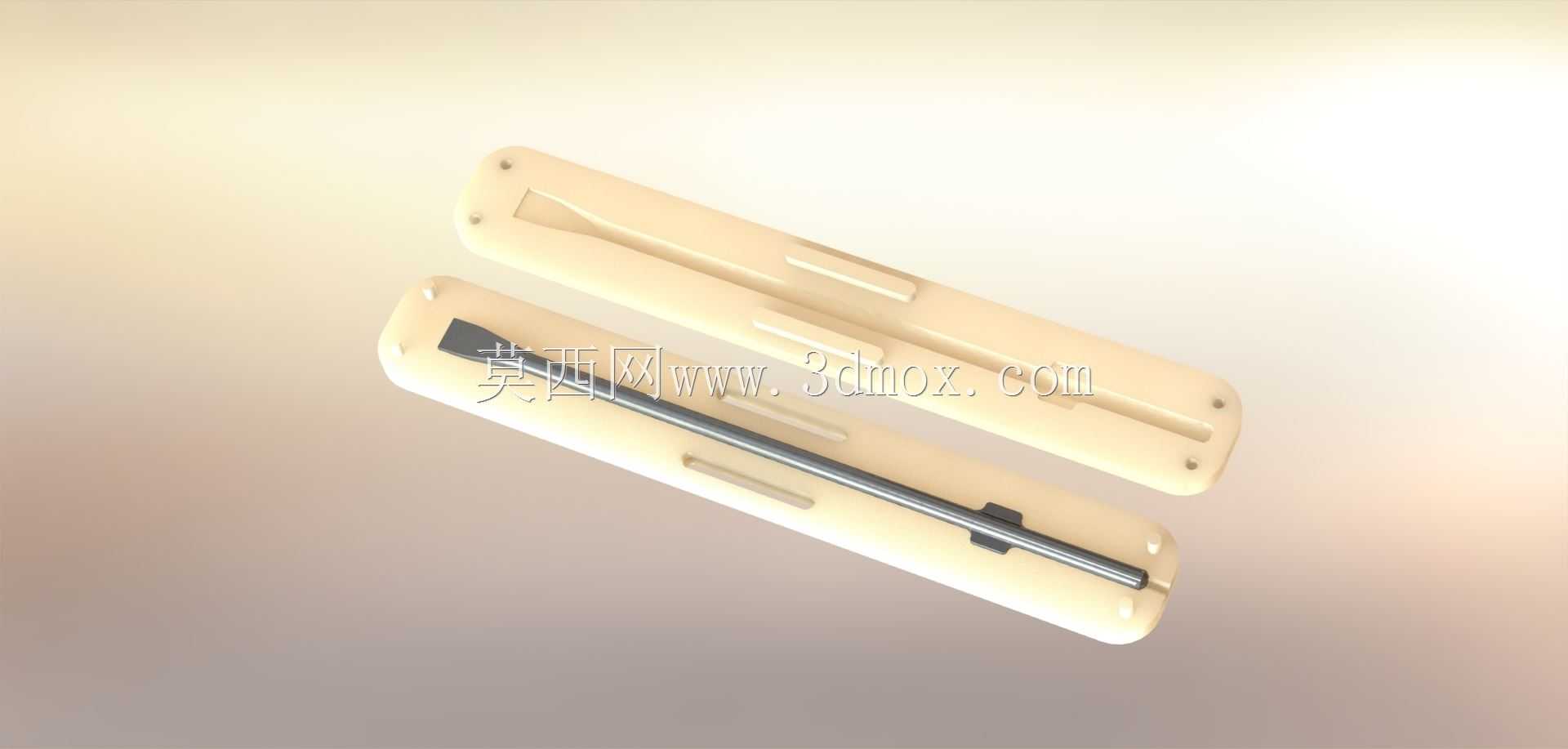

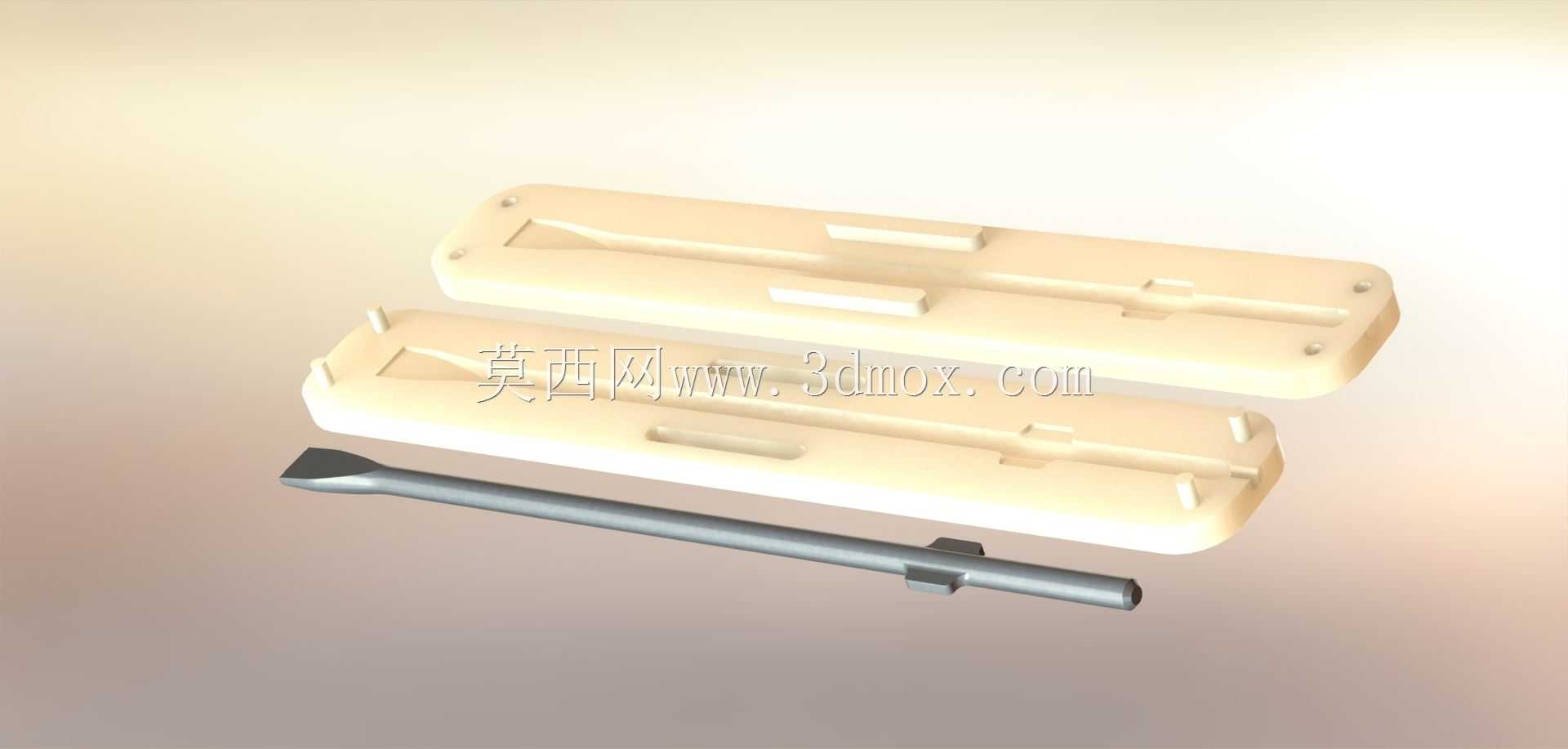

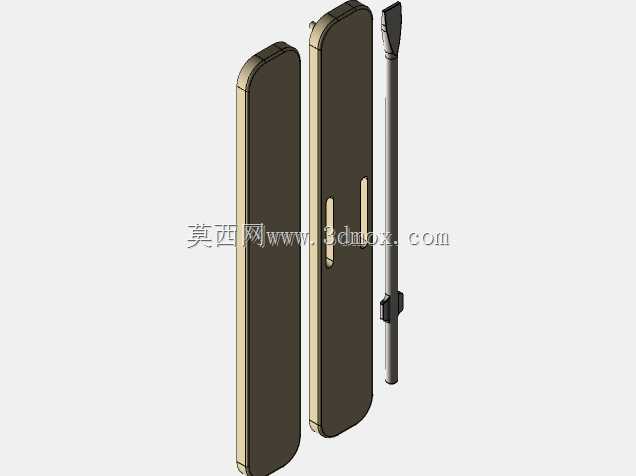

模具成型的外壳部分采用对称式双片结构，每片壳体内部预留了刀杆的滑动收纳槽、转轴定位孔以及刀头卡位的凸台结构，合模后两个壳体通过预留的超声焊接线完成拼接，内部可容纳一字刀杆的全程滑动行程，折叠状态下刀杆完全藏于壳体内腔，避免尖锐刀头外露造成划伤，展开后刀杆尾部的卡位凸点可卡入壳体端部的定位槽，保证拧动螺丝时刀杆不会出现回缩晃动。设计过程中优先考虑了壳体的握持手感，外壳边缘做了R1.2的圆角过渡，避免注塑后产生锐边，同时壳体表面预留了浅防滑纹理的成型区域，无需后续二次加工即可获得足够的握持摩擦力。

尺寸边界方面，单块壳体成型后的长度控制在110mm，宽度18mm，厚度6mm，两个壳体拼合后整体厚度12mm，刚好适配成年男性单手握持的尺寸范围，模具的型腔排布采用1出2的对称布局，分流道做了梯形截面设计，减少注塑过程中的压力损失，进胶点选在壳体尾部的非外观面，避免进胶痕迹影响产品外观质感。针对壳体内部的狭长收纳槽结构，模具对应位置做了镶件拆分设计，既方便加工时保证槽位的尺寸精度，也能在长期生产出现磨损后快速更换镶件，降低维护成本。顶出机构的排布避开了壳体的外观面和内部配合面，顶针位置选在焊接线周边的非配合区域，防止顶出痕迹影响后续的超声焊接强度。冷却水路围绕型腔做了环绕式布局，保证壳体各区域冷却速率一致，避免出现翘曲变形导致两个壳体无法顺利拼接，同时也能缩短成型周期，提升量产效率。刀杆的定位槽位置做了0.02mm的精度预留，保证装配后刀杆的滑动间隙控制在合理范围，既不会出现卡顿也不会有过大旷量。
