锐化加工专用手动进给工装夹具结构

在刀具修磨、小型零件锐边倒钝、精密件刃口加工的场景里，这类手动进给的锐化工装是车间磨床、砂轮机旁的常用辅具，区别于手持工件直接打磨的操作方式，它能通过稳定的进给控制保证锐化角度、进给量的一致性，避免手持操作带来的刃口歪斜、进给量不均导致的零件报废问题，尤其适合小批量精密零件的刃口加工、刀具二次修磨场景，能大幅降低操作工人的技能依赖，提升锐化工序的成品一致性。

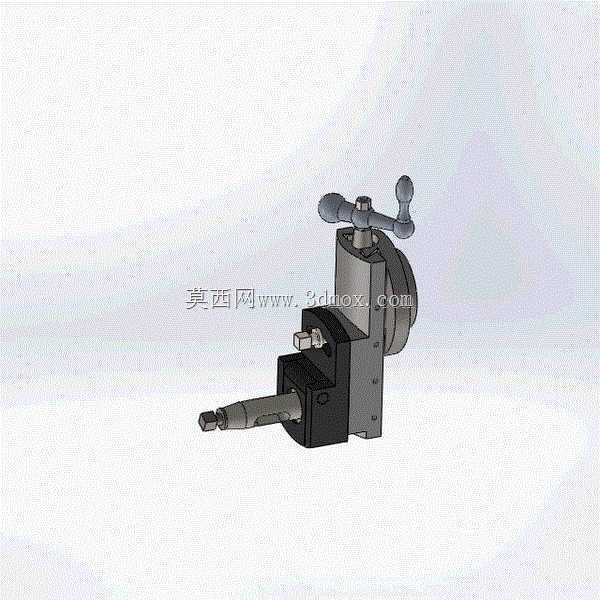

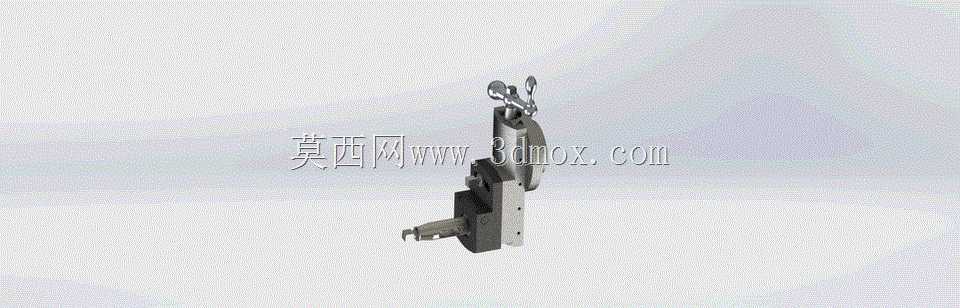

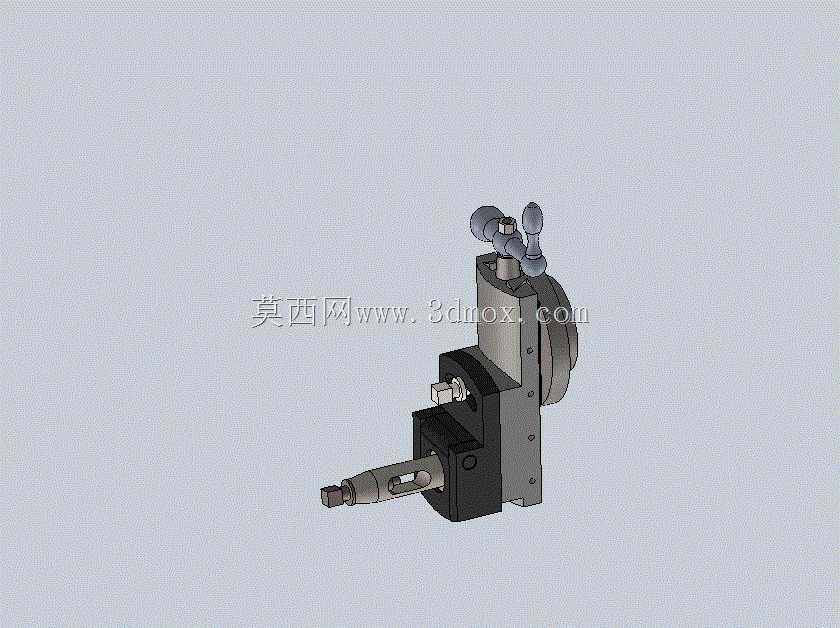

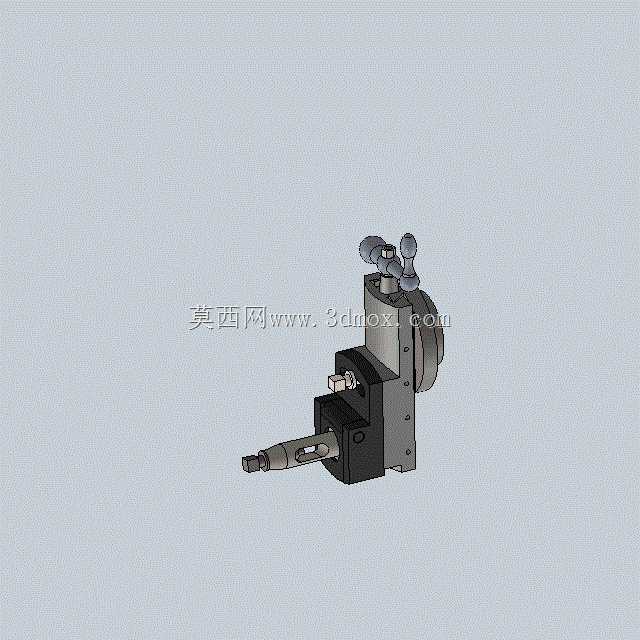

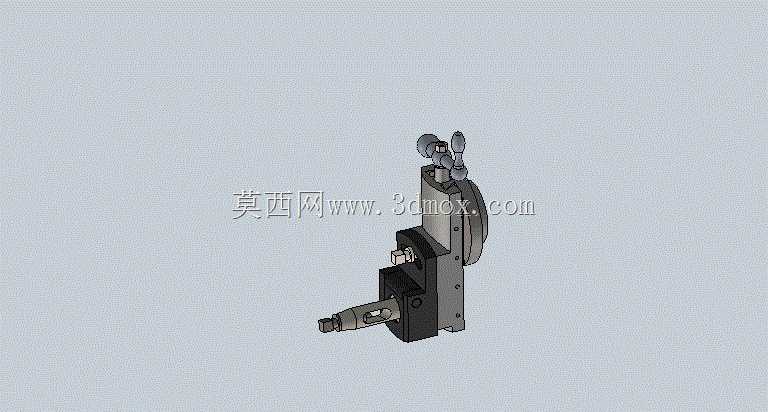

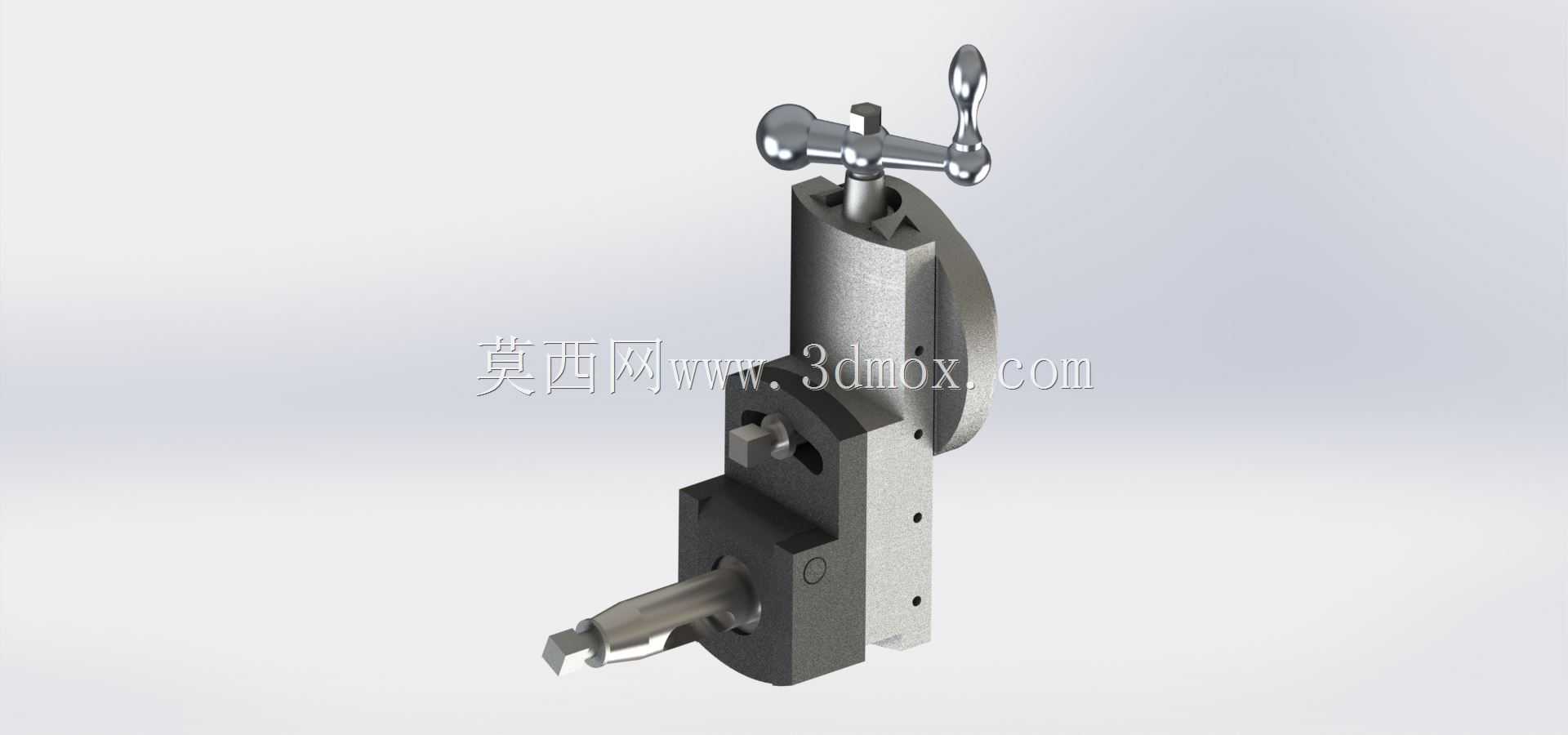

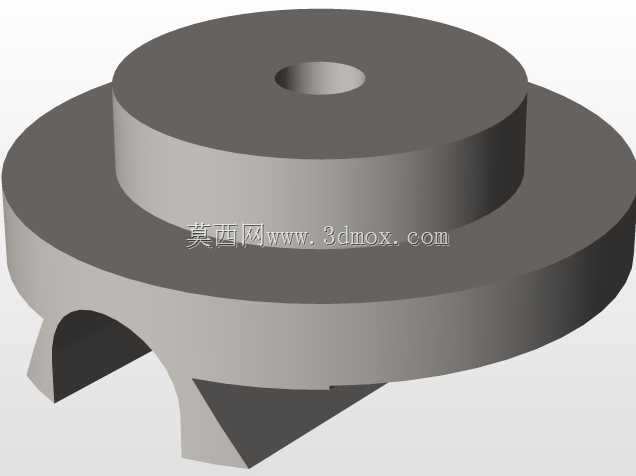

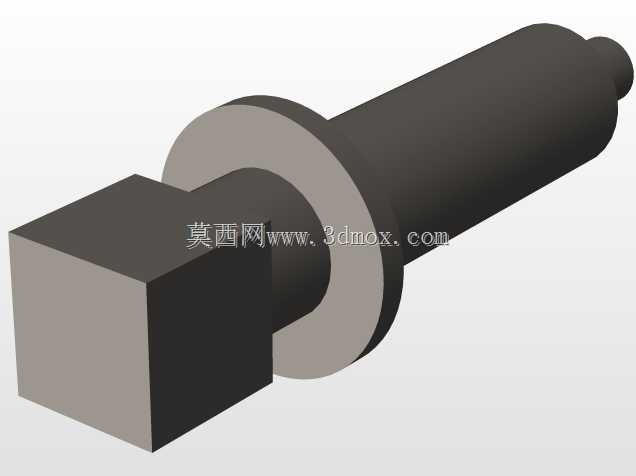

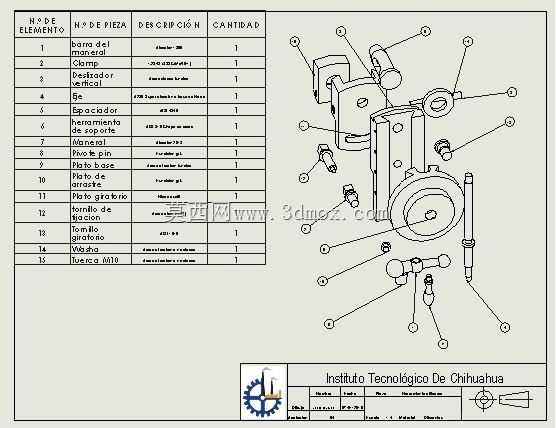

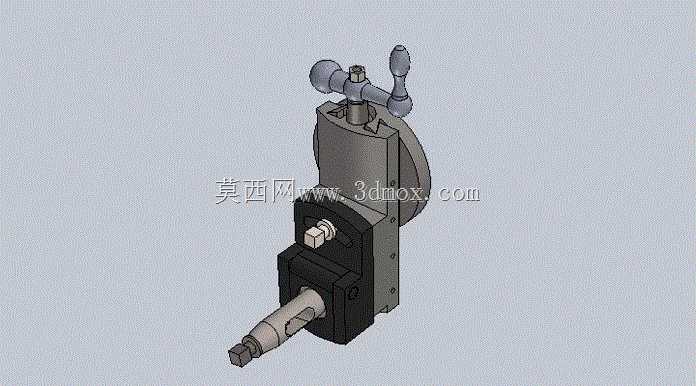

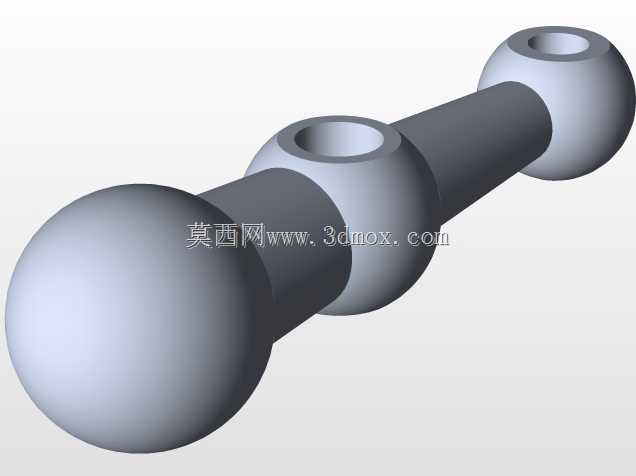

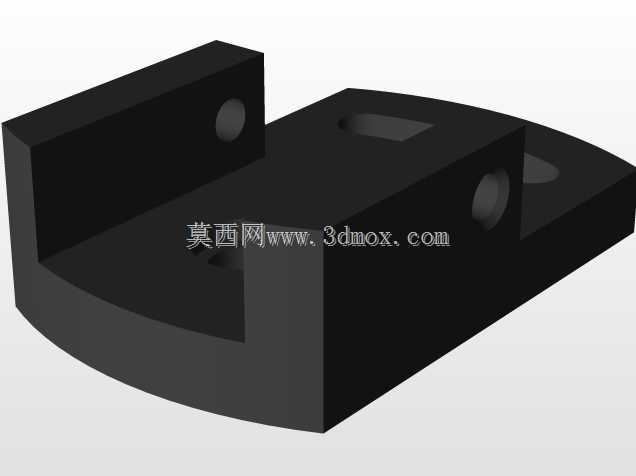

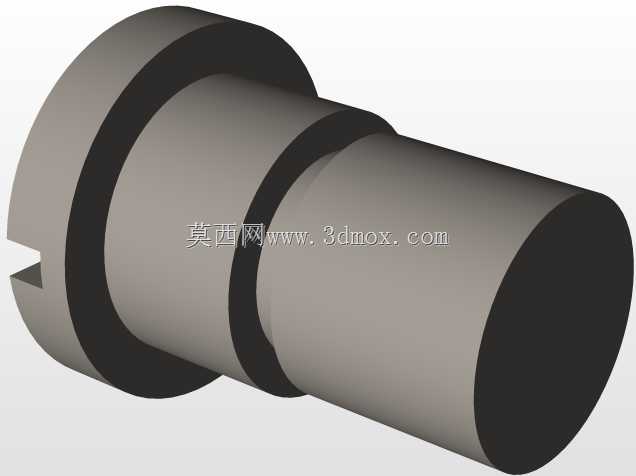

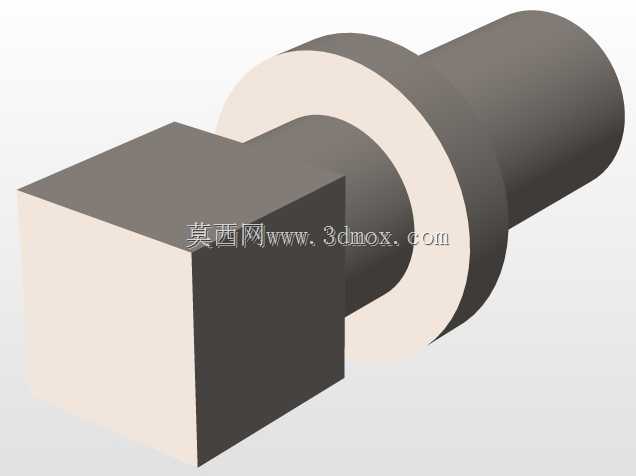

从结构功能来看，这套工装分为夹持调节、进给驱动、角度锁定三个核心模块：上方的手轮组件用于控制工件的轴向进给行程，转动手轮时通过内部的丝杠副带动下方的夹持座做直线进给，手轮旁的锁紧手柄可在进给到位后锁定轴位，避免加工过程中出现窜动；下方的夹持模块采用可调节夹头结构，能适配不同柄径的待锐化工件，夹头旁的锁紧块可快速完成工件装夹，更换工件时无需复杂调整；侧面的圆盘式角度调节座可绕转轴转动，通过刻度盘调整锐化角度后，用侧边的锁紧螺钉即可固定角度，适配不同刃口角的锐化需求。

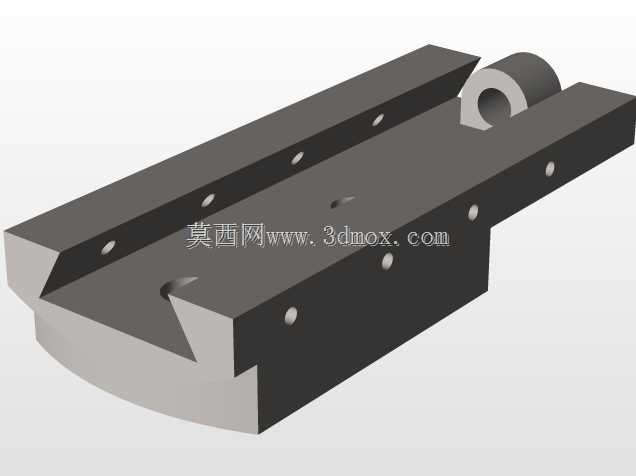

设计思路上，这套工装优先考虑了手动操作的便捷性与刚性平衡：整体采用铸铁主体作为基座，保证加工过程中的减震性与结构刚性，避免磨削时出现振动导致的刃口波纹；所有操作手柄都布置在操作人员易触及的范围，装夹、进给、角度调整的动作无需操作人员大幅度移动肢体，符合小工位旁的操作习惯；运动副之间预留了合适的配合间隙，同时加装了防尘结构，避免磨削产生的金属碎屑进入丝杠、转轴配合面，延长工装的维护周期。

安装边界方面，这套工装的基座底部预留了标准的T型槽安装孔位，可直接固定在磨床工作台、砂轮机旁的专用支架上，整体安装占用的台面尺寸较小，适合在现有加工设备旁做加装改造；进给行程覆盖了常规小型刀具、精密零件的锐化长度需求，角度调节范围可满足0到90度的常见锐化角度要求，夹持柄径范围覆盖了车间常用的小型刀具、冲头、针类零件的装夹需求，无需额外更换夹头即可完成多数常规锐化工序。

实际使用中，这套工装可配合普通砂轮机、平面磨床完成刀具刃磨、零件锐边处理、小型冲头修磨等工序，相比专用数控刃磨设备成本更低，操作门槛更低，适合小型加工车间、维修班组的日常锐化作业，结构上的模块化设计也方便后期更换磨损的夹头、丝杠配件，降低长期使用的维护成本。
