工业重载可拆卸式合页铰链结构设计

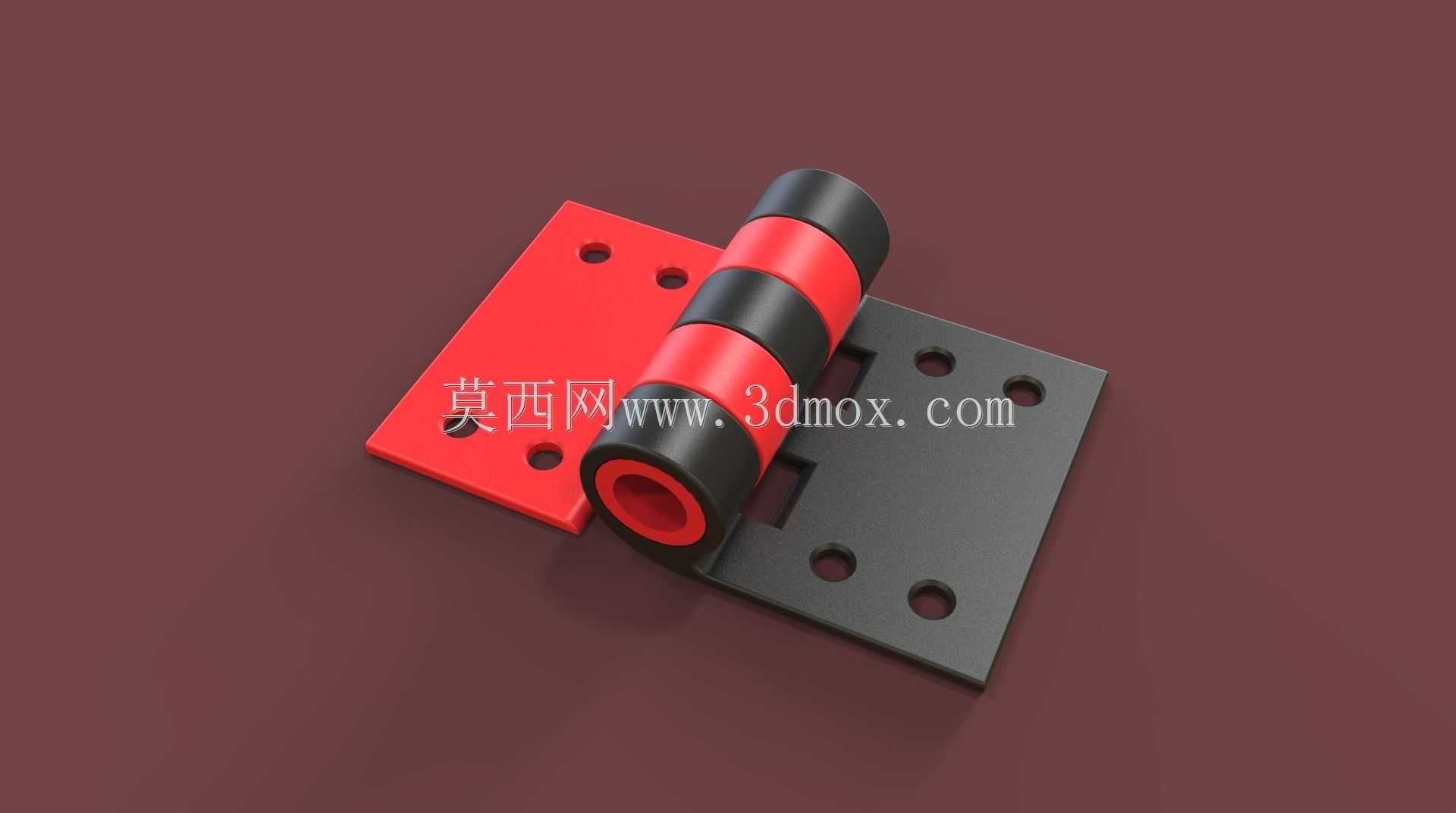

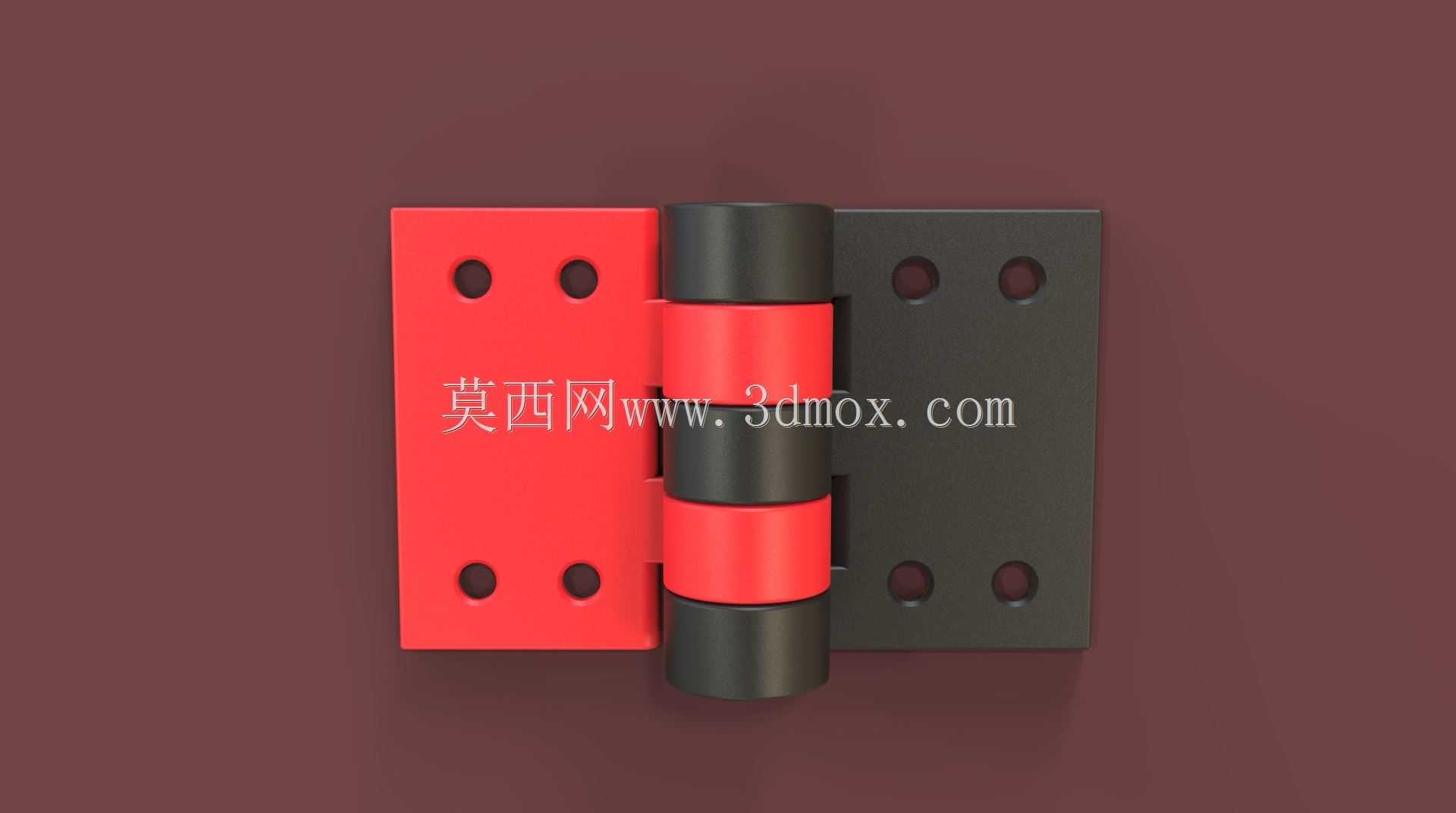

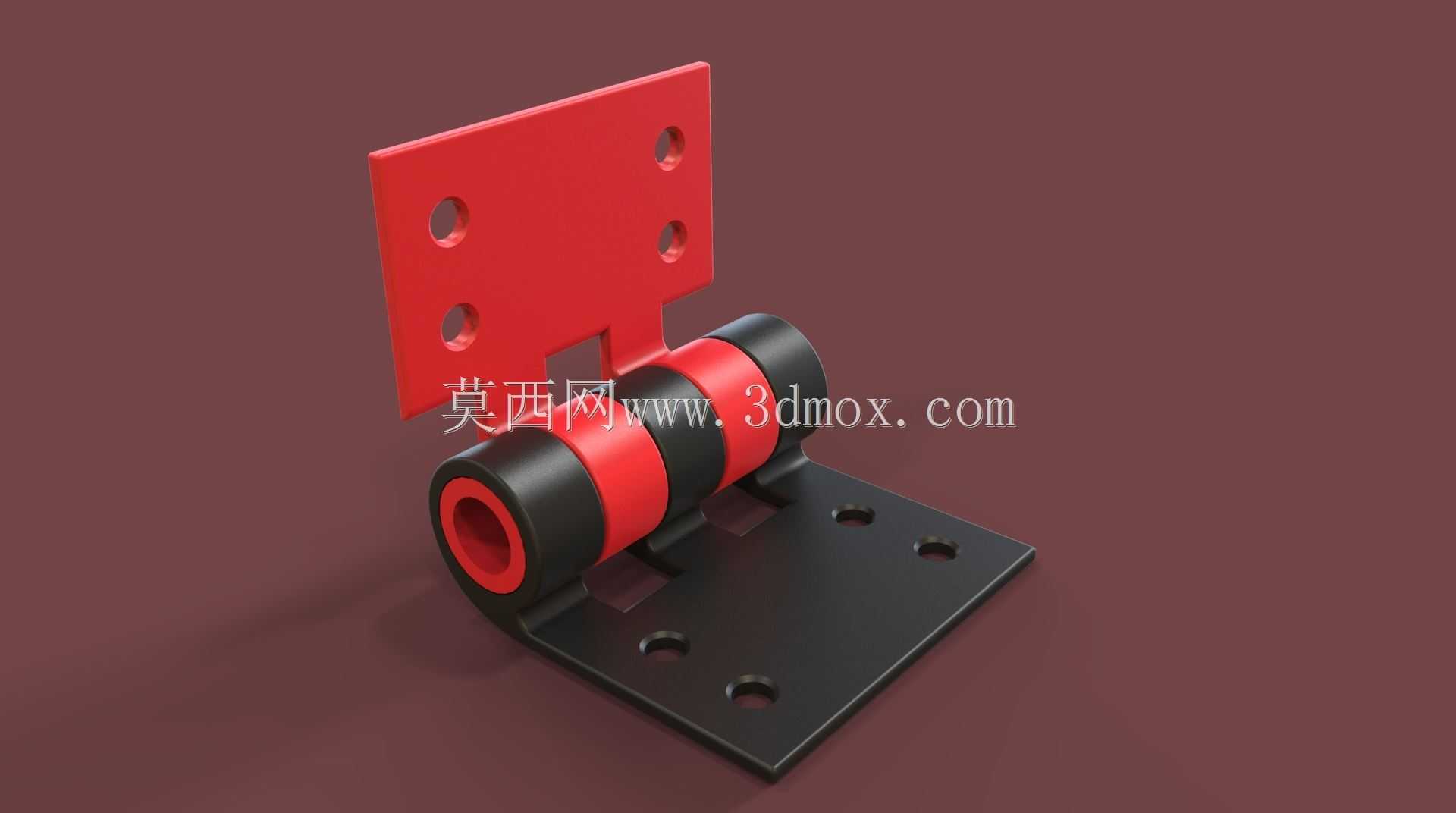

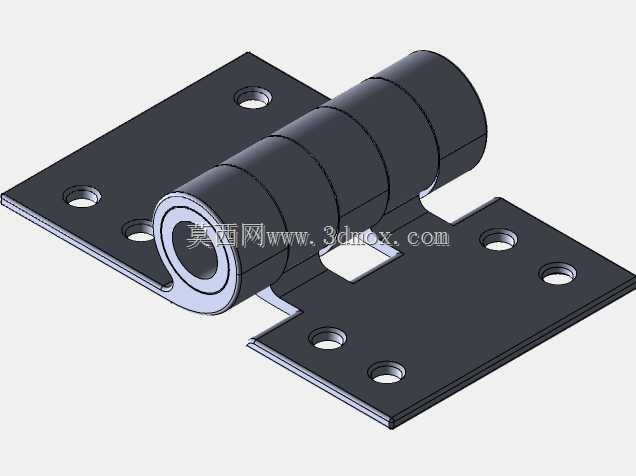

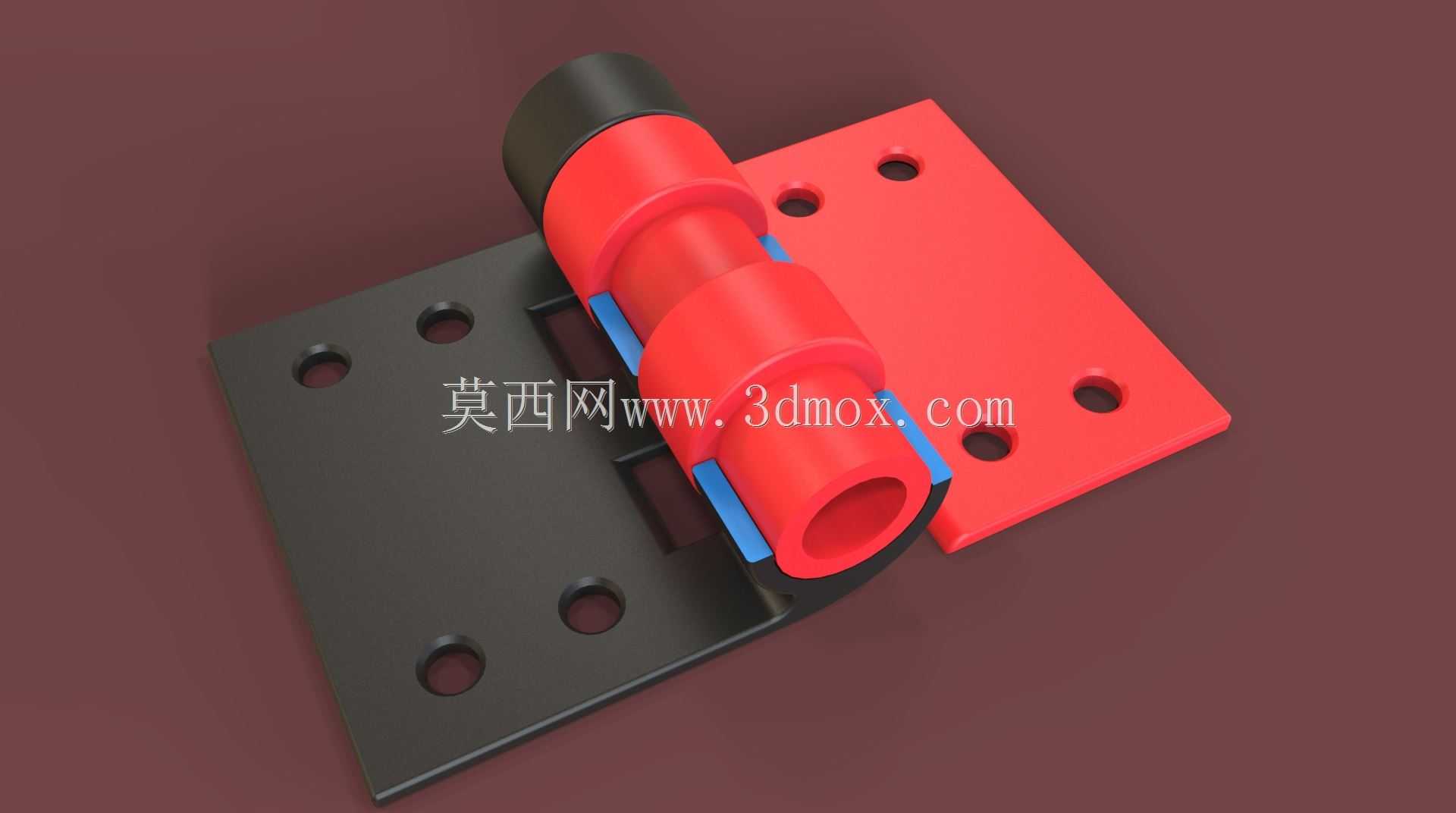

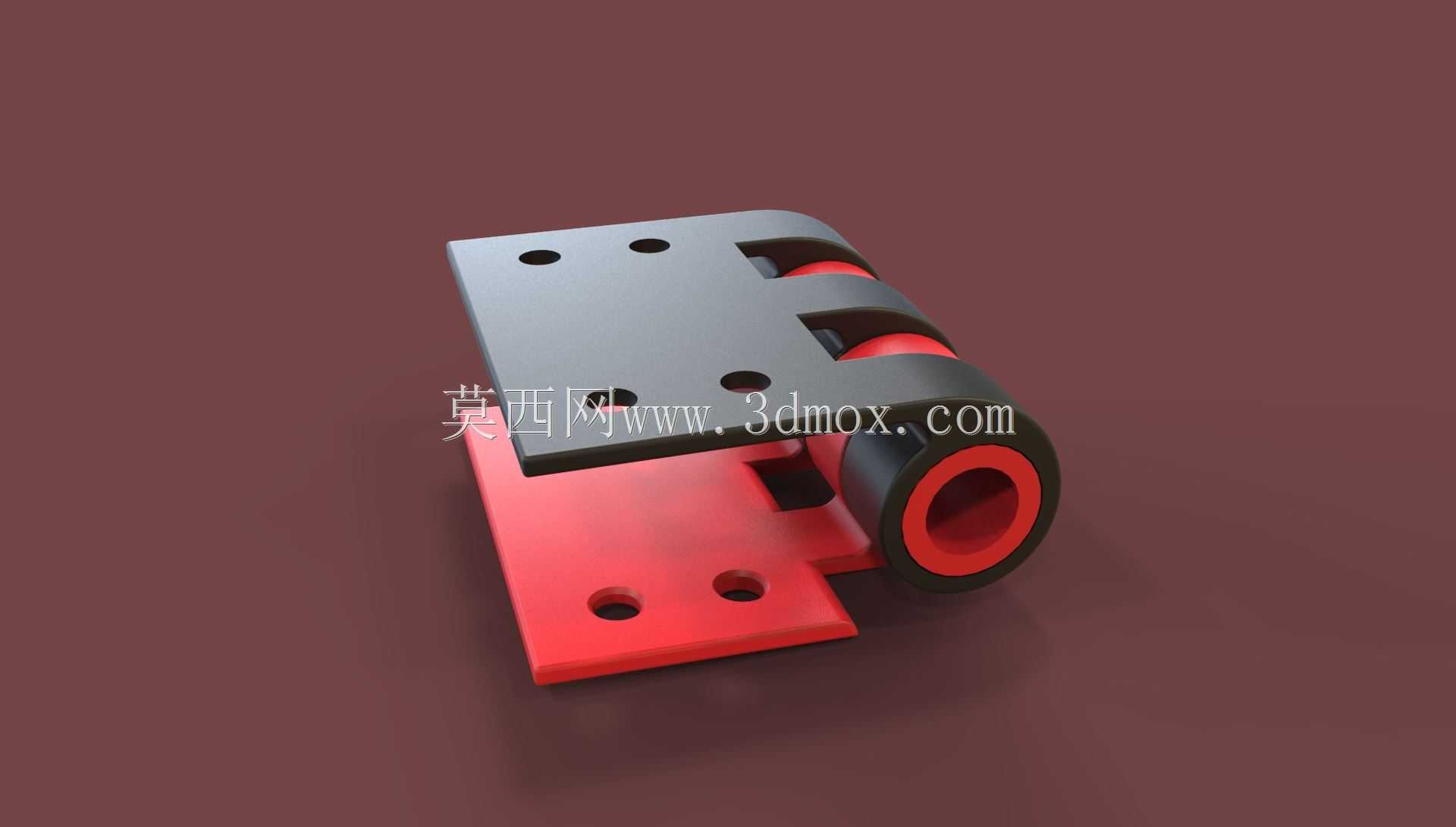

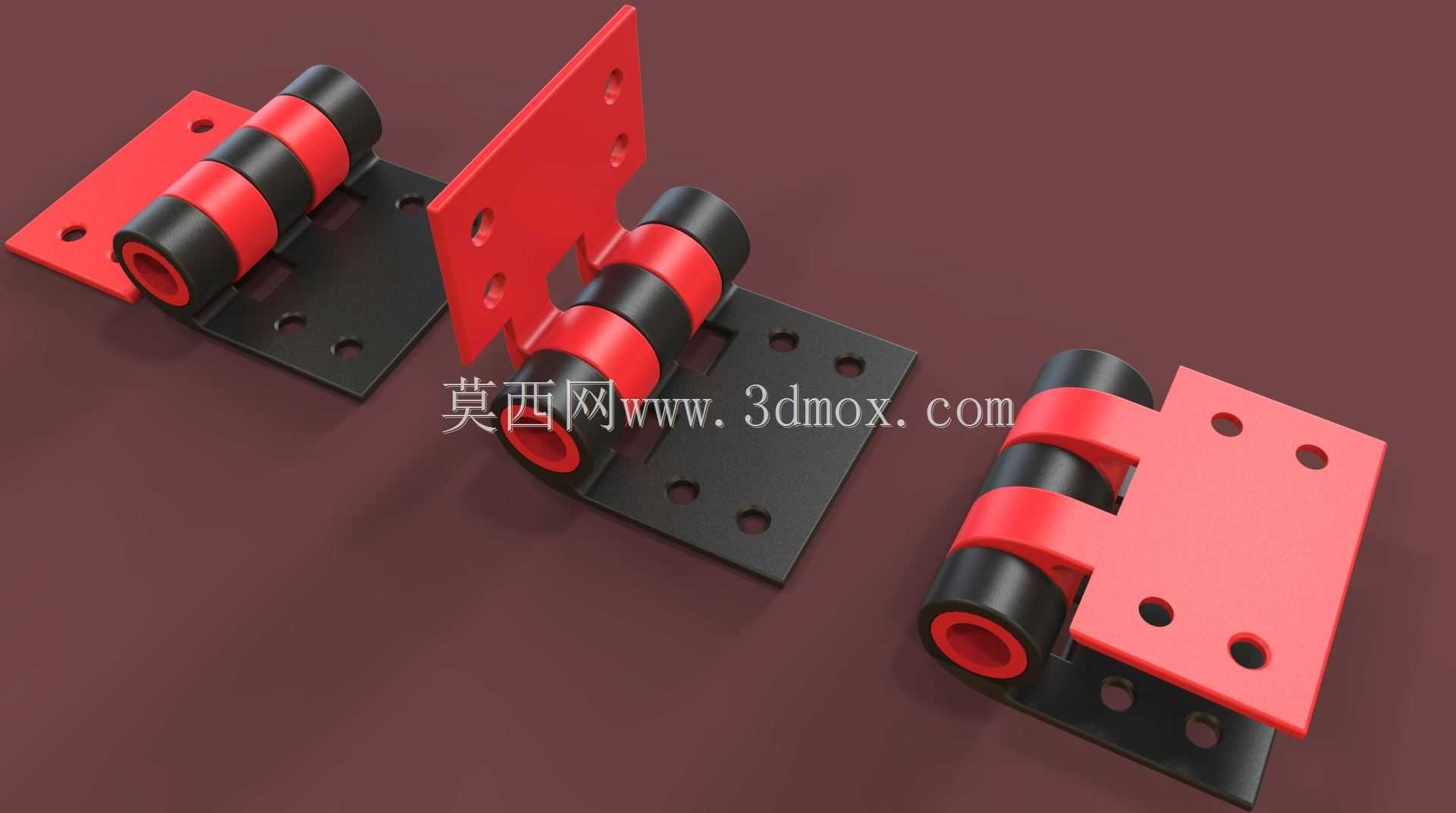

这类铰接结构常被用于工业设备防护门、机柜门板、小型设备舱盖的转动连接场景，区别于民用家装合页，该结构在设计时优先考虑了反复开合的耐磨性能与安装后的承载冗余，避免长期使用后出现铰接松动、门板下垂错位的问题。从结构设计逻辑来看，该铰链采用分体式双页片搭配贯穿式铰接轴的布局，两个安装页片分别对应固定侧与活动侧的安装基面，铰接轴外侧增设了多段环形限位凸台，既可以将两个页片的转动区间限制在轴向固定位置，避免开合过程中页片沿轴向外窜，也能在轴套与页片接触位置形成储油间隙，填充润滑脂后可大幅降低转动摩擦阻力，减少长期开合带来的磨损量。安装边界方面，两个页片均采用平板式安装基面，每个页片预留了多个沉头安装孔，孔位排布遵循对称等距原则，既可以适配M4、M5等常规规格的紧固件安装，也能在安装时通过微调孔位对齐基面，降低安装面的加工精度要求，不需要在安装基面上做复杂的定位槽加工，仅需要保证安装面平面度在常规机加工公差范围内即可完成装配。功能特性上，该铰链的转动角度覆盖了常规设备门体0到180度的开合需求，铰接位置的轴套采用分段式隔套设计，将两个页片的金属接触面完全隔开，避免金属直接摩擦产生异响与磨屑，同时铰接轴端部设置了轴向限位结构，不需要额外加装卡簧或者端盖就能防止轴体从铰接孔中脱出，减少了装配时的零件数量。在实际选型应用中，这类铰链可以根据安装门板的重量调整页片厚度与铰接轴直径，当前结构的页片厚度适配1.5到3mm厚度的钣金门板安装，单组铰链的静态承载能力可以满足中小型设备防护门的承重需求，多组搭配使用时也可应用在更厚重的设备舱门连接场景。建模过程中需要重点关注铰接轴与页片安装孔的配合公差，转动配合位置采用间隙配合公差带，保证转动顺畅无卡滞，安装孔的沉头深度需要与所选紧固件的头部尺寸匹配，保证紧固件安装后头部不突出页片表面，避免安装后与门板或者基面产生干涉。
