快装式型材拼接快速连接组件结构

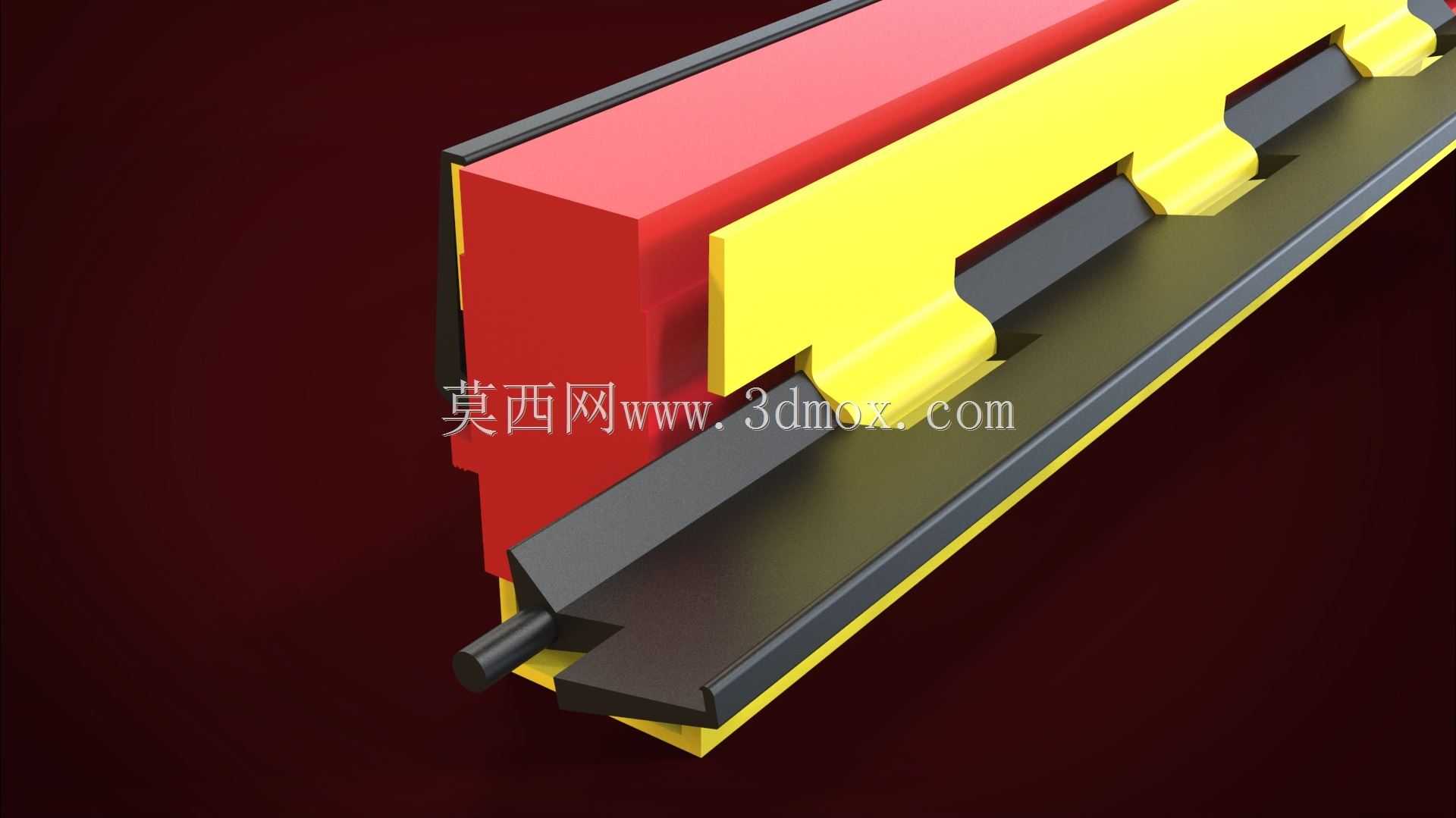

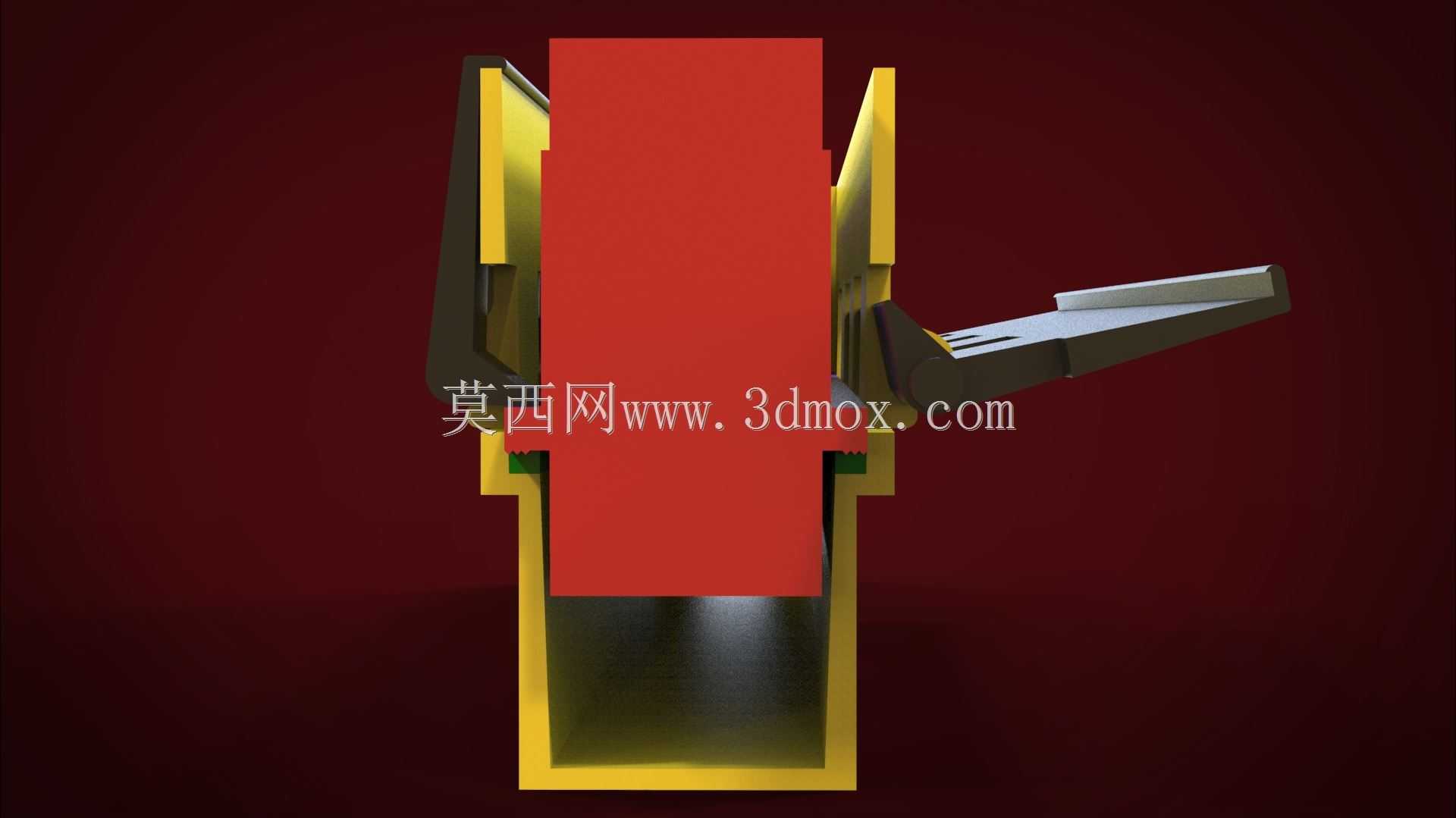

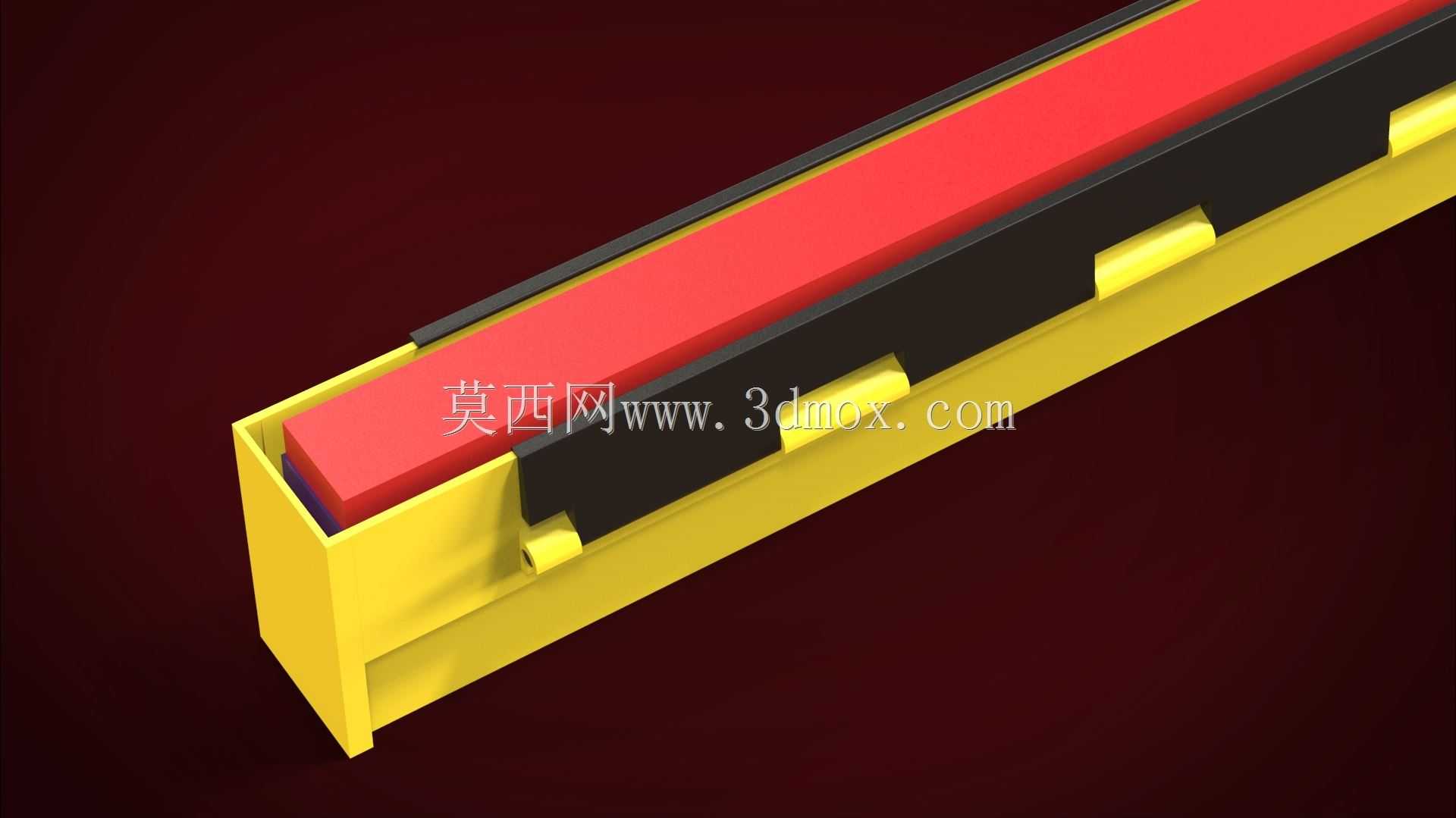

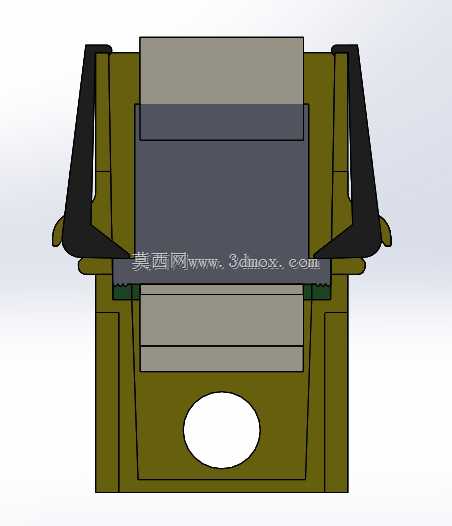

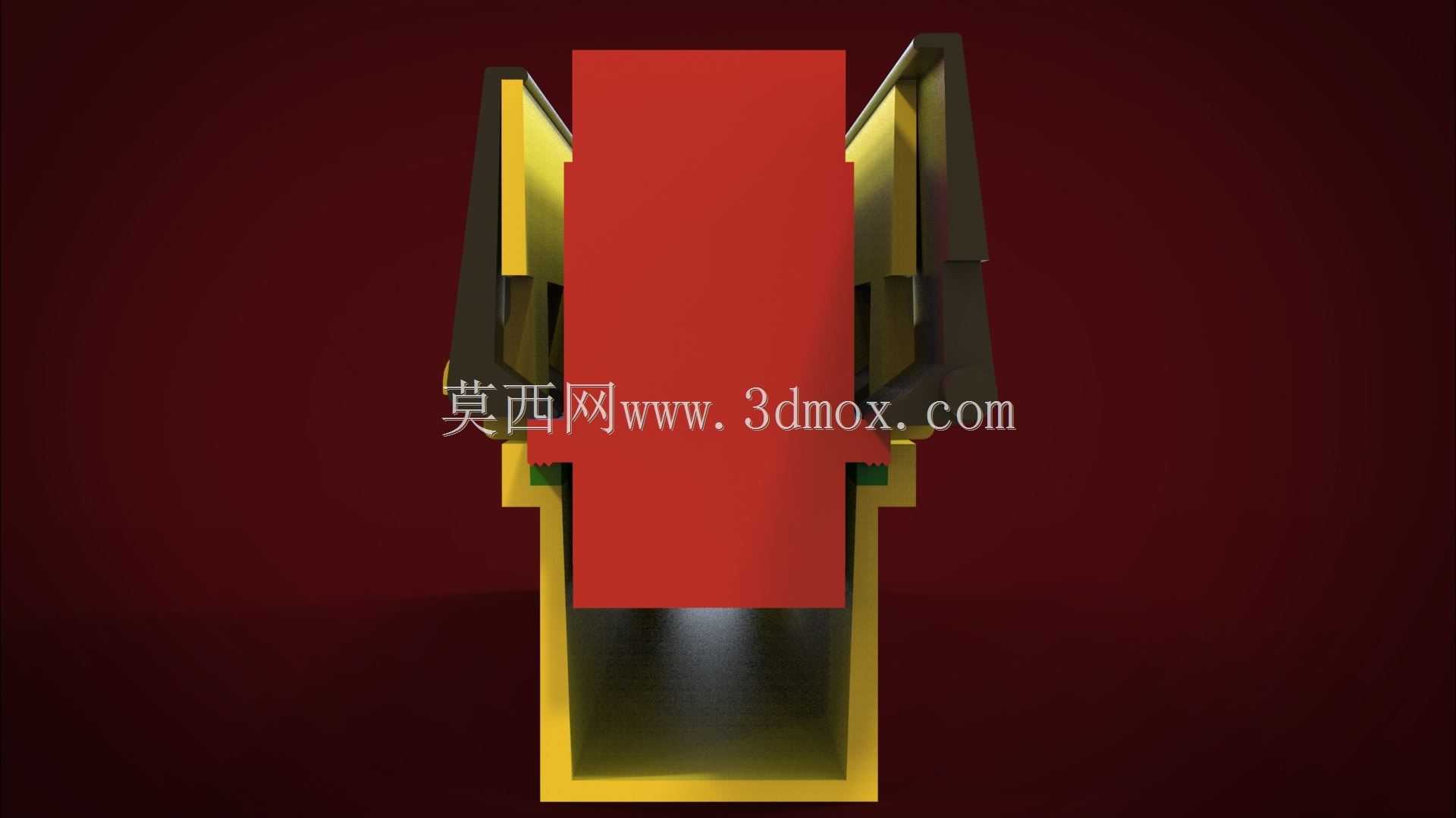

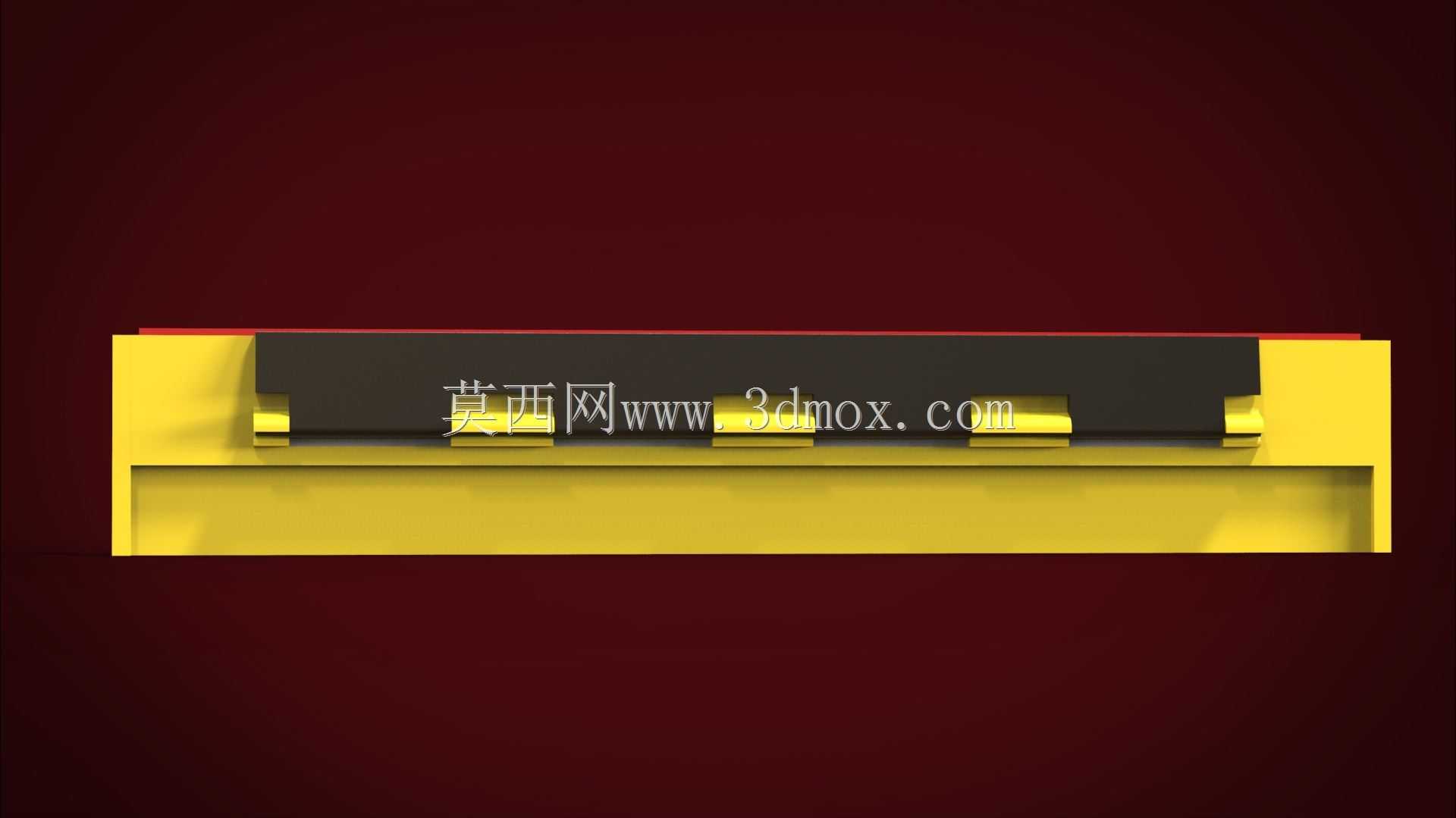

这类快装连接结构多用于工业铝型材框架、模块化输送线护边、设备防护栏的现场拼接场景，替代传统的角码加螺栓的连接方式，无需额外开孔或攻丝，现场装配时仅需将对应型材端面对齐，把连接组件沿预设滑槽推入即可完成锁止，能大幅缩短模块化设备的现场安装周期，尤其适合展会临时搭建框架、可重组生产线工位这类需要频繁拆装调整的应用场景。从结构设计来看，该组件采用多段式卡扣配合结构，黄色弹性卡扣件嵌入型材预设的C型槽内，卡扣的凸起弧面在推入时会受槽壁挤压产生弹性形变，完全推入到位后卡扣回弹卡入槽内的定位凹点，形成轴向的锁止力，避免连接后出现轴向窜动；黑色的刚性支撑件承担主要的剪切载荷，在型材受垂直于拼接面的外力时，支撑件的贴合面完全贴紧型材槽的内壁，将载荷均匀分散到型材整体结构上，避免局部应力集中导致型材槽变形。设计时需要严格匹配对应型材的滑槽尺寸，支撑件的宽度公差控制在0.05mm以内，既保证推入时的顺畅度，又不会出现装配后的松旷问题；弹性卡扣的凸起高度需要结合型材槽的深度计算，既要保证推入时的阻力不会过大导致装配困难，又要保证锁止后能提供足够的拉脱阻力，常规工况下这类连接的单节点拉脱力可以达到800N以上，满足普通框架类结构的载荷要求。安装边界方面，该组件完全隐藏在型材的滑槽内部，拼接完成后型材外表面无凸起结构，不会影响后续护板、面板等附件的安装，拼接处的缝隙可以控制在0.1mm以内，外观平整度优于传统角码连接；组件端部的导向柱在装配时先插入型材端的定位孔，起到预定位作用，避免推入过程中卡扣偏位导致卡滞，即使是无经验的装配人员也能快速完成对位操作。在实际选型应用中，需要注意该类连接组件适用于静态载荷为主的框架结构，若用于有持续振动的设备连接，需要在卡扣处增加防松弹片，避免长期振动下卡扣松脱；针对不同壁厚的型材，可以调整弹性卡扣的厚度，薄壁型材搭配薄款卡扣，厚壁重载型材搭配加厚的高弹性卡扣，适配不同的载荷需求。
