涡轮风扇发动机结构展示三维模型

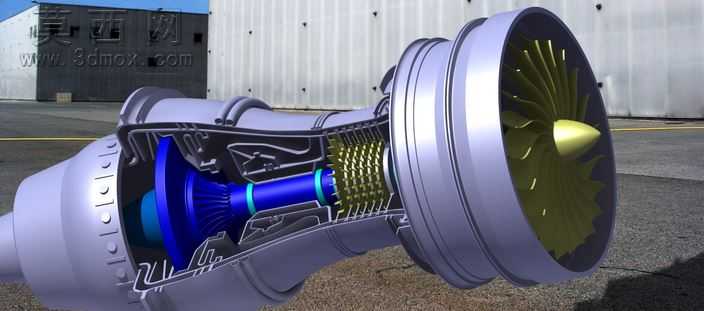

本模型为涡轮风扇发动机全剖结构三维建模作品，完整还原了大涵道比涡扇发动机的核心组成与内部构造，建模过程严格遵循航空发动机的真实结构比例，对进气道、风扇叶片、压气机级组、燃烧室、涡轮级、尾喷管等核心部件进行了精细化的几何还原。建模阶段采用参数化设计思路，对每一级压气机叶片、涡轮叶片的翼型曲面进行了曲率连续处理，保证叶片气动外形的还原度，同时对机匣、轴承支撑结构、传动轴系的装配关系进行了精准约束，可清晰展示各部件的相对位置与运动逻辑。材质渲染阶段，针对不同部件的材质特性进行了区分设置：风扇叶片与压气机叶片采用金属钛合金材质，调整了金属粗糙度与反射参数，呈现航空构件的哑光金属质感；燃烧室与高温涡轮部件添加了高温合金的材质肌理，搭配轻微的热着色效果还原工作状态下的材质特征；机匣外部采用航空铝合金材质，还原真实发动机的表面处理工艺；内部流道部分做了半透明与色彩区分处理，蓝色标识压气机段、金色标识涡轮段，让内部结构层级一目了然。模型采用剖视展示形式，去除了部分机匣外壳，将内部多级压气机的叶片排布、燃烧室的火焰筒结构、高低压涡轮的对转结构、传动轴的同心布局完整呈现，能够直观展示涡扇发动机外涵道与内涵道的气流路径，清晰呈现空气从进气道进入后，经风扇压缩分为内外两股气流，内涵气流经压气机增压、燃烧室喷油燃烧后驱动涡轮做功，最终与外涵气流共同从尾喷管排出产生推力的完整工作逻辑。建模过程中对细小结构也做了还原，包括叶片根部的榫头连接结构、机匣的安装边与螺栓孔、轴承的支撑肋结构，保证模型既具备展示性，也能满足结构原理演示、教学科普的使用需求，整体渲染效果光影层次分明，金属质感真实，结构逻辑清晰，可直观呈现涡扇发动机的精密机械构造。
