带减重孔键槽直齿传动齿轮三维设计

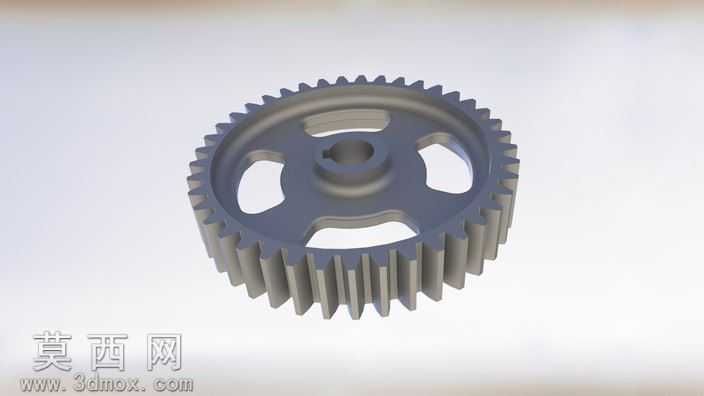

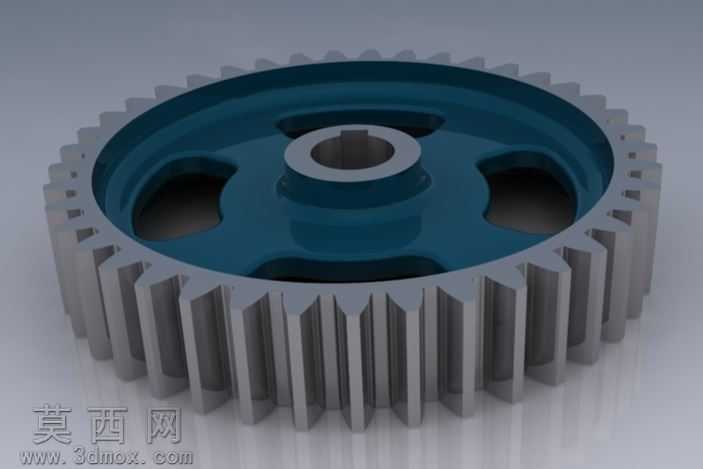

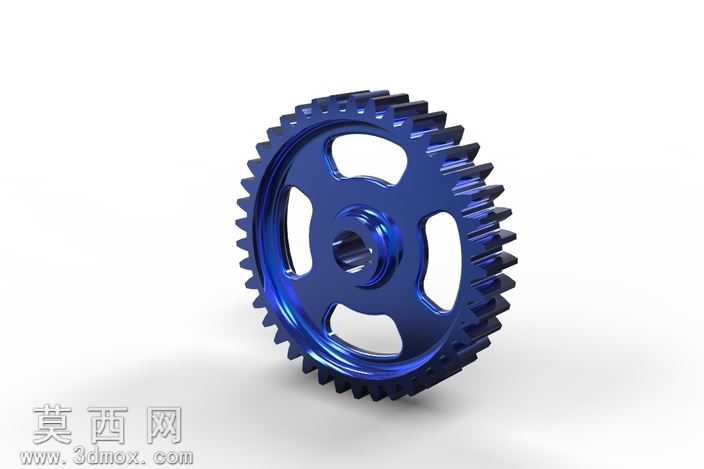

本齿轮模型采用SolidWorks进行参数化三维建模，建模过程以标准直齿圆柱齿轮的齿廓生成逻辑为核心，首先通过渐开线方程精准绘制齿形轮廓，保证齿距、齿厚、齿顶高、齿根高的参数符合通用机械传动的设计规范，齿部阵列采用圆周阵列命令完成全齿排布，确保每一个轮齿的尺寸精度与位置一致性，避免齿形错位带来的传动干涉问题。模型主体结构设计兼顾传动强度与轻量化需求，轮体部分开设三个对称分布的类水滴形减重通孔，在不削弱轮体整体结构刚度的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率。轮毂中心设计有标准平键键槽，可实现与传动轴的周向固定，保证扭矩传递过程中的连接可靠性，轮毂与轮缘之间通过均匀分布的辐板结构连接，辐板过渡位置做圆角处理，优化应力分布，避免应力集中导致的轮体开裂风险。材质渲染阶段采用哑光金属质感的合金钢材质，还原工业齿轮的真实材质表现，对齿面、轮毂端面、减重孔内壁分别赋予不同的粗糙度参数，齿面设置较低粗糙度以体现啮合面的加工精度，减重孔内壁保留略高的粗糙度还原毛坯加工特征，整体渲染光影柔和，清晰展现齿轮的结构层次与细节特征。设计过程中重点校验了轮齿啮合间隙、键槽配合公差、减重孔的位置合理性，确保模型可直接用于装配模拟、运动仿真以及工程图导出，适配通用机械传动系统的设计参考需求，整体结构符合常规动力传动场景下的齿轮设计逻辑，兼顾实用性与工艺合理性。
