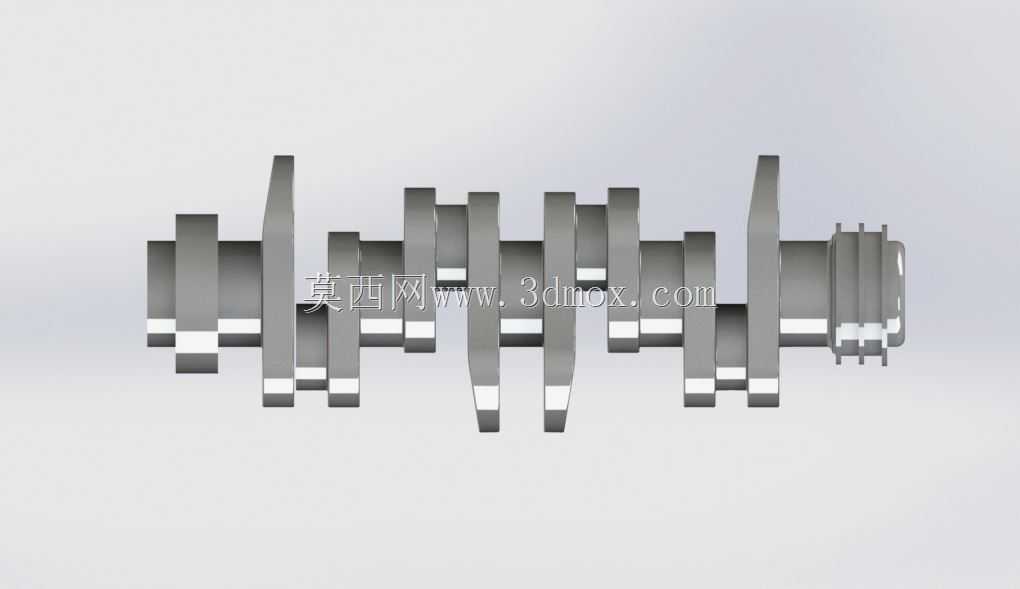

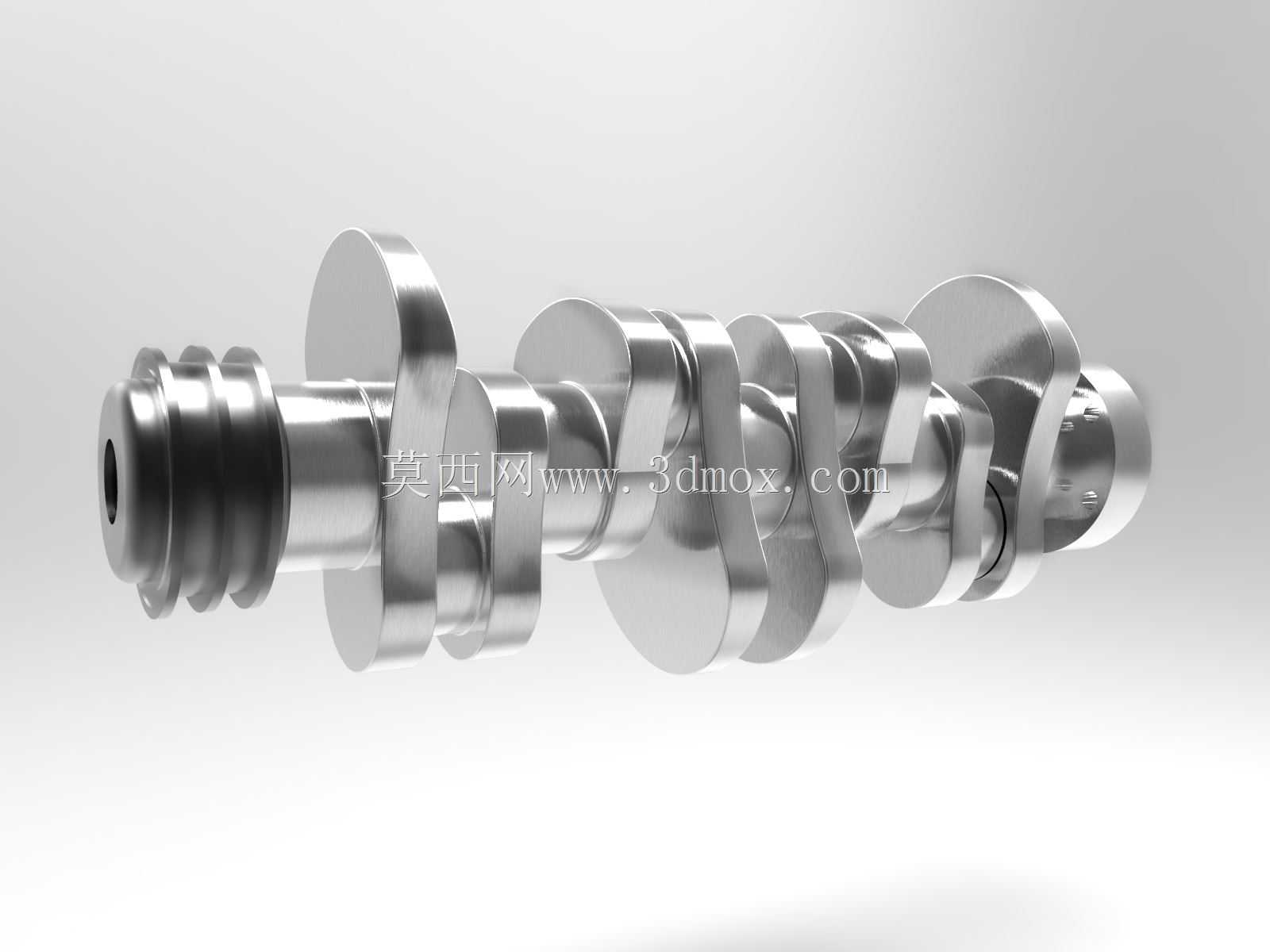

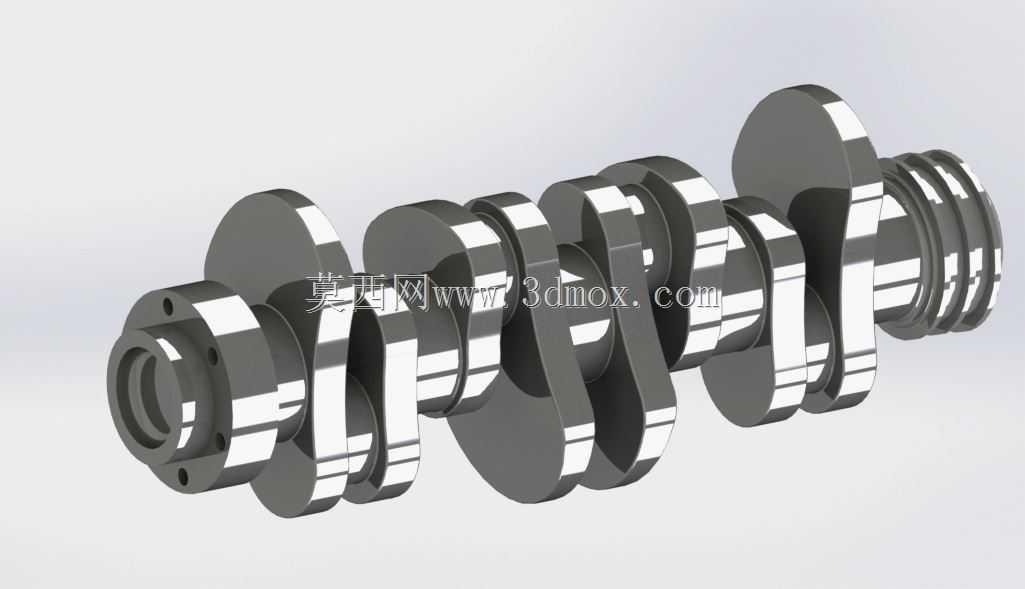

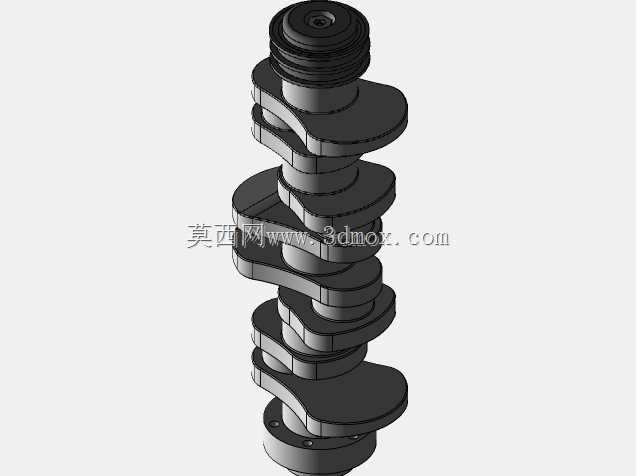

直列四缸发动机曲轴结构设计模型

在往复式内燃机的动力传递链路中，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是动力总成中受力最复杂、加工精度要求最高的部件之一。这款直列四缸曲轴的设计，首先匹配四缸机1-3-4-2的标准点火顺序，四个曲柄销的相位角按180°间隔排布，能保证各缸做功冲程的扭矩输出连续叠加，避免动力输出出现明显的脉冲波动，适配排量1.4L-2.0L区间的民用乘用车动力单元，也可用于小型固定式发电机组、农用机械的动力配套场景。从结构设计逻辑来看，曲轴的主轴颈与曲柄销之间通过曲柄臂连接，每个曲柄臂上集成了平衡重结构，平衡重的偏心质量经过精确计算，用来抵消活塞连杆组往复运动、曲柄自身旋转运动产生的一阶、二阶惯性力，降低发动机运转过程中的振动与噪声，减少主轴承座的交变载荷冲击，提升整机的运转平顺性与使用寿命。前端的轴颈结构预留了正时齿轮、皮带轮、油封的安装位，可匹配正时链条或正时皮带的传动布局，用来驱动配气机构、水泵、发电机等发动机附属部件；后端的法兰结构用于连接飞轮总成，飞轮的端面定位止口与螺栓孔位严格匹配通用乘用车手动、自动变速箱的输入轴安装边界，保证动力输出端的同轴度要求，避免运转过程中出现偏磨、抖动问题。在安装边界设计上，主轴颈的直径、各主轴颈之间的中心距严格对应缸体主轴承座的安装尺寸，轴颈表面的粗糙度、圆度、圆柱度公差按内燃机曲轴的行业标准设定，预留了轴瓦的安装间隙，保证润滑机油能在轴颈与轴瓦之间形成稳定的油膜，减少运转过程中的摩擦损耗。曲柄销的直径与宽度匹配对应排量发动机的连杆大头尺寸，连杆轴颈内部设计有贯通的油道，与主轴颈的油道连通，机油可通过主油道直接输送到连杆轴颈表面，为连杆大头轴承提供持续润滑。整体结构采用全支承设计，每两个相邻气缸之间都设置有主轴颈支撑，相比非支承曲轴拥有更高的弯曲刚度与扭转刚度，能承受更高的爆发压力，适配涡轮增压机型的高负荷工况需求。设计过程中充分考虑了加工工艺性，所有轴颈的过渡圆角都做了强化处理，避免应力集中导致的曲轴断裂失效，平衡重的外形轮廓做了减重优化，在保证平衡效果的前提下尽可能降低曲轴自身的转动惯量，提升发动机的油门响应速度。
