可调式机械锁紧定位轴座结构

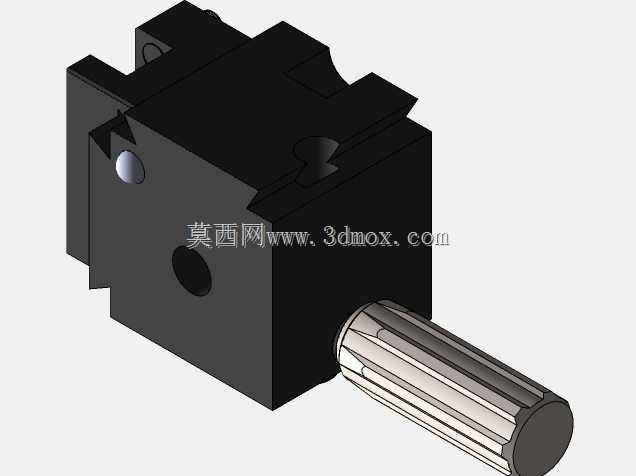

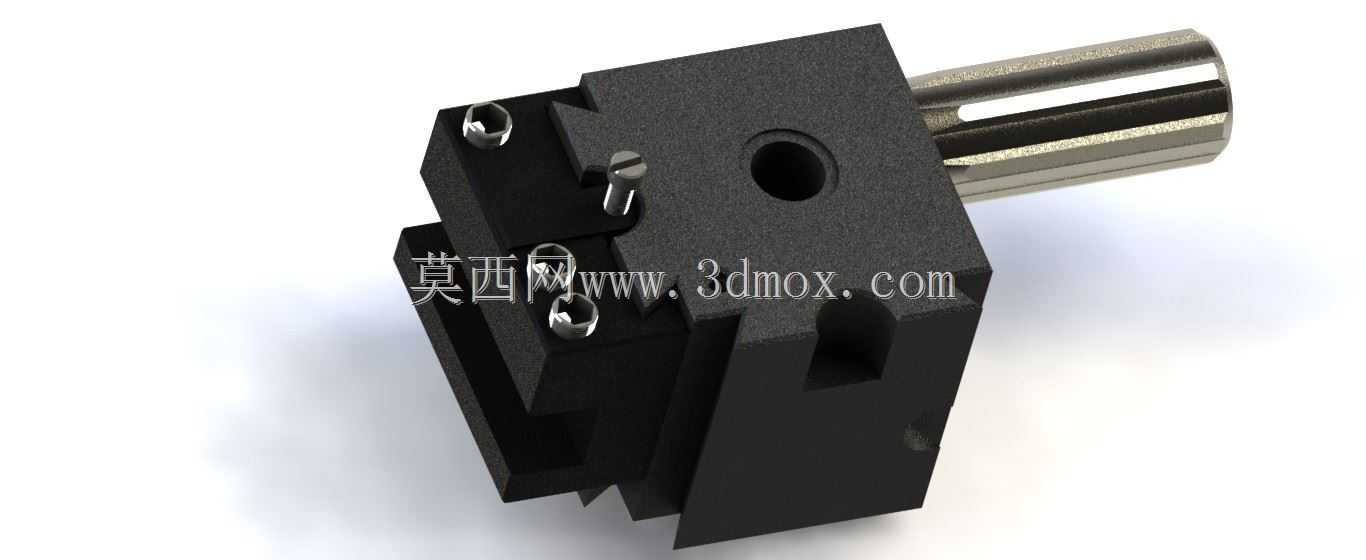

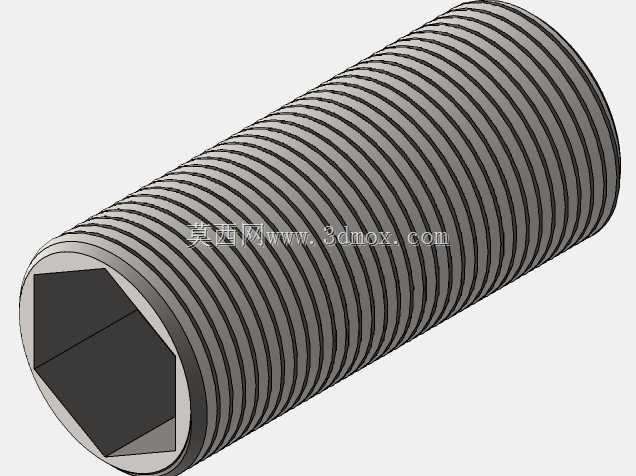

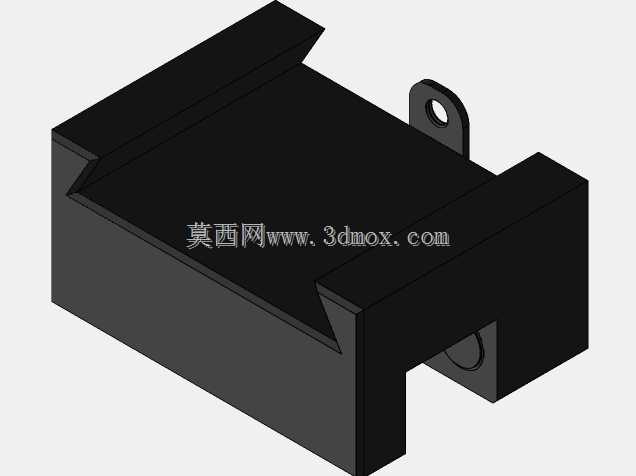

这款可调式锁紧轴座多用于自动化生产线的工位定位、小型工装夹具的轴系固定场景，也可适配轻载输送设备的导向轴安装，在电子装配、小型零件加工的辅助工装中十分常见，主要承担轴类零件的径向锁紧与轴向位置微调功能，避免传动过程中轴件出现窜动、偏摆问题。从结构设计来看，主体采用方块式基座构型，基座侧面预留多组内六角紧定螺钉安装位，可通过不同位置的螺钉顶紧实现轴件的多点位锁紧，相比单螺钉锁紧结构，多点顶紧的方式能让轴件受力更均匀，不会出现单点压痕导致的轴件表面损伤，也能降低长期使用后锁紧力衰减的概率。基座上开设的光孔为轴件穿装通道，通道内壁做了公差适配设计，可与对应直径的光轴实现间隙配合，保证轴件穿装顺畅的同时，控制径向跳动量在合理范围内。基座侧面的开槽结构是实现锁紧力微调的核心设计，拧紧开槽处的紧固螺钉时，开槽间隙会产生微量收缩，抱紧穿装在内部的轴件，配合紧定螺钉的顶紧作用，可实现双重锁紧，在设备存在小幅振动的工况下也能保持锁紧状态稳定。安装边界方面，方块式基座的底面为平整安装面，可直接贴合设备安装板通过螺栓固定，基座的整体外形规整，没有外凸的异形结构，在紧凑的工装布局中也能灵活布置，不会和周边的其他零部件产生干涉。轴件伸出端做了扁位加工，可直接配套传动轮、摆臂等外接零件，无需额外加工连接位，能减少装配环节的加工工作量。设计过程中优先考虑了装配便捷性，所有锁紧螺钉都布置在基座的易操作侧面，调试时无需拆解周边结构即可完成锁紧力调整与轴件位置微调，日常维护时也能快速完成轴件的拆卸更换，适配小批量多品种的生产工装快速换型需求。基座的材质选型偏向耐磨铸铁类，兼顾结构刚性与减震性能，在频繁调整锁紧的使用场景下，基座的内孔不易出现磨损变形，能长期保持装配精度。
