蜗轮蜗杆式角度定向调节支撑机构

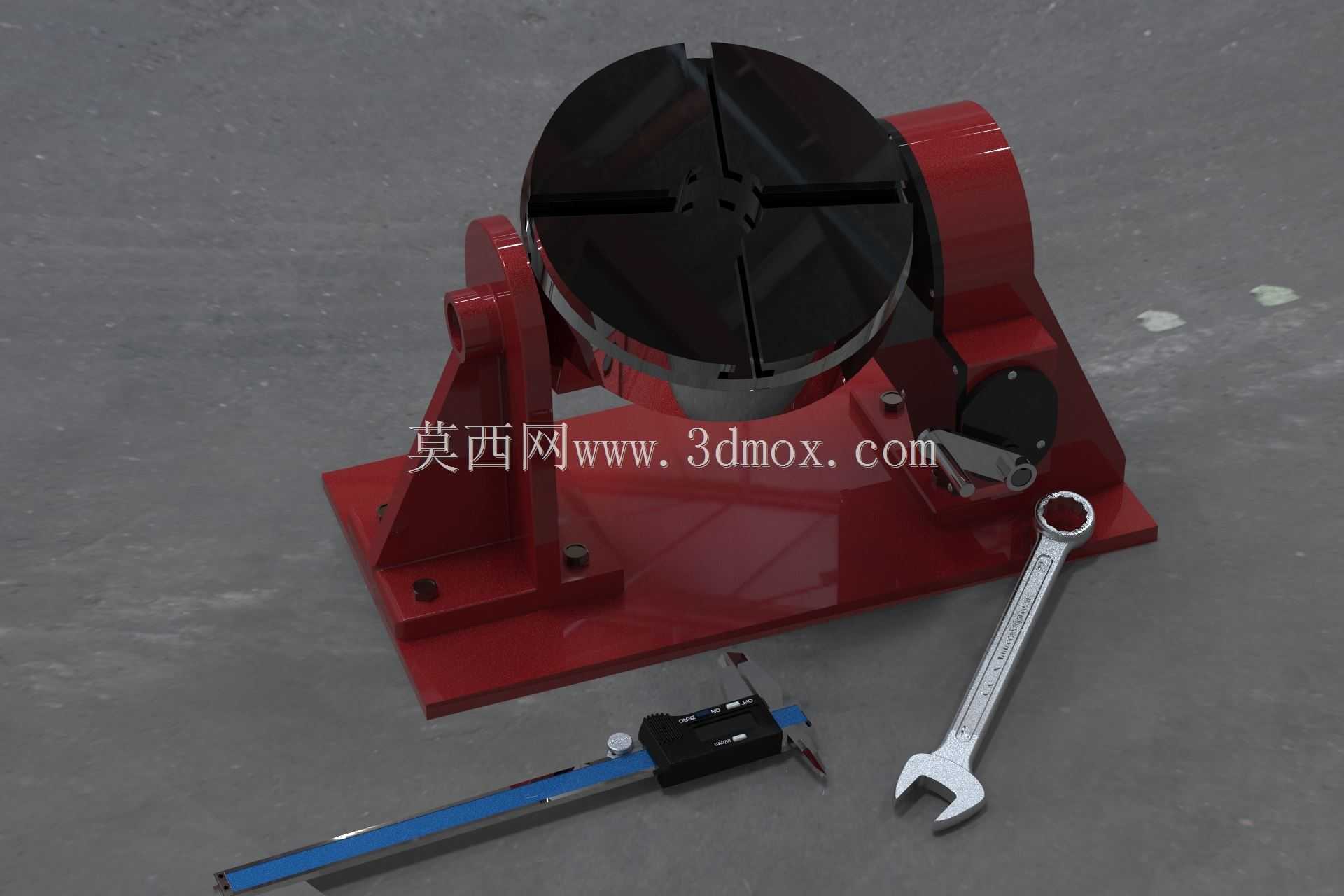

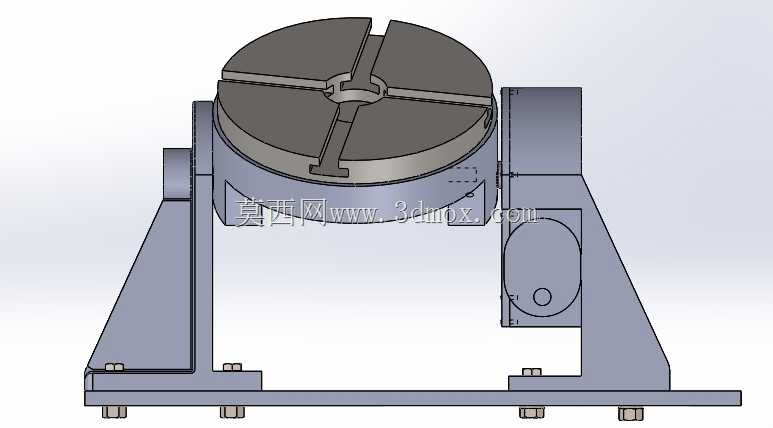

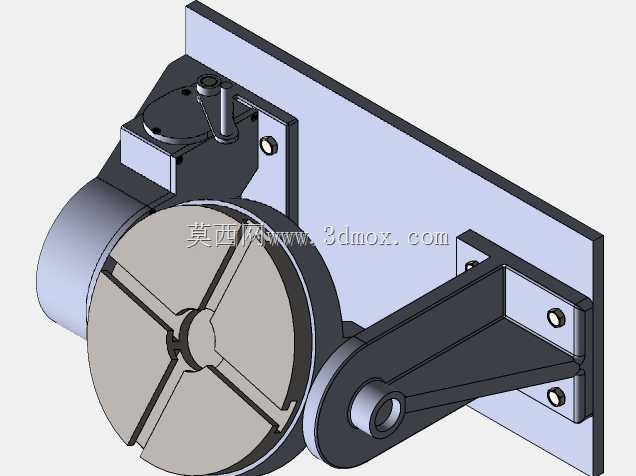

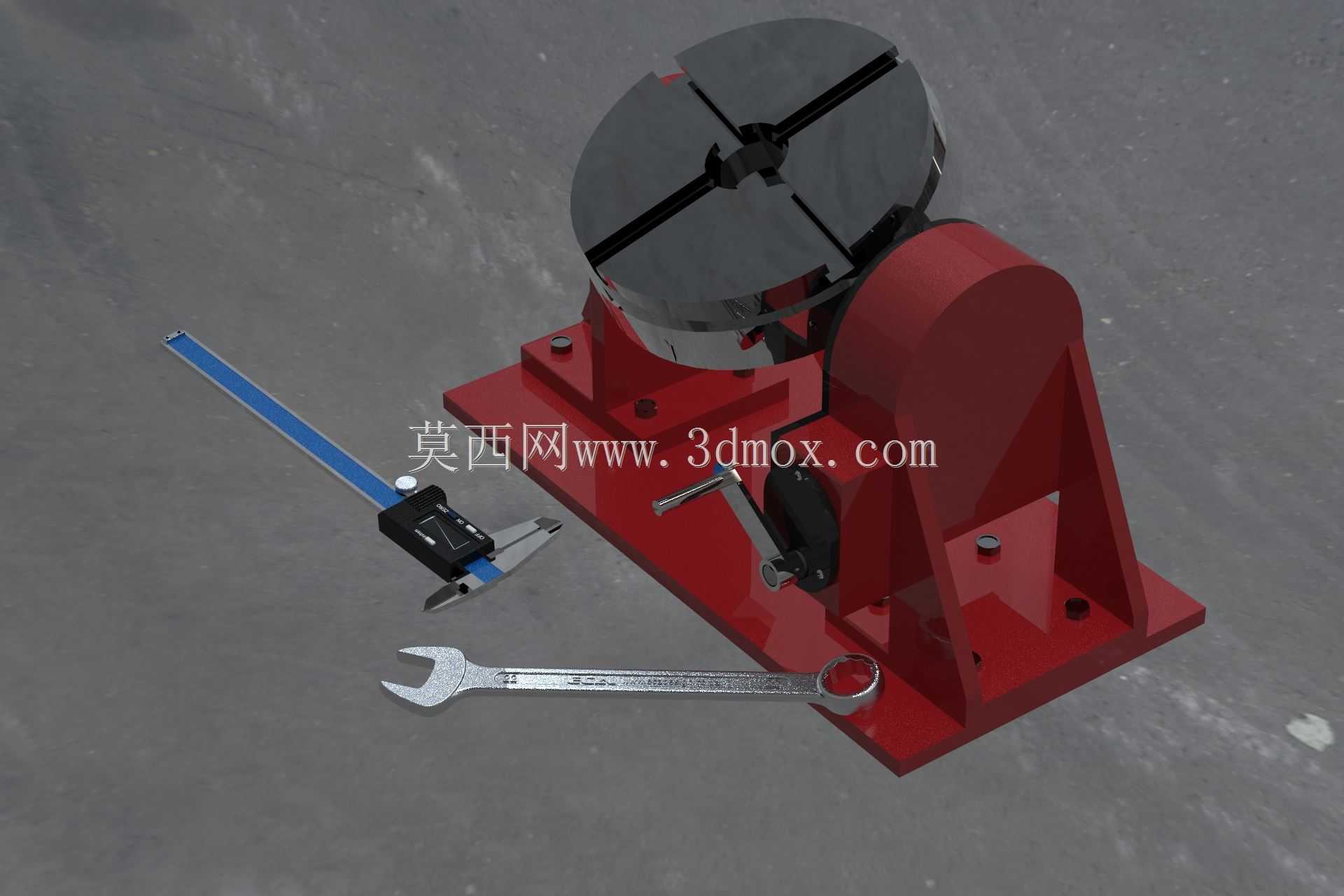

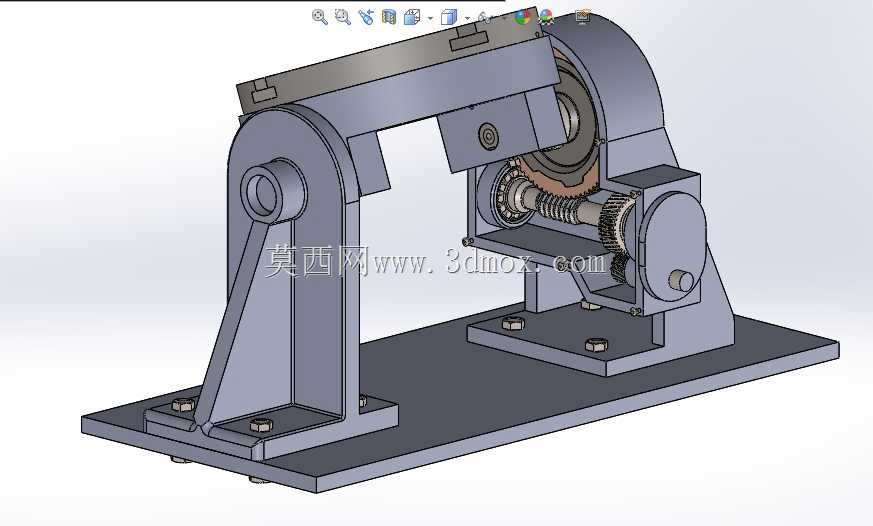

该定向调节机构主要面向需要精准角度调整与姿态保持的工业作业场景，常见于小型工件焊接定位、光学检测工位载台调整、非标设备工装姿态切换等工况，可在无额外锁紧结构的前提下，依靠蜗轮蜗杆副的自锁特性维持调整后的角度位置，避免作业过程中载台出现滑移或角度偏移。从结构布局来看，整套机构采用底板式安装设计，底部预留的螺栓安装孔可直接固定在型材机架或钢制工作台面上，安装边界规整，两侧立式支撑座采用对称式焊接结构搭配加强筋补强，可承受载台区域的偏载载荷，不会因长期单侧受力出现支撑座变形问题。传动部分采用单级蜗轮蜗杆搭配直齿轮过渡的传动路径，输入端的手轮转动时，动力经蜗杆传递至蜗轮，再通过同轴直齿轮组带动上部载台绕支撑铰轴转动，整套传动链的减速比设置兼顾了调节手感与角度控制精度，转动手轮时载台动作平稳无卡顿，不会出现回程间隙过大导致的角度虚位问题。上部载台采用平面式安装面，预留的T型槽与定位孔可直接适配不同规格的工装夹具或工件装夹结构，无需额外加工转接板即可完成负载安装。设计过程中针对支撑铰轴的受力做了针对性优化，铰轴与支撑座之间采用滑动轴承配合，降低转动过程中的摩擦阻力，同时在蜗轮与支撑座的衔接位置设置了止推端面，承受载台倾斜时产生的轴向分力，避免齿轮副出现偏磨。整套机构的外形尺寸适配中小型工位的安装空间，底板长度可覆盖常规工作台的安装孔距，立式支撑的高度设置保证载台在0到90度倾斜范围内不会与底板或周边安装结构产生干涉，角度调节范围可覆盖多数工业场景下的姿态调整需求。在实际使用中，操作人员无需额外工具即可通过手轮完成角度调整，调整到位后依靠蜗轮蜗杆的自锁特性即可锁定位置，相比传统的螺栓锁紧式调节架，操作效率更高，角度重复定位精度更稳定，适合频繁调整工位角度的批量作业场景使用。
