钻床配套可移动XY双向工作台结构

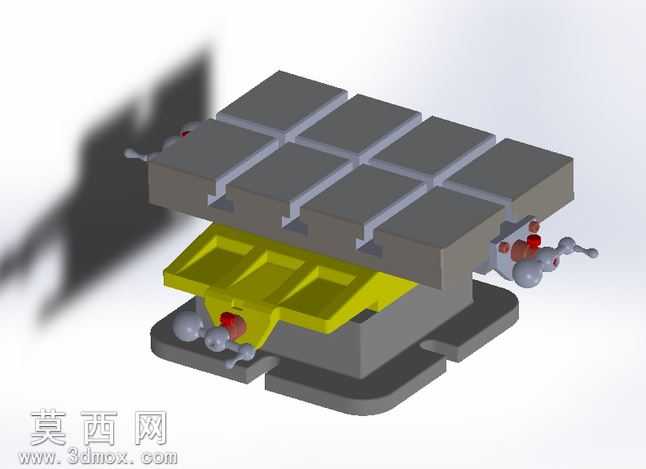

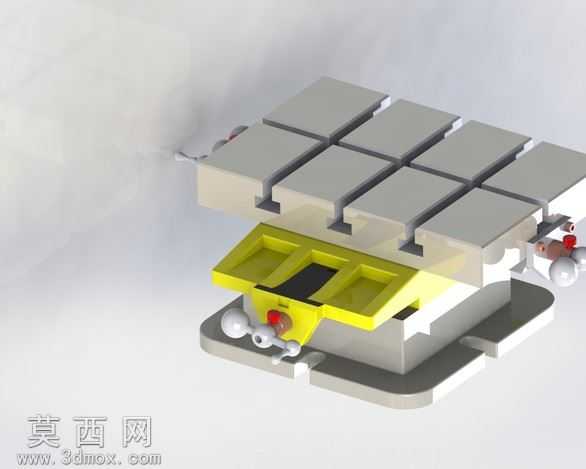

本作品为适配半工匠工业钻床设计的XY双向移动工作台三维建模成果，建模过程围绕钻床加工的实际作业需求展开，先完成整体功能框架的规划，确定工作台需要实现X、Y两个轴向的独立进给移动，满足钻床加工时工件位置的灵活调整需求，无需反复装夹工件即可完成不同点位的加工作业。建模阶段先搭建工作台的底座支撑结构，作为整个滑台的承载基础，采用厚重的实体结构设计保证整体刚性，避免钻削作业时产生晃动影响加工精度；随后构建中间层的黄色滑移导向结构，该部分为XY轴移动的核心传动导向载体，分别设置X向、Y向的滑移轨道与调节操作端，操作端采用球形手柄设计，符合人工操作的施力习惯，转动手柄即可带动对应轴向的滑台平稳移动，调节过程顺滑无卡滞，同时在传动位置设置限位结构，避免滑台超程脱出。上层为工件装夹平台，采用九宫格式的T型槽台面设计，槽位规整排布，可配合压块、螺栓等装夹配件固定不同外形尺寸的工件，台面平整度在建模时做了公差约束，保证工件装夹后的水平度符合钻削加工要求。渲染阶段针对不同部件赋予适配的材质属性，底座与上层装夹平台采用铸铁类哑光金属材质，还原工业铸铁件的厚重质感与表面磨砂效果；中间滑移层采用醒目的工程黄色漆面材质，既区分不同功能模块，也符合工业装备的安全色标识习惯；操作手柄、传动连接件采用亮面金属材质，还原机加工零件的光洁表面效果；渲染时添加柔和的环境光与定向投影，清晰展现各部件的装配层级与结构细节，直观呈现滑台的分层堆叠结构与各部件的装配位置关系。设计过程中充分考虑与虎钳、钻床主体的装配兼容性，整体安装尺寸与对应型号钻床的工作台安装位完全匹配，后续可直接完成与钻床主体、台虎钳的总装装配，形成完整的钻削加工工位，整套模型结构完整，各部件的连接关系、运动逻辑清晰，可用于工装结构展示、加工方案演示以及后续的工程出图参考。
