壁挂式扬声器安装固定支架结构设计

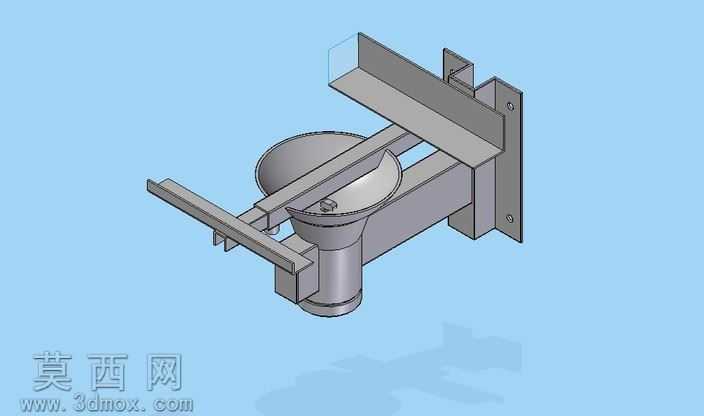

本款扬声器安装支架采用三维参数化建模完成整体结构设计，建模过程中优先考量壁挂安装的承重稳定性与角度调节灵活性，先完成壁挂固定板的基准建模，在板件上预留对应膨胀螺丝安装的沉孔结构，保证安装后固定板与墙面贴合无凸起，避免长期承重出现松动偏移。横向承载梁采用L型折弯结构设计，建模时对梁体的折弯圆角做应力分散处理，搭配斜向加强筋结构提升梁体抗弯折性能，避免扬声器挂载后出现梁体下弯变形的问题。扬声器承托部位采用漏斗形定位座设计，座体内壁做适配扬声器底部轮廓的贴合曲面，建模时预留0.2mm的装配公差，保证扬声器放入后可实现初步定位，搭配侧向的压紧卡扣结构，无需额外螺丝即可完成扬声器的快速固定，同时方便后续拆卸维护。支架的角度调节结构采用滑槽式设计，在横向梁上开设长圆形调节槽，搭配锁紧螺栓实现扬声器俯仰角度的无级调节，可根据使用场景灵活调整声音传播方向。材质配置上，壁挂固定板与主承载梁选用冷轧钢材质，表面做喷塑防锈处理，渲染时还原金属哑光磨砂质感，承托座与卡扣部位选用高强度工程塑料，渲染时体现塑料的细腻哑光质感，不同材质的视觉区分清晰，可直观呈现各部件的功能属性。整体结构设计兼顾安装便捷性与使用可靠性，所有连接部位均做圆角过渡处理，避免安装使用过程中出现锐边划伤的问题，各部件的装配关系在建模中做完整干涉检查，确保实际生产装配时无卡滞问题，可适配对应尺寸的扬声器壁挂安装场景，满足室内外音频设备的固定装载需求。
