伊兹350摩托车配套电气盒结构设计

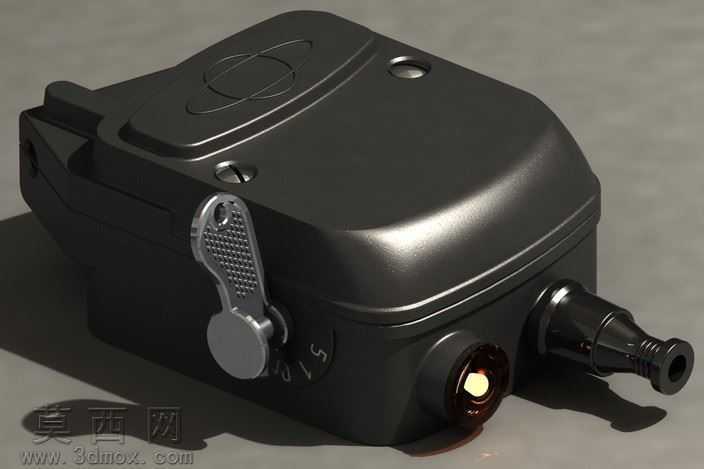

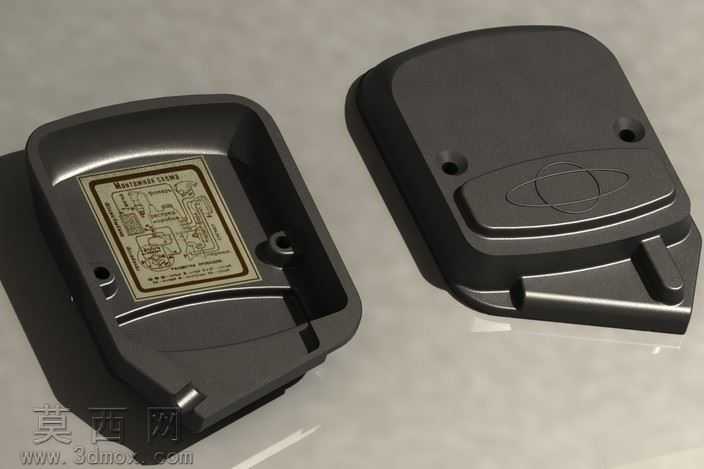

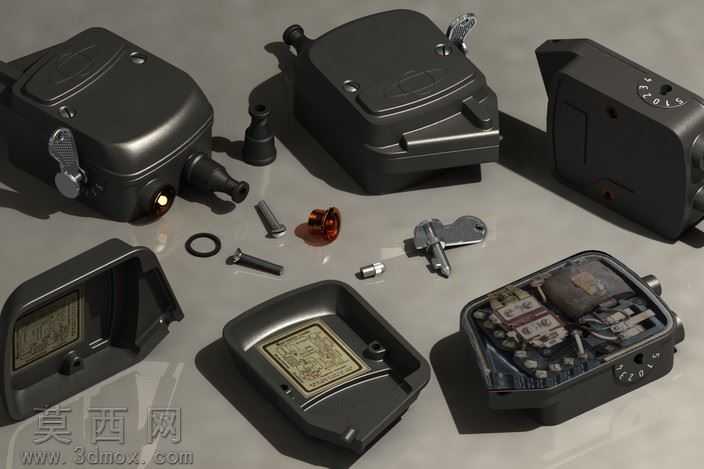

本作品为伊兹350摩托车配套的电气盒三维设计成果，建模阶段围绕摩托车电气系统的防护与集成需求展开，首先对电气盒的上下壳体、密封结构、锁止卡扣、出线接头等核心部件进行参数化建模，精准还原了壳体的分型面走势、卡扣的卡接角度、出线胶套的锥度密封结构，同时对配套的固定螺丝、密封胶圈、接线端子、内置电路板安装位等细节进行1:1比例复刻，确保各部件之间的装配间隙符合摩托车零部件的公差要求。材质渲染阶段针对不同部件做了差异化的材质表现：上下壳体采用哑光磨砂工程塑料材质，还原ABS注塑件的细腻颗粒质感与低反光特性；金属卡扣、固定螺丝做了镀锌钝化的金属质感处理，表现出五金件的轻微金属光泽与使用痕迹；出线胶套采用耐油橡胶材质，调整材质的粗糙度与 subsurface 散射参数，还原橡胶件的软质视觉特征；内置电路板部分还原了阻焊层、元件焊点、接线引脚的细节纹理，让打开状态的电气盒内部结构更具真实感。结构设计上充分考虑摩托车户外使用的场景需求，壳体边缘设计了双层止口结构配合密封胶圈，实现IP65级别的防水防尘能力，侧面的出线位采用阶梯式胶套结构，既可以固定线束走向，也能避免线束拉扯导致的密封失效，壳体外部预留的数字刻度调节位，可实现电气参数的外部快速调节无需开盖，锁止卡扣采用快拆式扳扣结构，无需工具即可快速开启盒体进行检修维护。设计过程中同步完成了爆炸视图的制作，清晰展示每个零件的装配顺序与位置关系，所有结构均经过干涉检查，确保各部件在装配、开合、调节过程中不会出现碰撞干涉，同时预留了后续电池组件的扩展安装位，可适配后续车型的电气系统升级需求，整体模型兼顾了外观还原度与结构实用性，可直接用于摩托车改装参考、零部件开模验证以及维修装配教学使用。
