碳纤维材质汽车后视镜3D扫描模型

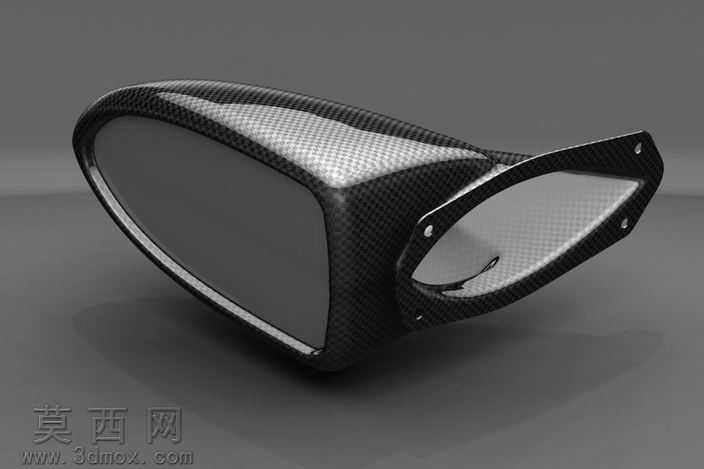

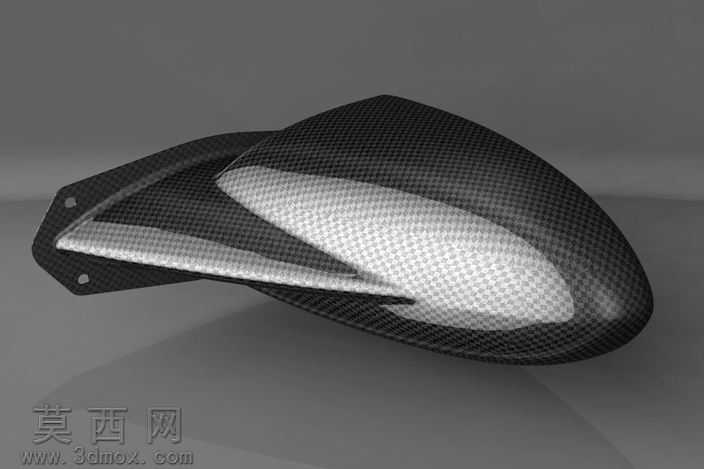

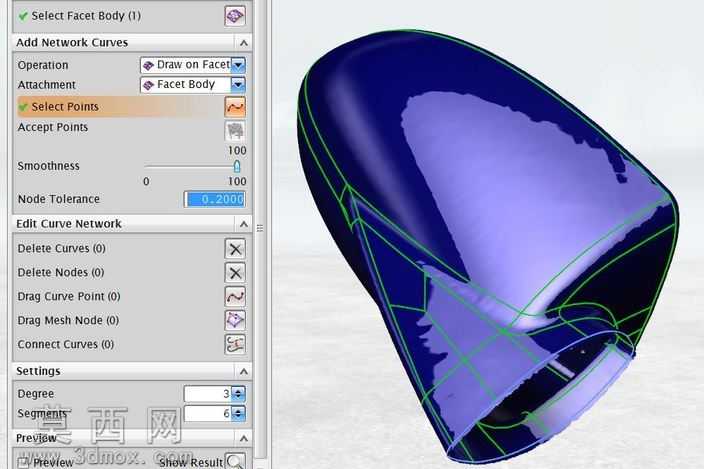

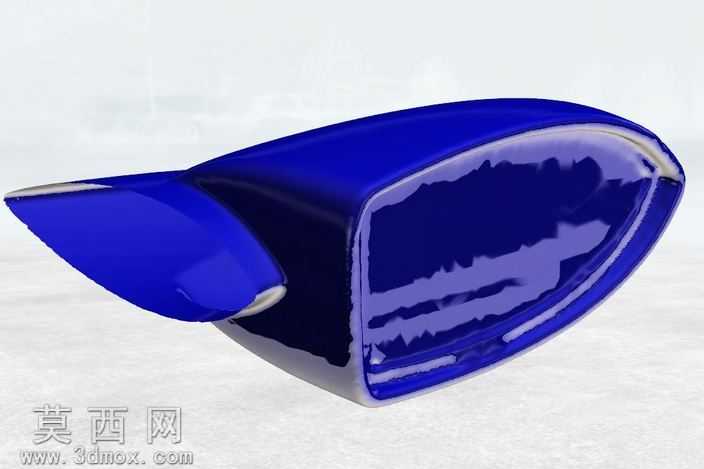

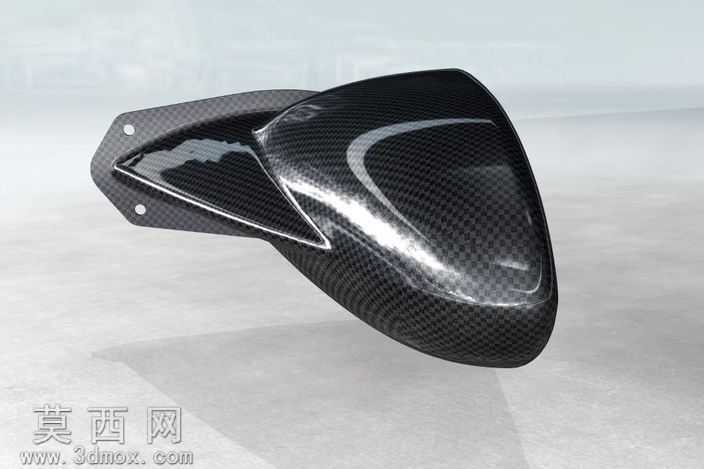

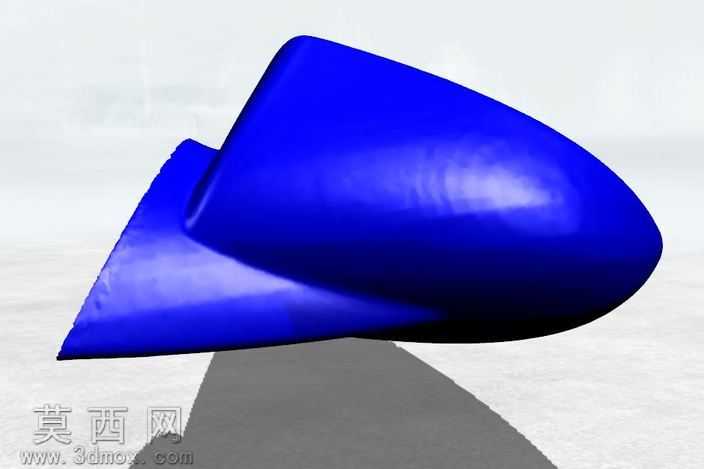

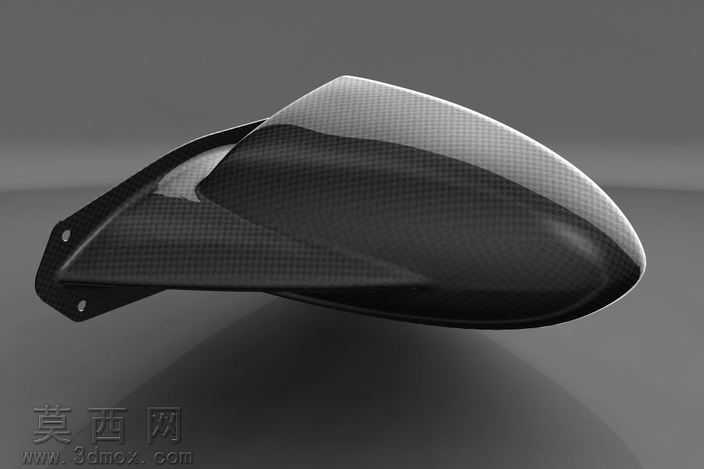

本模型为汽车碳纤维后视镜的3D扫描逆向建模成果，建模过程依托三维扫描设备采集实体表面的海量点云数据，经过点云去噪、精简、对齐配准等预处理步骤后，通过逆向工程工具完成曲面重构，完整还原了实体后视镜的所有外形特征与结构细节。模型主体曲面采用连续顺滑的NURBS曲面构建，精准复刻了碳纤维后视镜特有的流线型空气动力学外形，镜壳边缘的安装固定孔位、背部的安装支耳结构都做到了与实物1:1的尺寸匹配，曲面之间的过渡衔接自然流畅，无破面、重叠面等几何错误，可直接用于后续的结构验证、改装设计或仿真分析。材质表现上，模型还原了碳纤维编织材料特有的纹理质感，通过分层材质设置模拟出碳纤维表层的哑光编织肌理与局部高光区域的质感差异，渲染效果能够直观呈现碳纤维材质轻量化、高强度的视觉特质，清晰展现镜壳表面的纹理走向与曲面弧度变化。结构设计层面，该后视镜整体采用一体化流线型壳体设计，背部的安装支耳带有精准的定位孔位，可直接与对应车型的后视镜安装基座匹配，壳体的曲面弧度经过空气动力学优化，能够在车辆行驶过程中有效降低风阻与风噪，碳纤维材质的应用也在保证壳体结构强度的前提下大幅降低了部件自重，符合汽车改装领域对轻量化部件的设计需求。整个逆向建模过程严格遵循实物的几何特征，未对原有结构做主观修改，所有曲面的曲率、厚度、安装位尺寸都与扫描实物保持一致，既可以作为汽车外观改装设计的参考原型，也可用于碳纤维部件成型工艺的研发验证，为后续的模具开发、3D打印制作或有限元分析提供精准的三维数据基础。
