拖头辛辛那提无心磨床传动结构三维设计

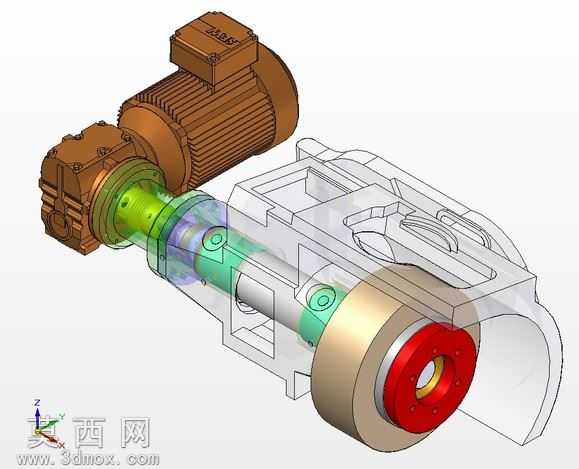

本作品为拖头辛辛那提无心磨的核心传动与磨削执行结构三维设计，整体建模过程严格遵循无心磨床的实际机械传动逻辑与装配关系，在三维建模环境中完成了所有零部件的参数化绘制与精准装配。建模阶段首先对驱动单元进行还原，将减速电机的壳体散热筋、接线盒、输出轴端等细节逐一构建，壳体采用铸铁质感的材质参数设置，还原工业电机的厚重金属质感，散热筋的排布、端盖的螺栓孔位均按照真实工业电机的尺寸比例完成建模，保证外观与结构的还原度。传动连接部分，对联轴器、传动轴系进行了分层建模，绿色半透明材质的传动轴护罩采用半透明渲染材质，既可以清晰展示内部轴系的传动路径，又能区分不同功能的结构区域，轴系上的轴承位、轴肩定位结构、键槽连接细节均做了精细化处理，还原动力从电机输出到磨头的完整传递路径。磨削执行端的磨头部分，分别构建了金属基体的砂轮座、红色的砂轮紧固端盖、金色的砂轮安装定位结构，各部件之间的装配间隙、螺栓连接点位均按照机械装配规范设置，磨头的回转中心与传动轴系保持严格的同轴度约束，符合无心磨床的磨削精度设计要求。床身部分采用线框半透明的渲染方式，既可以展示内部容纳的传动与磨头结构，又能体现整体壳体的轮廓造型，线框模式下的床身筋板布局、安装让位结构清晰可见，还原了磨床主体的支撑结构设计。整体渲染采用工业产品常用的白背景展示模式，不同功能部件采用差异化的材质配色：驱动单元为棕褐色铸铁材质、传动护罩为半透绿色、磨头紧固结构为亮红色、砂轮定位结构为金属金色、床身为半透明白色线框，通过材质区分让整个装配体的结构层级一目了然。设计过程中重点考量了无心磨床拖头部分的动力传递稳定性、磨头回转精度的结构保障，所有运动部件均添加了符合机械原理的装配约束，可直观展示动力从电机输入，经减速、联轴器传递，最终带动磨头旋转完成磨削作业的完整运动逻辑，各零部件之间不存在干涉问题，装配关系符合实际无心磨床的生产制造装配要求，能够直观呈现辛辛那提无心磨拖头部分的结构组成与工作原理。
