惠而浦旋涡风机蜗壳结构三维设计

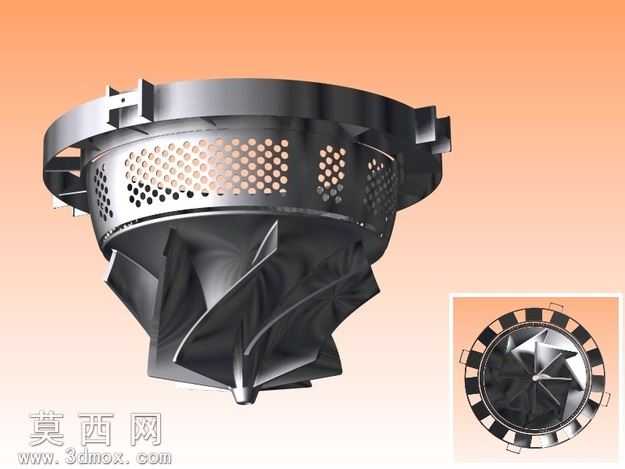

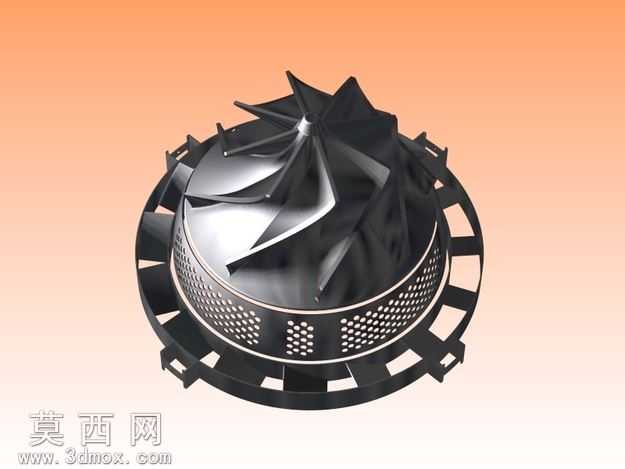

本作品为惠而浦品牌配套的旋涡风机蜗壳三维设计模型，整体采用SolidEdge完成全参数化建模，建模过程严格遵循家用吸风类风机的流体力学设计逻辑，对蜗壳的型线、叶轮的曲面弧度、进风出风通道的过渡结构均做了精细化还原。模型构建阶段先以旋转凸台命令生成蜗壳的基础环形基体，针对侧壁的通风孔阵列采用特征阵列命令完成均匀排布，所有孔洞的孔径、孔间距均匹配实际量产的通风散热需求，避免建模过程中出现特征变形、阵列错位的问题。叶轮部分采用多曲面放样命令生成扭曲叶片，每一片叶片的扭转角度、叶根与叶顶的厚度差都经过参数校准，保证叶片曲面与蜗壳内壁的间隙均匀，既还原实际产品的装配精度，也为后续的流体仿真分析预留了可用的模型基础。材质渲染阶段，蜗壳主体赋予哑光磨砂金属材质，模拟镀锌钢板的表面质感，对金属表面的细微颗粒感、边缘的冲压倒角反光做了参数调整，叶轮部分赋予高光亮面硬质塑料材质，区分不同部件的材质属性，渲染出图时采用暖橙色渐变背景，搭配双视角展示布局，主视角呈现蜗壳与叶轮装配后的整体斜视图，小图补充顶部俯视视角，清晰展现蜗壳顶部的安装卡扣定位结构、周圈的固定凸台细节。设计思路上围绕家用风扇类产品的低噪、高送风效率需求，对蜗壳的扩压段曲线做了平滑过渡处理，避免风道出现直角拐点造成风阻增大，顶部的安装卡扣采用一体化建模，还原实际产品的快装结构，所有装配部位的止口、定位柱都做了公差预留，模型可直接导出用于结构评审、3D打印样件验证，也可作为同类旋涡风机设计的参考模板，帮助设计人员快速理解蜗壳与叶轮的配合逻辑，缩短同类产品的开发建模周期。
