双级90毫米电动涵道通风风扇结构设计

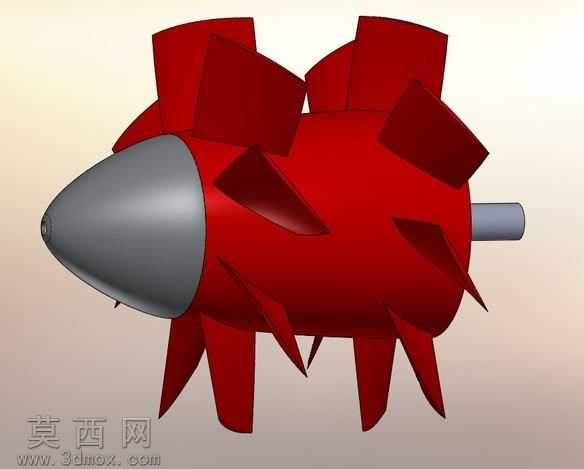

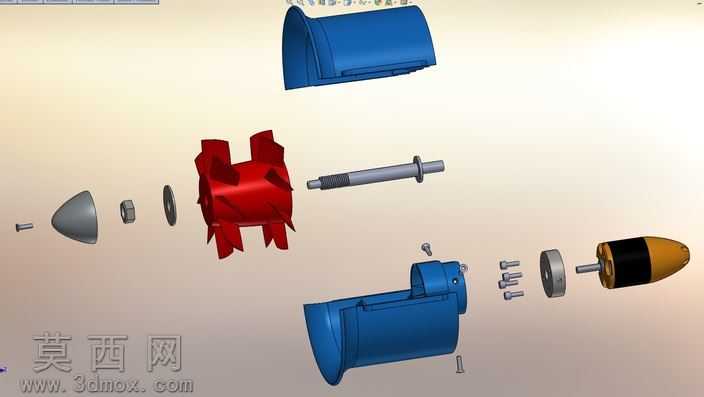

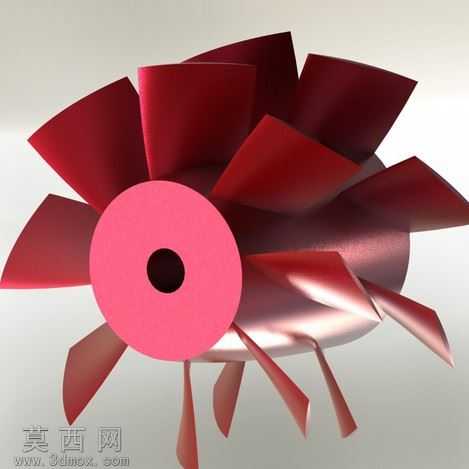

本作品为双级90毫米口径电动涵道通风风扇的完整三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1比例构建，首先从核心气动部件叶轮入手，针对双级串联的布局特性，分别对前后两级叶轮的叶片数量、安装角度、叶型曲率进行差异化参数设定，每一片叶片都通过曲面放样、边界混合的方式生成流畅的翼型曲面，保证叶片从根部到梢部的厚度渐变过渡符合气动设计要求，避免气流在叶道内产生不必要的紊流损失。叶轮中心的轮毂部分采用一体化结构设计，预留标准的电机安装轴孔，轴孔尺寸与常用微型高速电机输出轴完全匹配，轮毂与叶片的衔接位置做了平滑的圆角过渡处理，既能够降低装配后的风阻，也可以减少结构应力集中，提升叶轮高速旋转时的结构强度。涵道外壳部分按照90毫米的标准通径设计，内壁与叶轮叶梢的间隙控制在极小的合理范围内，最大化提升涵道的气流引流效率，外壳两端设计有适配安装的法兰边结构，方便后续将整个风扇总成集成到各类通风、动力系统当中。材质渲染阶段，针对叶轮部分采用了半光泽的深红色工程塑料材质，调整材质的反射参数模拟玻纤增强尼龙的真实质感，轮毂部分使用亮粉色的哑光塑料材质区分部件，涵道内壁采用磨砂金属材质还原金属机匣的视觉效果，渲染时通过三点布光突出叶片的曲面弧度与结构层次，清晰展现双级叶轮前后排布的空间结构关系。设计过程中以完整装配体的思路开展工作，所有部件之间的装配约束完全按照实际生产的装配逻辑设置，转动部件与固定部件之间预留合理的运动间隙，既保证整体结构的紧凑性，也避免运转时出现部件干涉的问题，整个模型完整还原了通风风扇总成的全部结构细节，可直接用于结构验证、3D打印制作或者气动性能仿真分析使用。
