台式精密气动打标机机械结构设计

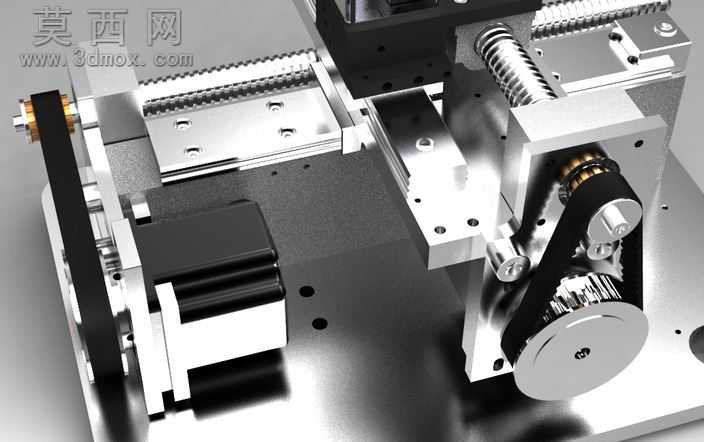

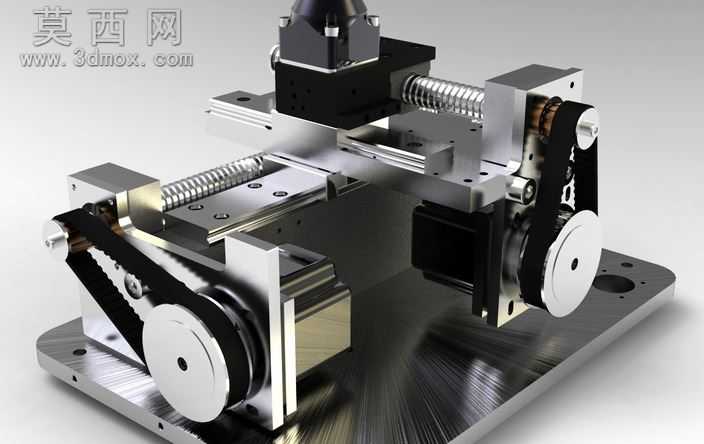

本款台式打标机采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工艺规范，对每一个零部件的尺寸公差、装配关系都做了精准定义，确保模型可直接导出工程图用于生产加工参考。模型渲染阶段采用金属材质真实还原设备质感，底板采用拉丝不锈钢材质表现，传动丝杠、直线导轨赋予镀铬金属光泽，同步带、步进电机外壳等非金属部件分别匹配橡胶、哑光黑塑料的材质参数，配合光影追踪渲染，完整呈现出设备装配完成后的真实外观效果。从结构设计来看，设备采用双轴十字滑台布局，X、Y两个运动方向均采用滚珠丝杠搭配直线导轨的传动方案，相比普通光杆传动具备更高的传动精度与更低的运行间隙，能够保障打标过程中字头的走位精度，避免出现打标字符错位、笔画粗细不均的问题。两个运动轴的动力传递均采用同步带轮结构连接步进电机与丝杠，同步带传动具备缓冲吸振的特性，可降低电机启停瞬间的冲击，同时能保证精准的传动比，避免丢步影响打标精度。Z轴方向搭载打标执行头，可根据待打标工件的高度灵活调整行程，适配不同厚度的金属、硬质塑料等材质工件的表面打标需求。整体设计思路围绕小型台式工业打标场景展开，在保证结构刚性的前提下尽可能压缩设备整体体积，底板采用加厚铝合金板材加工，既保证了整机的重量稳定性，避免打标过程中设备移位，又控制了整机重量便于桌面放置使用。所有运动部件均设计有对应的安装定位基准，装配过程无需复杂工装即可完成精准组装，日常维护时可快速拆卸更换易损部件，大幅降低设备的后期运维成本。模型完整还原了设备的每一处细节，包括同步带张紧调节结构、导轨限位块、电机安装座等辅助结构都做了1:1建模还原，能够直观展现设备的运动原理与装配逻辑，可作为同类打标设备开发设计的参考原型，也可用于机械原理教学演示使用。
