带减震结构的拖车行走机构三维设计

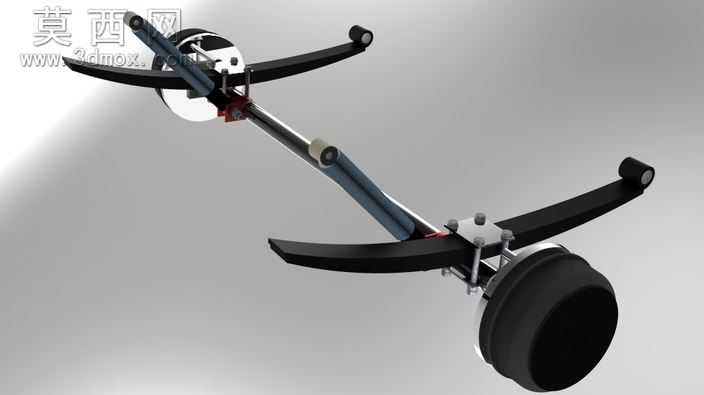

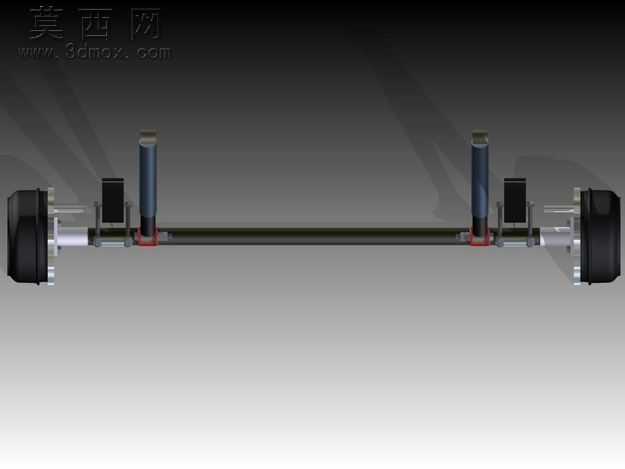

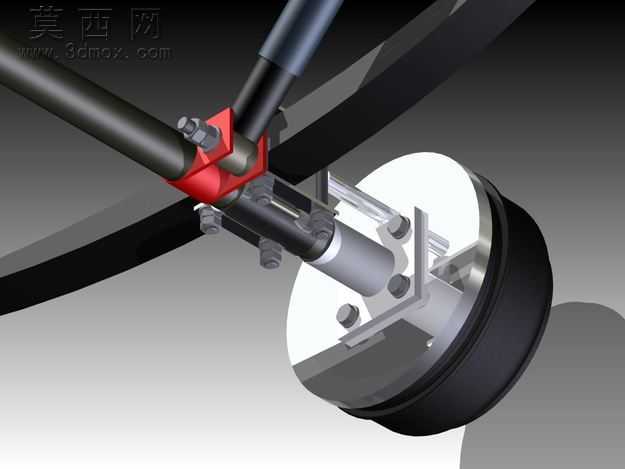

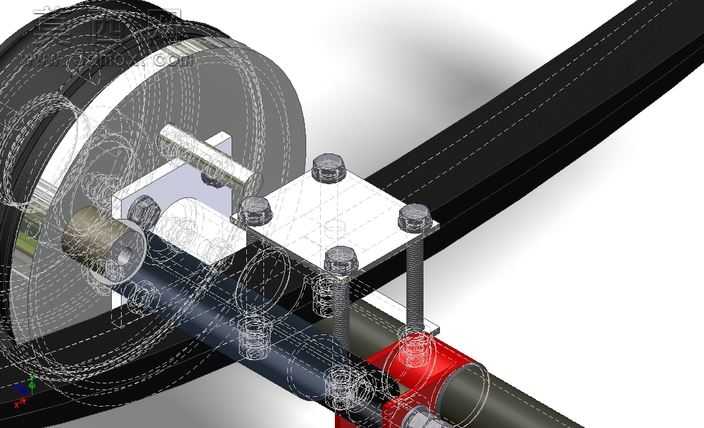

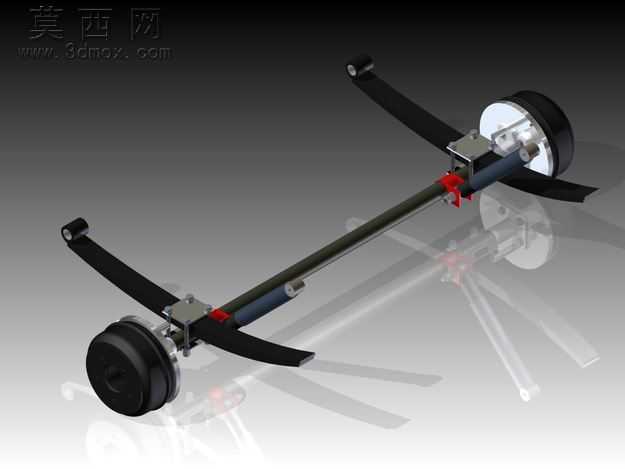

本作品为一款处于早期开发阶段的拖车行走机构三维设计方案，整体建模过程围绕结构可行性验证展开，通过三维建模软件完成了全部零部件的参数化搭建与装配校验，线框渲染模式可清晰展示内部零件的装配关系与空间布局，便于快速排查结构干涉问题。模型核心采用40毫米规格的空心轴作为主承载轴，轴体壁厚设定为4毫米，在保证承载强度的前提下有效降低了整体自重，适配轻型拖车的轻量化设计需求。轴体两端设计有与集线螺栓相连接的连接座结构，用于实现轮组与承载主体的衔接，连接座与轴体采用焊接工艺完成固定，建模过程中对焊接贴合面做了精准的面贴合约束，还原真实焊接结构的装配状态。减震组件采用基础螺栓作为核心连接元件，每个减震器通过螺栓固定在下方的安装基座上，安装基座同样采用焊接方式与主承载轴固连，上方设置两块通过螺栓拼接的安装板，用于对接拖车的上部承载平台，螺栓连接部位均按照标准件参数建模，还原了螺母、垫片的完整装配细节。轮组部分完整还原了轮毂、轮轴、轴承位的结构细节，轮体与主架之间预留了足够的转动间隙，可直观展示行走过程中的轮体转动状态。当前版本为概念设计阶段的初版模型，尚未开展结构强度仿真验证，后续可基于现有三维模型调整轴体壁厚、减震器安装角度、连接螺栓规格等参数，进一步优化整体承载性能与减震效果，也可在此基础上拓展刹车组件、牵引连接结构等模块，完成完整拖车的整体设计。建模过程中对不同材质做了区分设置，轴体采用金属钢材材质，轮体采用橡胶与钢材组合材质，安装板采用结构钢材质，减震连接部位做了红色标识区分，便于快速识别不同功能模块。
