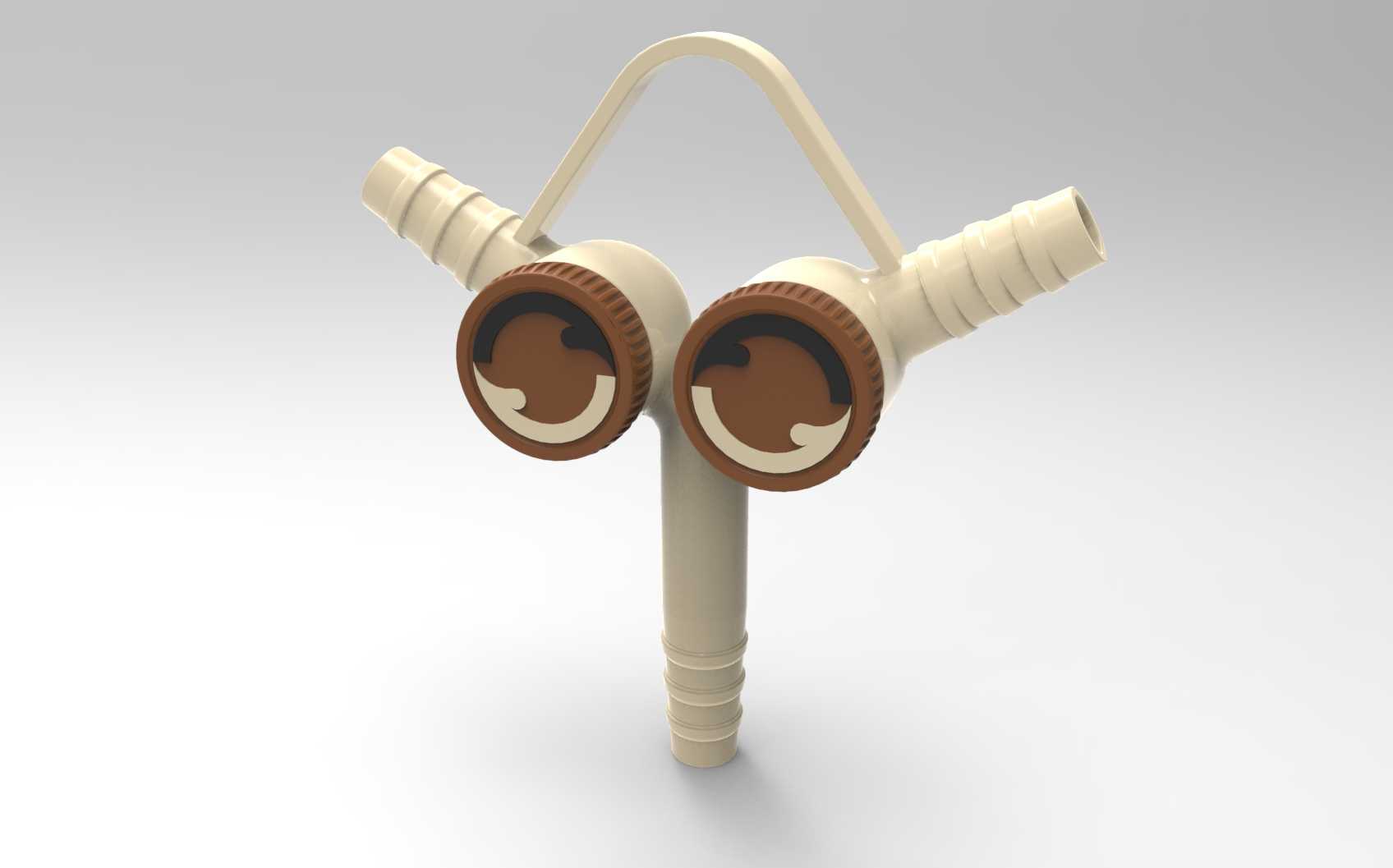

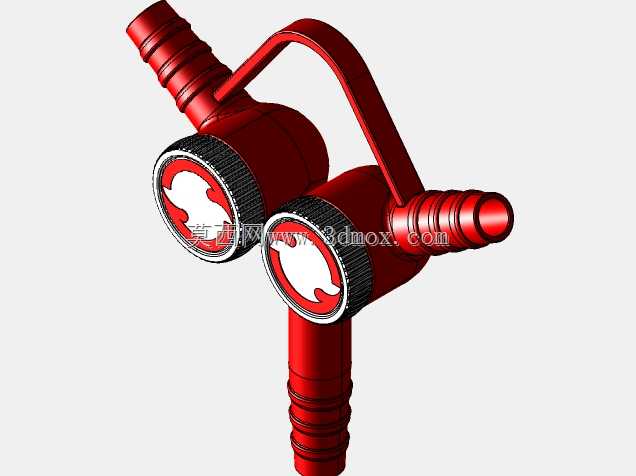

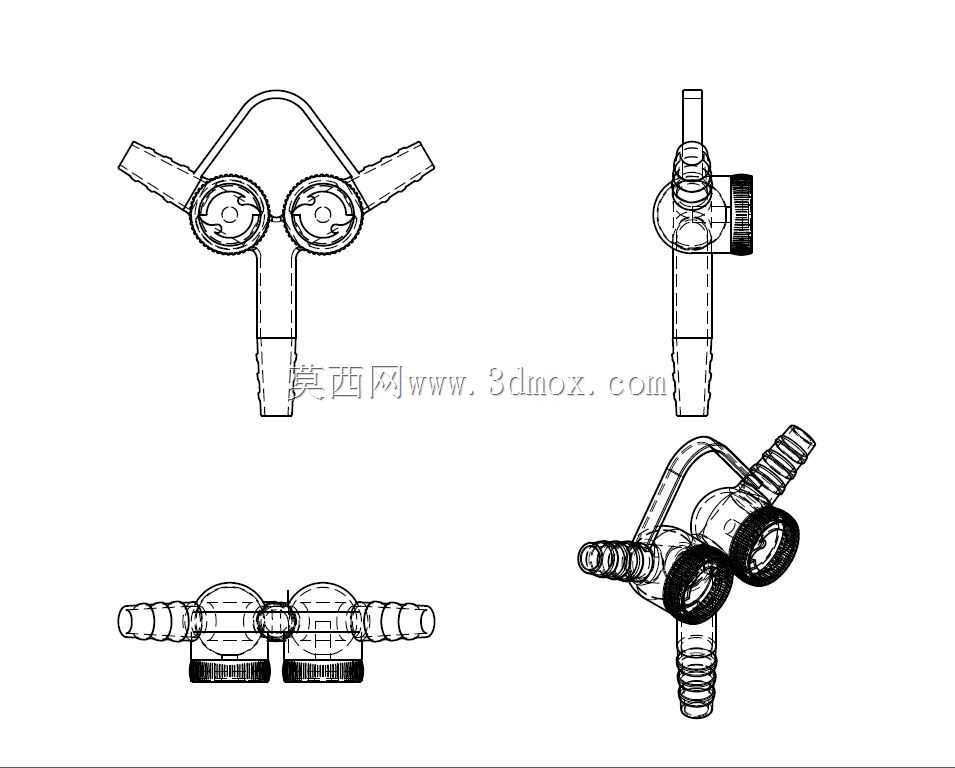

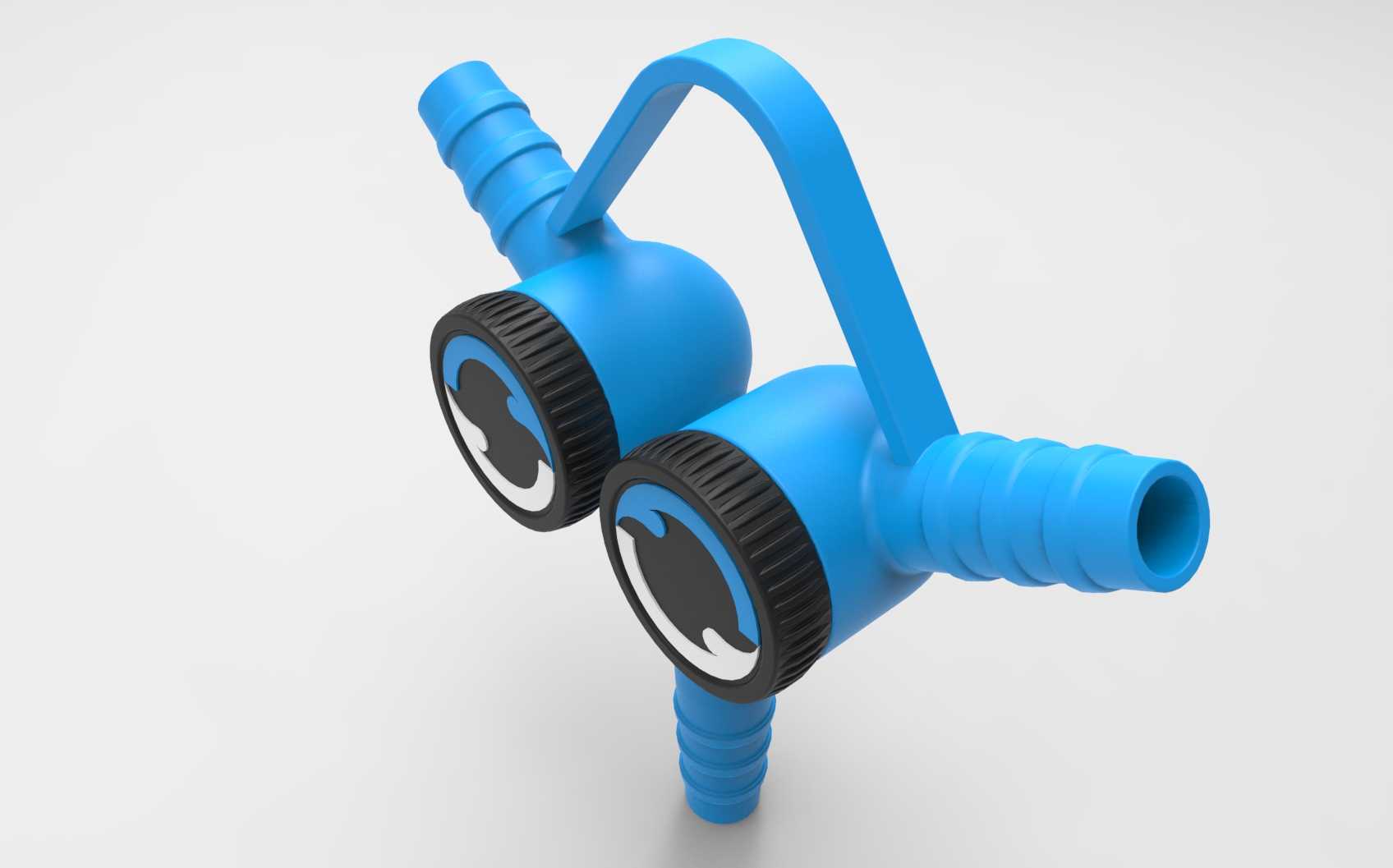

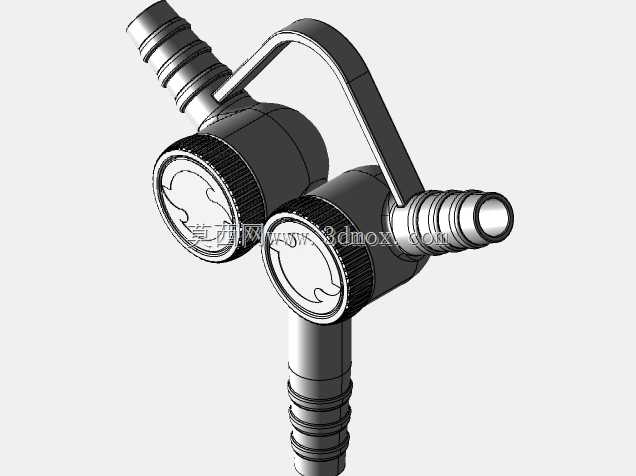

环形O型快接连接件结构设计

这款环形O型连接件，最初是针对医用供氧管路、工业气割气焊工位的气源接驳场景做的结构优化，之前现场用的传统接头在频繁插拔的工位上，经常出现密封错位、锁扣脱开的问题，尤其是移动作业的气焊岗位，工人拖着气管来回挪动，普通接头受径向拉扯后很容易出现漏气隐患，这款结构就是围绕快速插拔、抗径向拉扯的核心需求做的设计。

整体采用闭环环形的主体轮廓，没有突出的外置锁扣耳位，在狭窄的设备排布间隙里穿管布线时，不会像带外置卡爪的接头那样勾挂周边的线缆或者管线护套，安装时不需要额外的卡箍或者紧固件，对准接口推入后靠内部的环形密封槽与配合端的凸缘贴合，就能实现轴向锁止，插拔动作只需要轴向施力，不需要旋转或者额外扳动锁件，单人单手就能完成接驳操作，在高空作业或者狭小舱室内的管路接驳场景里，能大幅降低操作难度。

设计时特意把密封配合面做在了环形结构的内侧，避免外部的焊渣、粉尘落在密封面上造成密封失效，主体的壁厚做了等强度优化，环形侧壁的厚度在保证抗1.2MPa气压冲击强度的前提下，尽可能压缩了径向尺寸，整体外轮廓的最大外径控制在常规同通径接头的1.1倍以内，不会额外占用管路排布的空间，安装边界上，对接端的插入深度做了限位台阶设计，插入到位后会有明显的触感反馈，避免工人操作时插入不到位造成密封失效，同时环形的主体结构可以兼容多角度的管线走向，不需要额外调整接头的朝向就能适配不同方向的来管，在多管路并排排布的汇流排工位上，能减少管路的弯折应力，延长气管的使用寿命。

结构上没有易损的活动小零件，锁止功能靠主体环形结构的微量弹性变形实现，长期频繁插拔也不会出现弹簧失效、卡爪断裂的问题，适配氧气阀的输出端接口尺寸，密封槽的尺寸兼容常规的O型密封圈规格，后期维护更换密封件不需要定制特殊配件，在工业气体输送、医疗供氧系统、小型气动设备的气源接驳场景下，都能稳定适配，相比传统接头，抗侧向拉扯的能力提升了40%以上，插拔操作的耗时缩短了近一半，同时环形的外轮廓没有尖锐棱角，在人员频繁走动的工位上也不会勾挂工作服或者造成磕碰划伤。
