管道阀门用锥齿轮传动壳体结构

项目分类:3D模型 发布时间:2021-10-12 ID:311865
  • 管道阀门用锥齿轮传动壳体结构
  • 管道阀门用锥齿轮传动壳体结构
  • 管道阀门用锥齿轮传动壳体结构
  • 管道阀门用锥齿轮传动壳体结构

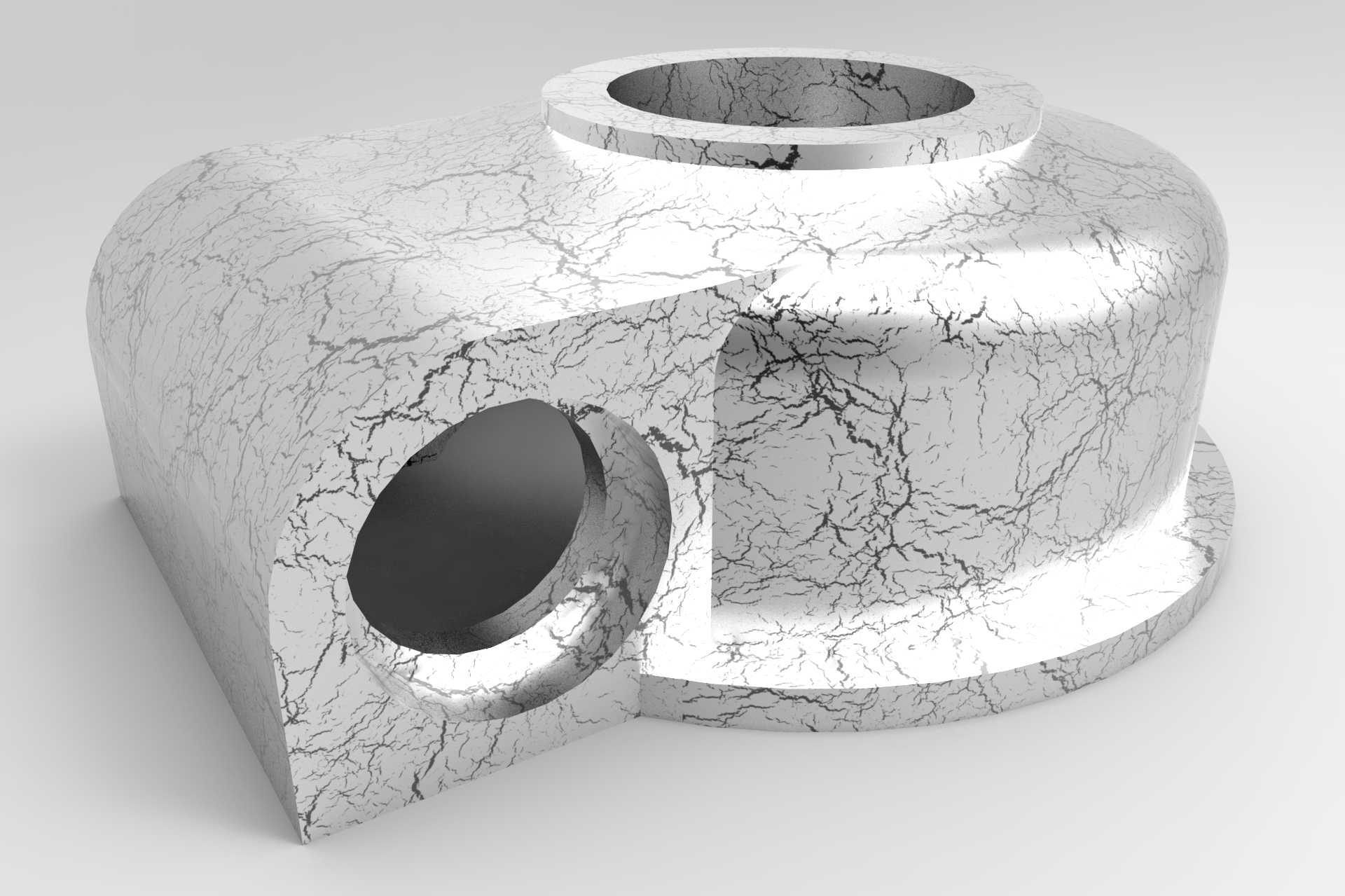

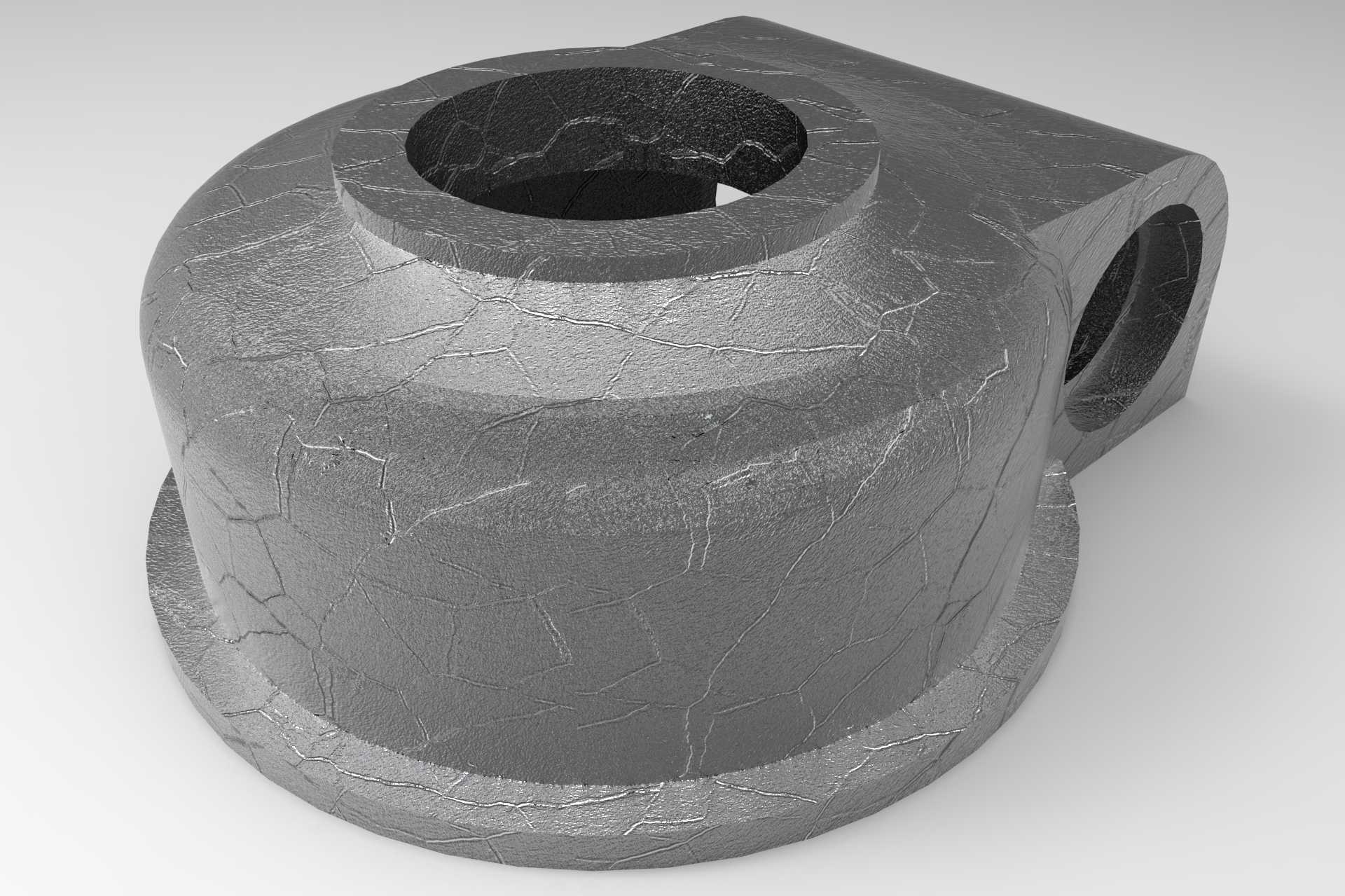

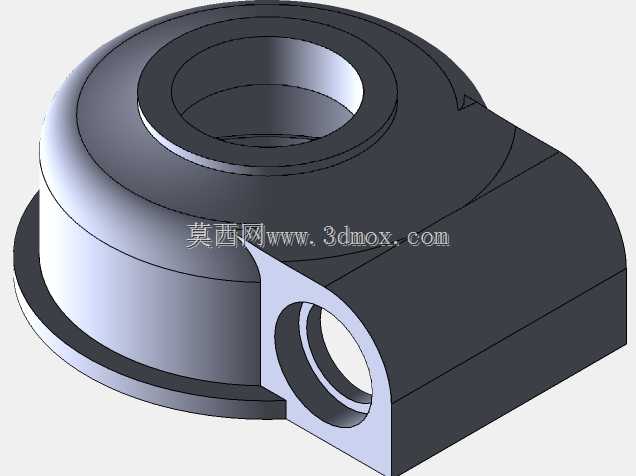

该传动壳体主要配套管道截断类阀门使用,安装在阀门执行端与阀杆的连接位置,为内部锥齿轮传动副提供封闭的安装腔体与防护空间,避免管道输送介质中的杂质、户外安装环境下的雨水粉尘侵入齿轮啮合区域,保障传动副长期运行的啮合精度与使用寿命。从结构设计来看,壳体主体采用变径回转体构型,底部设置的环形法兰边用于和阀门上端的安装基座配合,法兰端面预留的密封槽可嵌入密封垫片,实现壳体与阀门本体的静密封,防止介质沿安装面泄漏;壳体顶部的大直径开孔为齿轮检修口,日常运行时通过配套端盖压紧密封,需要维护内部齿轮、轴承部件时,拆卸端盖即可直接操作,无需整体拆除壳体,降低现场运维的工作量。侧面斜向伸出的筒状结构为输入轴安装位,内部预留轴承安装台阶与轴封槽,用于安装输入轴组件,输入轴外端可连接手动操作手柄或者电动执行机构,将输入扭矩通过内部锥齿轮副换向之后传递给阀杆,实现阀门的启闭动作。设计过程中参照二维工程图纸的尺寸约束,对壳体内部的腔体空间做了避让优化,保证锥齿轮在全行程转动过程中,齿顶与壳体内壁之间保留足够的安全间隙,避免运行过程中出现齿顶刮蹭壳壁的问题;同时对壳体的壁厚做了等强度优化,在轴承安装位、法兰连接位等受力集中区域适当增加壁厚,非受力区域在满足铸造工艺要求的前提下适当减薄,控制整体铸件重量的同时保证结构刚性。壳体外壁的不规则纹理为铸钢件自然的铸造表面肌理,建模过程中还原了铸件的表面特征,可用于后续的装配干涉检查、铸造工艺模拟,也可作为阀门产品样本展示的可视化素材。安装边界方面,底部法兰的安装孔位尺寸与常规通径管道阀门的上端安装接口匹配,侧面输入轴的中心高与通用手动操作机构、电动执行器的安装尺寸兼容,不需要额外做转接件即可完成配套安装,适配多数工业管道、市政给排水管线的阀门改造与新装需求。
