双联塑料氧气调节阀结构设计

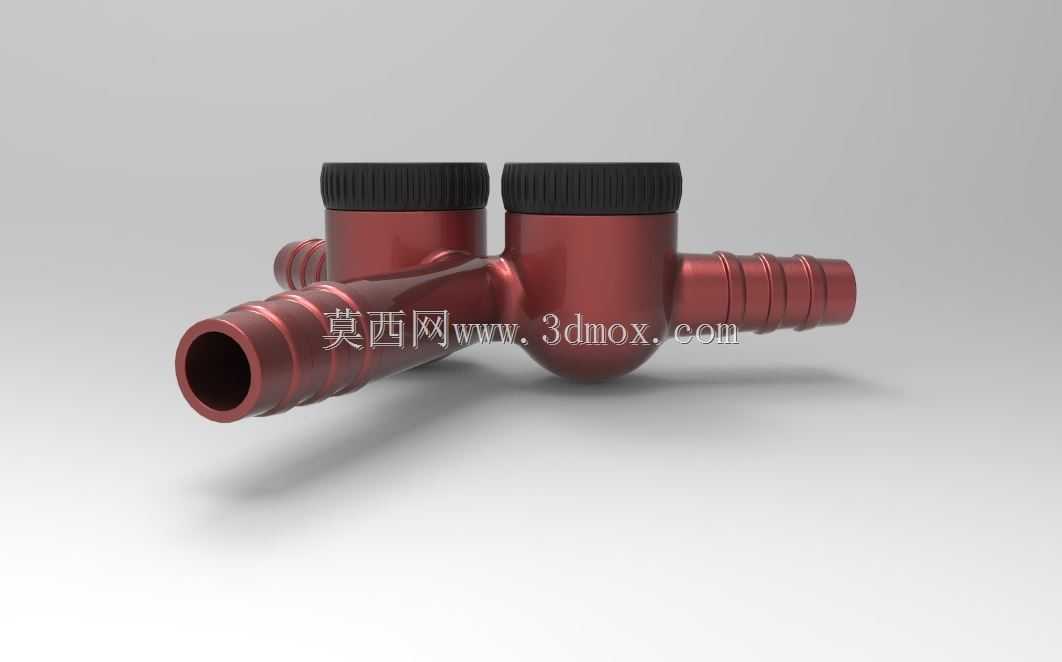

这款双联塑料阀件主要应用于医用供氧、小型实验室气路、水族增氧配套等低压气路分流场景，可实现单路进气双路独立通断调节，替代传统单阀加三通的冗余装配方案，减少管路接头数量，降低气路泄漏风险。从实际使用场景来看，该阀件适配内径8-10mm的柔性软管，两端宝塔接头采用多道环形倒刺结构，安装时无需额外卡箍即可实现可靠密封，在0.2MPa以下的低压氧气、空气输送工况下，拔脱力可满足日常移动使用需求，不会因管路拉扯出现接头脱落问题。

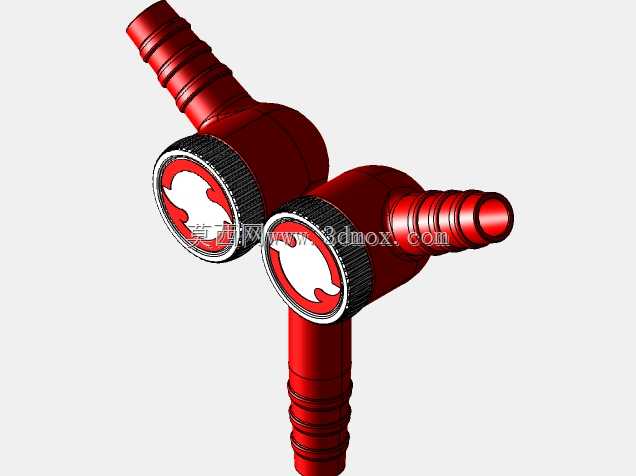

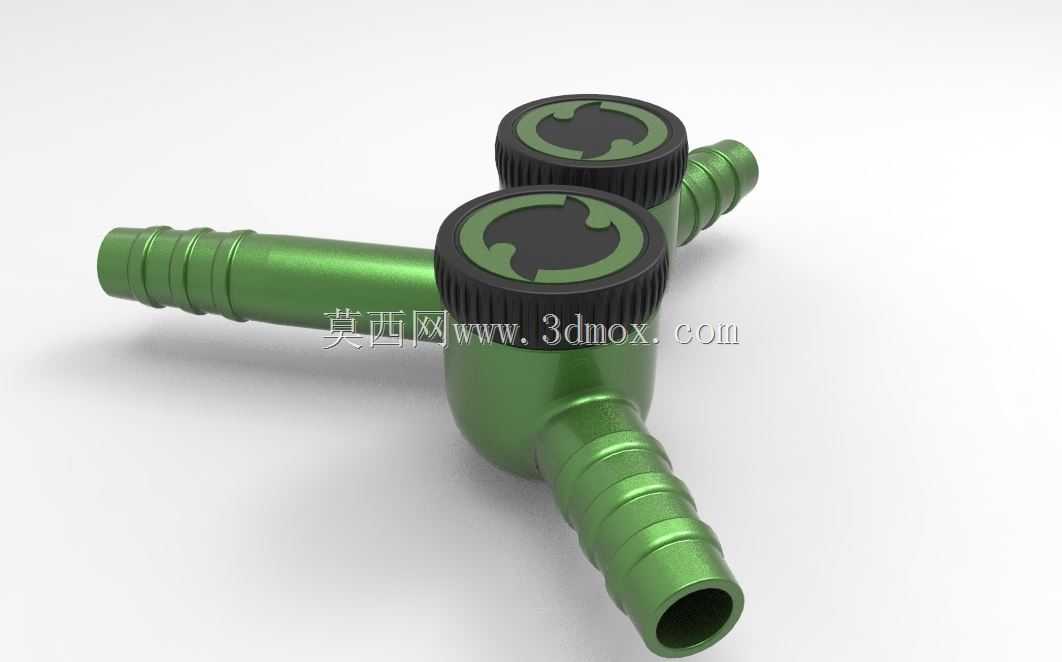

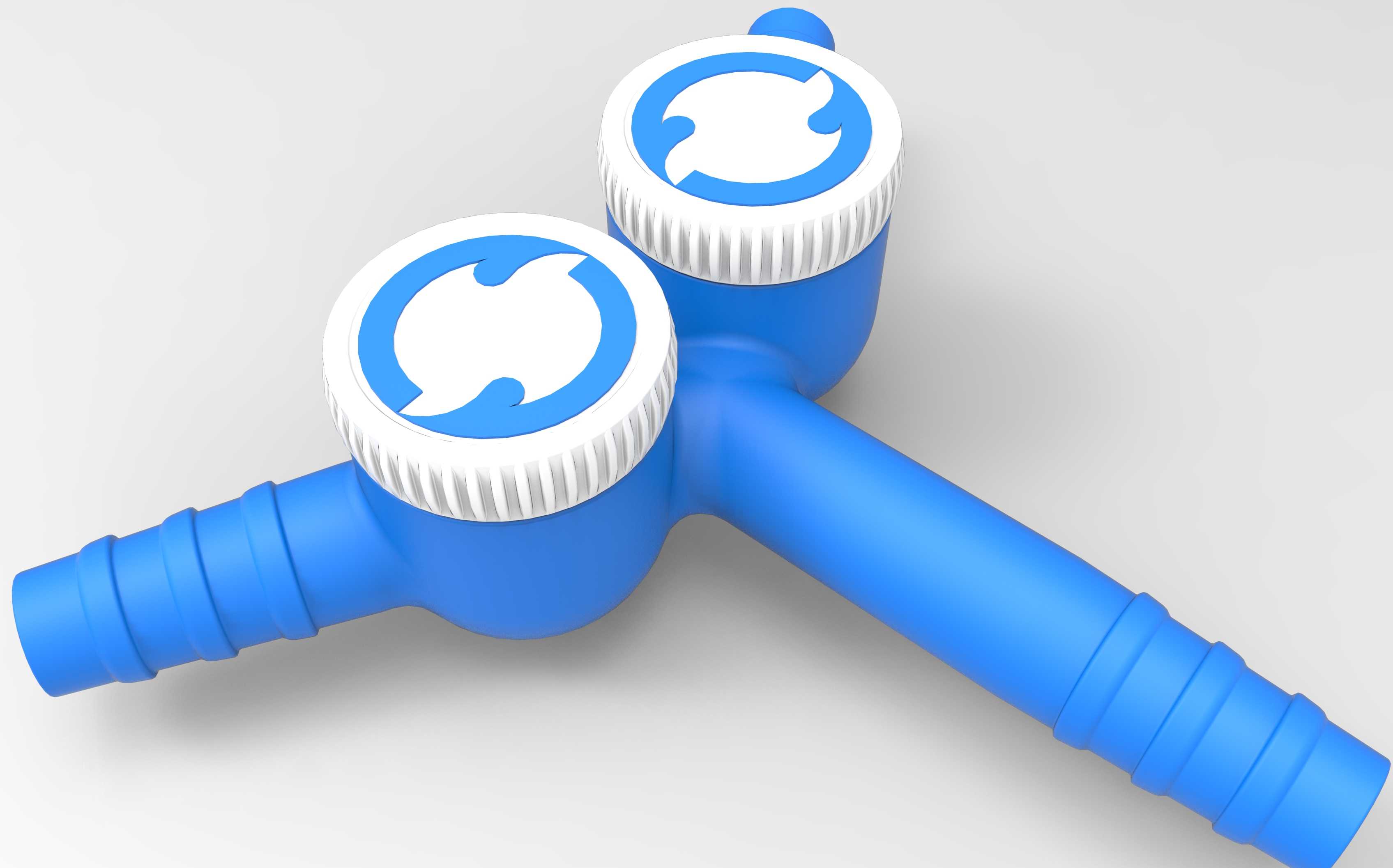

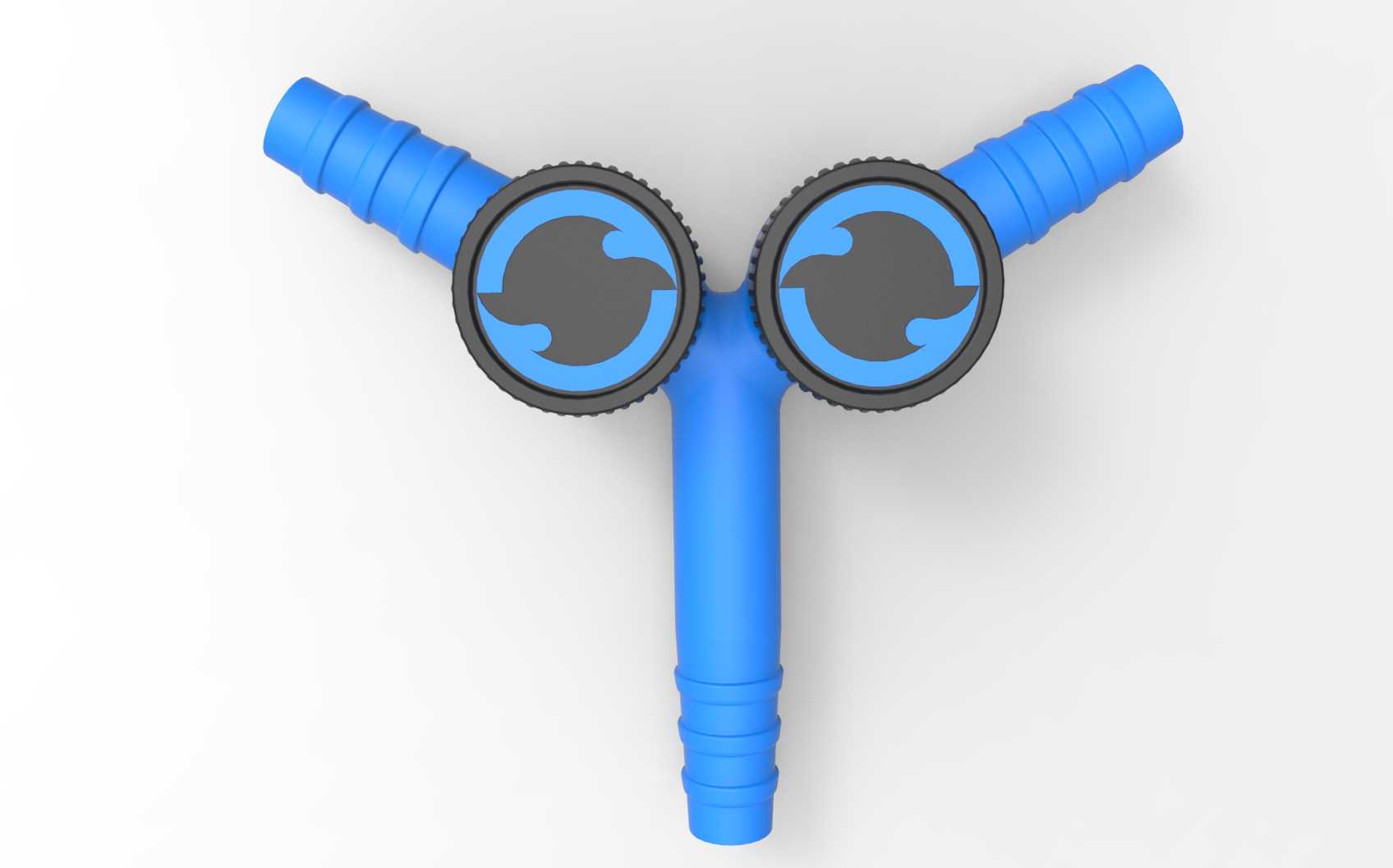

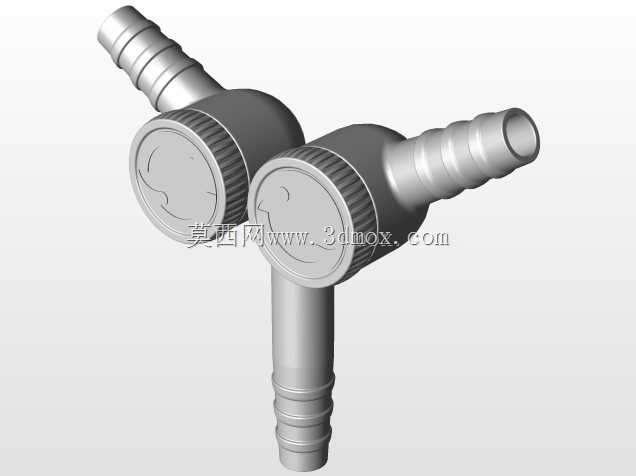

设计阶段优先考虑了操作便捷性，顶部两个调节旋钮采用大直径滚花边设计，旋钮边缘做了圆弧过渡，即使佩戴医用乳胶手套也能轻松拧动，旋钮表面的标识采用模内一体成型，不会因长期摩擦出现标识磨损脱落的问题。阀体整体采用Y型分流结构，进气端与两个出气端的夹角经过流体阻力优化，气路转折处做了圆弧过渡，避免直角流道带来的压损，在小流量供气场景下可保证两路出气的压力稳定性，不会出现单路开度过大时另一路气压骤降的问题。

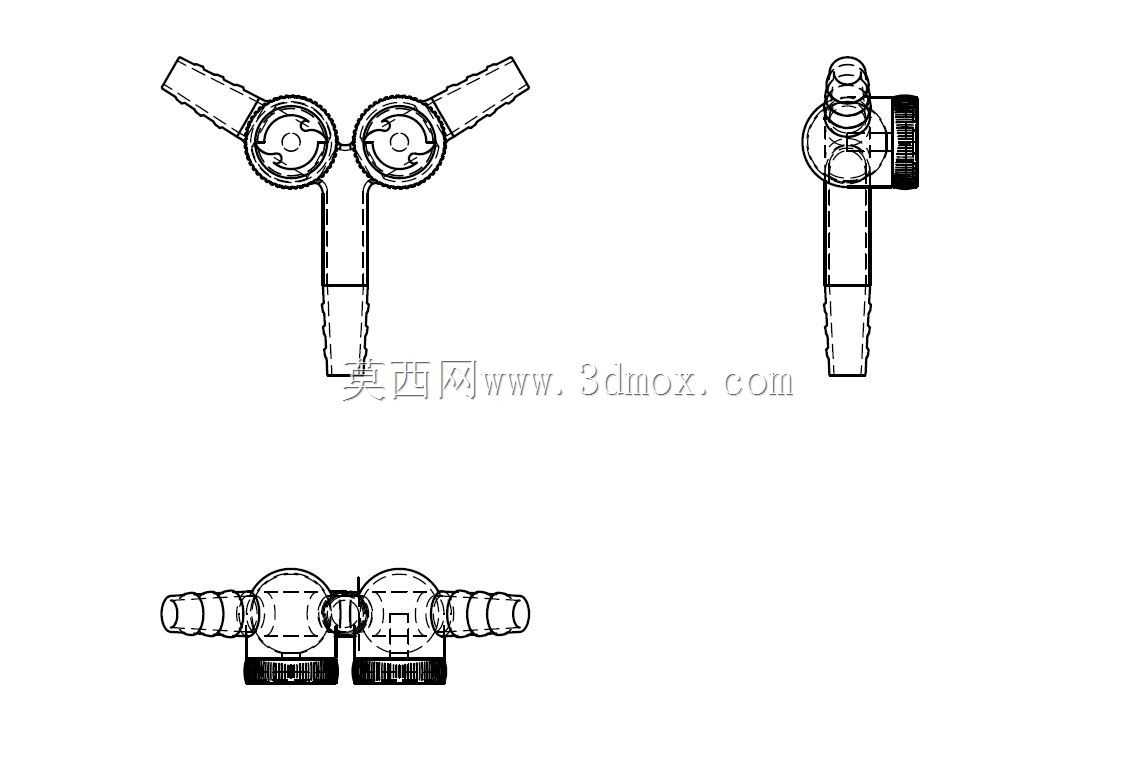

从安装边界来看，阀体整体最大宽度为72mm，总高度（含旋钮）为85mm，两个出气端的中心距为45mm，安装时仅需预留出旋钮转动的操作空间即可，无需额外固定支架，依靠软管自身的支撑力即可稳定布置，适合在紧凑的设备内部气路、移动供氧设备的面板安装场景使用。阀体材质选用耐氧化的医用级PP塑料，整体重量仅38g，不会对轻质管路造成额外负重，同时塑料材质的绝缘特性也可避免金属阀件在富氧环境下可能出现的静电安全隐患。

结构设计上，两个阀芯采用独立的锥面密封结构，密封件选用硅橡胶材质，调节行程为270度，可实现从完全闭死到最大流量的线性调节，不会出现调节死区，在微流量供气场景下可精准控制出气量，满足不同使用场景下的流量调节需求。阀体的合模线设置在管路轴线位置，装配时两个阀体半壳采用超声波焊接工艺，整体无外露螺丝，外观整洁无卫生死角，可使用常规医用消毒剂进行表面擦拭消毒，适配医疗场景的清洁要求。
