水箱液位控制浮球阀结构设计

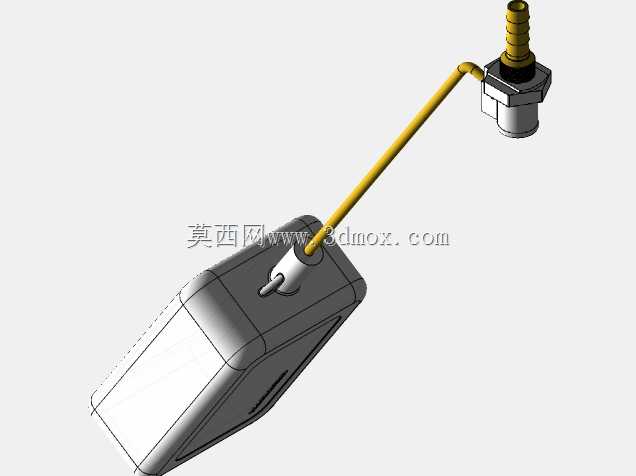

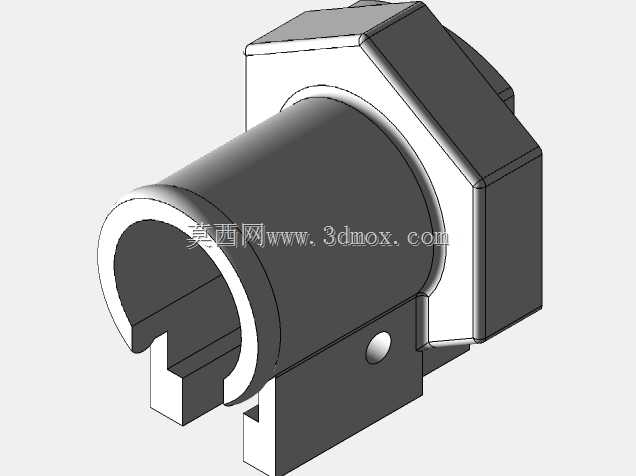

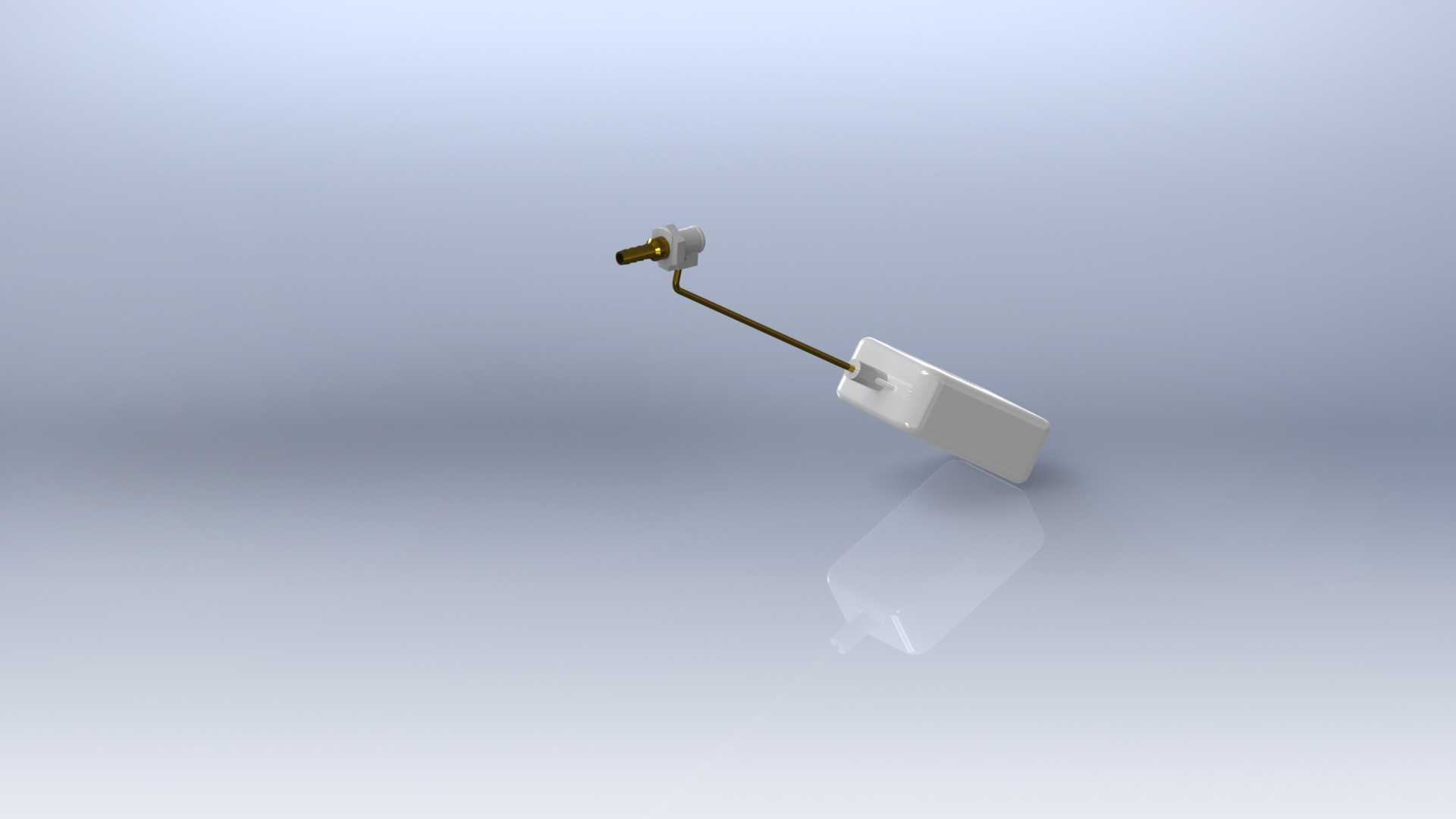

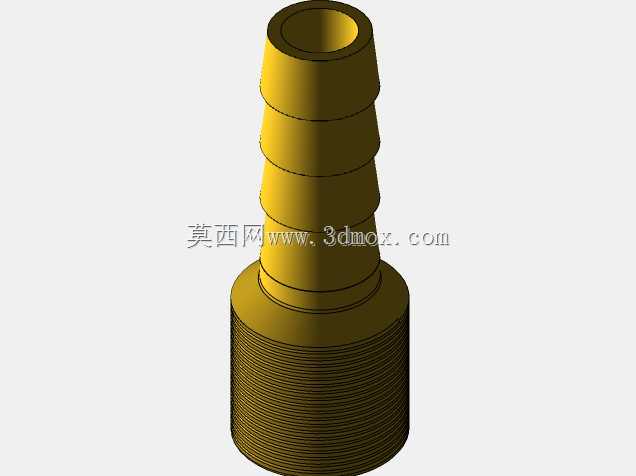

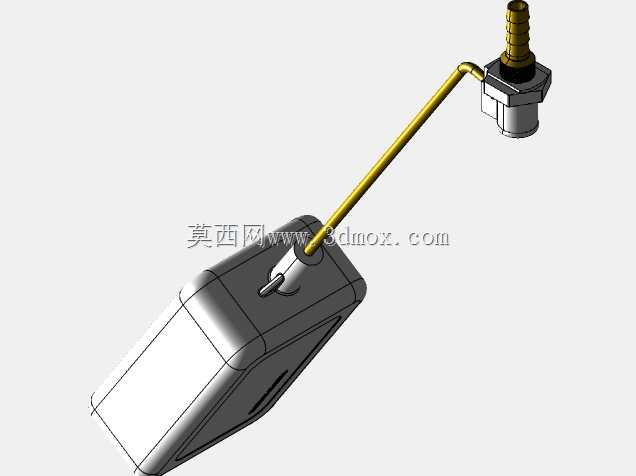

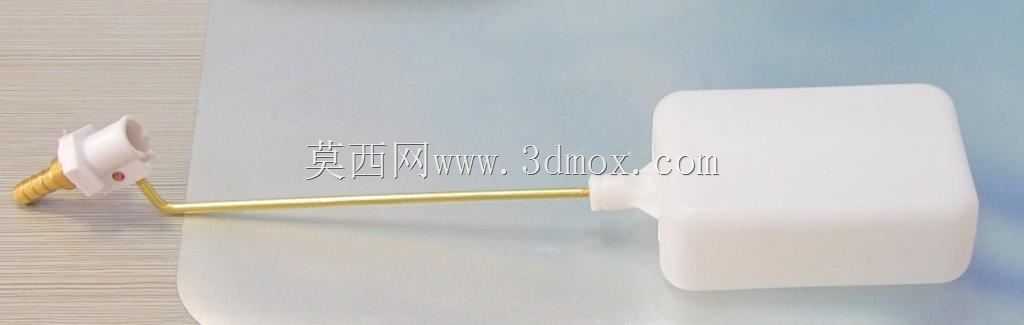

在民用建筑供水、小型工业储水系统、暖通补水回路中，这类浮球式液位控制部件是储水水箱实现自动补水的核心执行元件，不需要额外接入电控信号，完全依靠液位浮力变化驱动阀体通断，结构可靠性高，后期维护成本极低，适配绝大多数常压开式储水容器的自动补水需求。从实际安装场景来看，该部件的阀体端通过外螺纹接口直接固定在水箱侧壁的进水孔位，安装时需要保证摆臂的转动平面与水箱内壁保持足够间隙，避免浮球升降过程中与箱壁、内部加强筋或者其他内置配件发生卡滞，摆臂的弯折角度经过预先调校，浮球处于最低液位时阀体完全开启，随着进水液位抬升，浮球受浮力作用绕阀体转轴向上摆动，当液位达到预设的最高水位时，摆臂驱动内部阀芯压紧进水密封面，完全切断进水通路，避免水箱溢水。设计过程中优先考虑了运动部件的抗卡滞性能，摆臂采用细长金属杆件降低自身重量，减少浮力驱动的阻力损耗，浮球壳体为密封中空结构，整体重心经过配平，升降过程中不会出现侧倾歪斜，保证摆臂的转动行程始终与阀芯的启闭行程精准匹配。阀体的进水端适配常规供水管道的通径规格，密封面采用软质密封材质，在低压供水工况下也能实现可靠密封，不会出现水位到达设定值后仍持续滴漏的问题。从安装边界来看，该部件在水箱内部的占用空间随摆臂转动动态变化，最低液位时摆臂向下倾斜，浮球处于靠近阀体下方的位置，最高液位时摆臂抬升至接近水平状态，浮球延伸至水箱内部远离侧壁的位置，设计水箱内部结构时需要预留出完整的扇形运动空间，同时要保证浮球的最低位置高于水箱出水口的最低警戒水位，避免出水漩涡将浮球吸至出水口附近造成补水功能失效。这类纯机械结构的液位控制部件不需要外接电源，不存在电控元件受潮失效的风险，在潮湿的水箱安装环境中使用寿命远高于电控式液位开关，非常适合对可靠性要求高、后期维护不便的储水场景使用，建模过程中完整还原了摆臂的转动副结构、阀体的密封配合面以及浮球的外形轮廓，可直接用于储水系统的装配干涉校验、进水点位布局模拟。
