金属检测器环形测试线圈结构设计

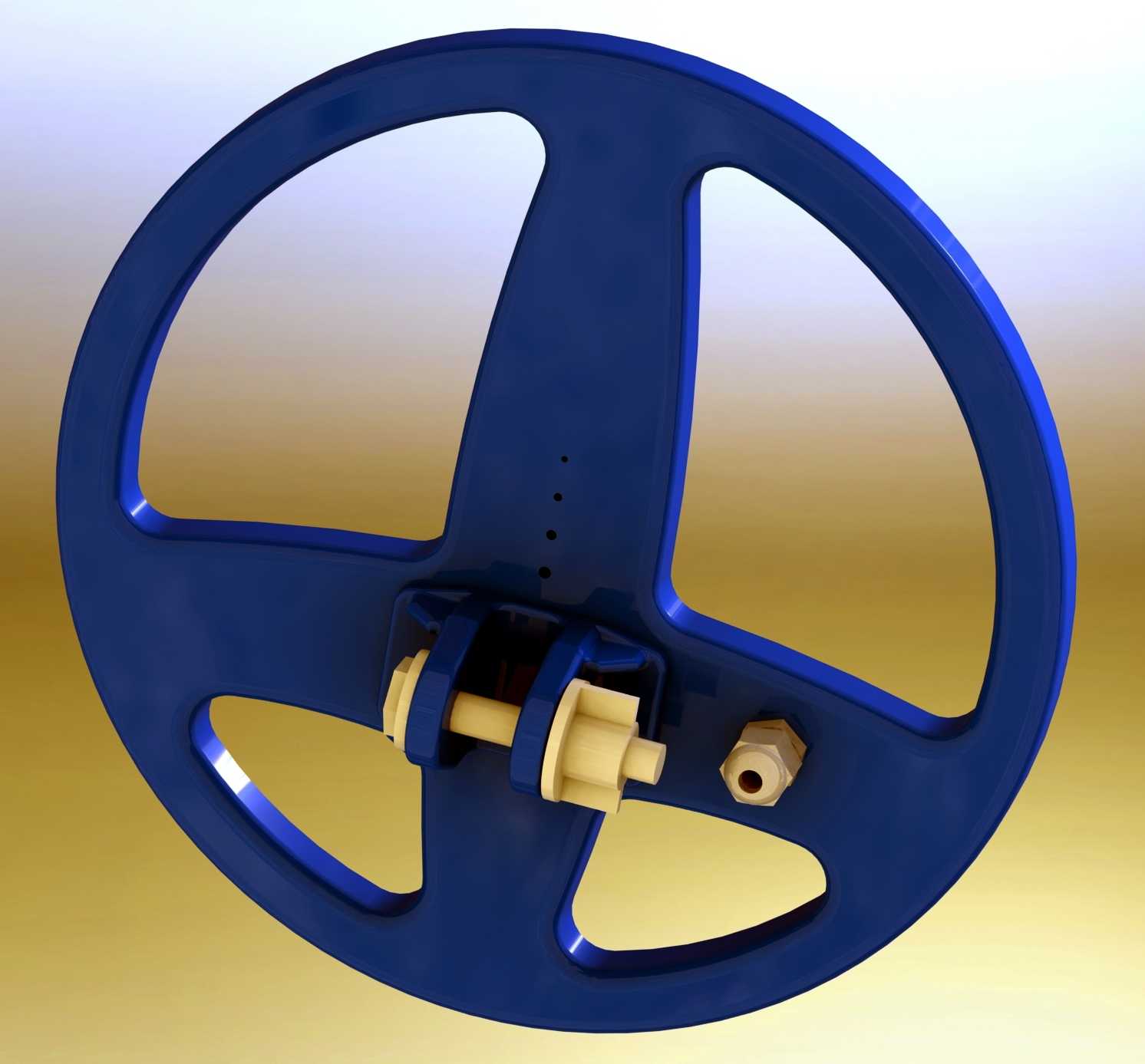

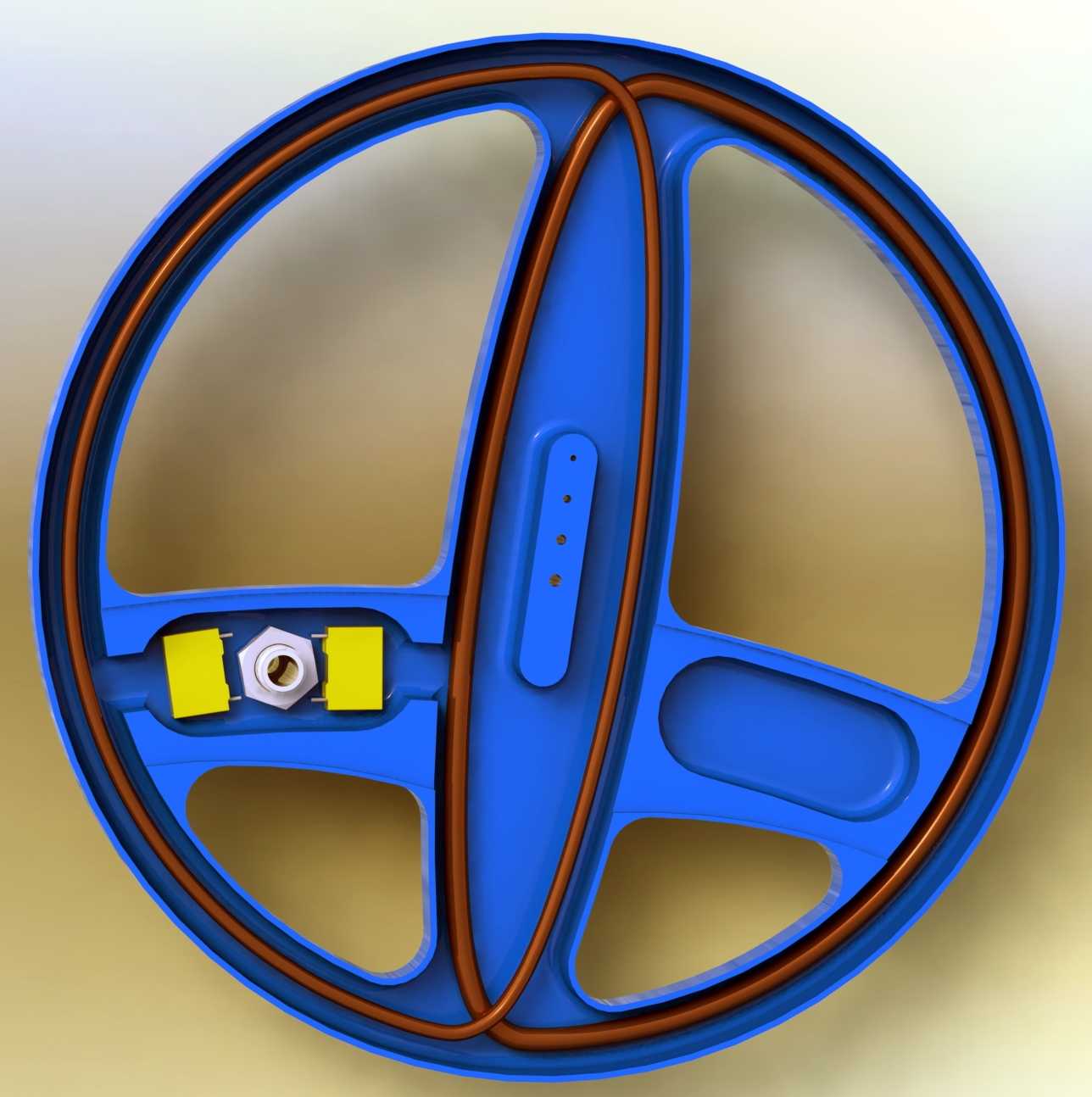

这款环形测试线圈是金属检测设备的核心传感部件，主要应用在食品加工、纺织生产、矿产分选、物流安检等场景的在线金属异物检测环节，直接决定设备对金属杂质的识别灵敏度与检测稳定性。从实际使用场景来看，这类线圈需要适配不同宽度的输送通道，既要保证检测区域内磁场分布均匀，避免出现检测盲区，又要控制自身结构的抗干扰能力，减少周边金属机架、输送辊筒带来的磁场偏移问题。设计过程中优先采用了三辐条环形支撑结构，外圈为连续的闭合环体，内部通过三根均匀分布的辐条连接中心安装座，这种结构既可以保证线圈绕制后的整体刚性，避免长期使用出现形变导致磁场参数漂移，又能减少非必要的金属材料用量，降低自身结构对检测磁场的干扰。中心安装座预留了标准的轴孔与锁紧螺母安装位，可直接固定在检测设备的机架支撑轴上，安装时需要保证线圈平面与输送方向垂直，中心高度与输送物料的中心高度对齐，安装边界需要预留至少150mm的无金属干扰空间，周边不能有大面积的移动金属部件，避免触发误报警。线圈的绕制槽设置在外圈环体的内侧，槽体深度根据检测灵敏度要求匹配对应的线径与匝数，辐条上预留的小孔是用于固定线圈引线与屏蔽层的走线位，引线从中心轴孔内部穿出连接后端的信号处理模块，避免引线外露受到外部电磁干扰。实际选型时，需要根据待检测通道的宽度匹配对应外径的线圈，这款结构的线圈外径覆盖300mm到800mm的常用规格，中心安装座的轴径统一采用20mm的标准尺寸，可兼容多数现有金属检测设备的安装接口，不需要额外改造机架即可完成替换。结构设计时充分考虑了线圈的防护需求，外圈环体的绕制槽外侧预留了封装层的安装空间，绕制完成后可灌注环氧树脂进行密封，适配食品加工车间的潮湿、多尘清洗环境，避免线圈受潮出现参数漂移。辐条的截面采用了流线型设计，减少输送过程中物料掉落堆积在结构表面的可能，日常维护时只需要擦拭表面即可，不需要拆解线圈结构。从磁场分布的仿真结果来看，三辐条的对称结构可以让线圈中心检测区域的磁场均匀度控制在5%以内，对于0.8mm以上的铁磁性金属、1.2mm以上的非铁磁性金属都能稳定识别，不会出现边角区域漏检的问题。安装时需要注意线圈与后端信号模块的接线屏蔽，屏蔽层单端接地，避免车间内变频器、电机等设备的电磁干扰影响检测精度，整体结构的动平衡经过校准，即使在有轻微振动的生产线上使用，也不会出现结构松动导致的检测参数偏移问题。
