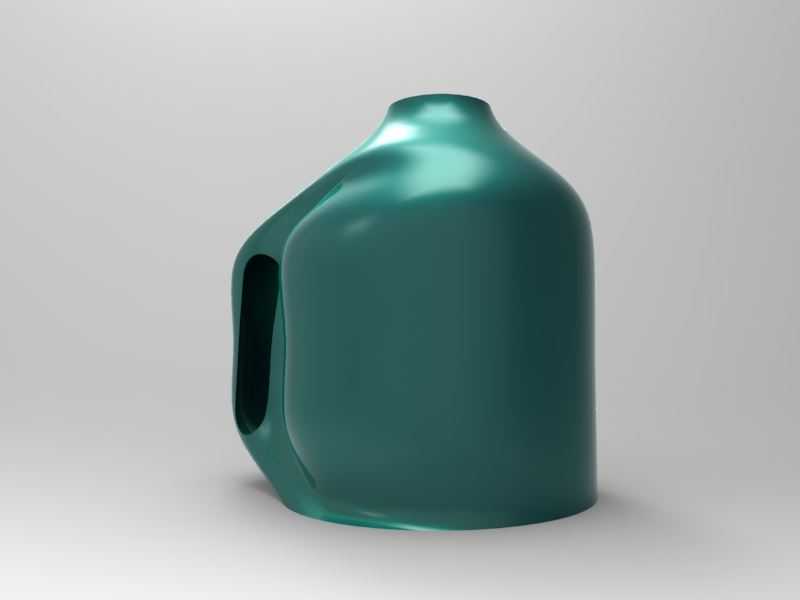

曲面结构储水容器三维设计作品

日常生产与民用场景中，小型储水容器的应用覆盖范围极广，从实验室小型试剂储放、桌面级绿植供水到小型设备的循环水储液单元，都需要适配安装空间的定制化储水结构。这类容器不同于标准规格的量产储水罐，往往需要根据配套设备的预留空间调整外形，尤其是在安装边界存在曲面避让需求的场景下，常规的直壁方桶或圆桶无法充分利用有限空间，容易出现安装干涉、空间浪费的问题。

这款曲面储水结构的设计，核心思路是依托曲面建模逻辑构建连续顺滑的壳体外形，在确定内部额定储水容积的前提下，优先匹配目标安装位的曲面边界，让容器外壁能够贴合相邻部件的曲面轮廓，最大化利用狭窄的异形安装空间。设计过程中首先确定容器的进出水口位置，将接口设置在便于管路连接的侧上方区域，避免管路弯折影响液体流通，同时在容器底部预留平缓的导流坡面，保证液体能够完全排空，减少残液滞留带来的沉积问题。

从结构特性来看，整个容器采用等壁厚曲面壳体设计，壁厚取值兼顾结构强度与材料成本，曲面过渡位置全部做圆角处理，避免直角位置出现应力集中，在长期盛水的工况下降低壳体开裂的风险。容器的顶部边缘做了加厚翻边处理，既可以提升整体结构刚性，也能作为安装定位的支撑边，配合配套的固定压块即可完成快速安装，不需要额外设计复杂的固定支架。外形尺寸方面，整体轮廓适配小型桌面设备的侧边预留空间，最大外廓尺寸控制在常规小型储液单元的安装范围内，不需要对原有设备的结构做大幅改动即可完成替换安装。

实际使用过程中，这种曲面外形的容器相比同容积的直壁容器，外壁的抗形变能力更强，在受到轻微外力挤压时，曲面结构能够分散受力，不容易出现局部凹陷变形。同时顺滑的曲面外壁没有清洁死角，日常维护时擦拭清理更加方便，不容易积存污渍。针对不同的使用场景，还可以在现有曲面基础上调整局部曲率，比如在需要增加液位观察功能的场景下，可以在侧壁预留平面区域安装液位视窗，不需要改动整体的曲面主体结构，设计复用性较强。建模过程中重点处理了曲面的连续性问题，保证所有拼接曲面达到G2连续，避免后续开模生产时出现曲面棱线影响外观和脱模效率，壳体的密封面做了平面度公差控制，配合密封圈可以达到良好的密封效果，不会出现渗漏问题。
